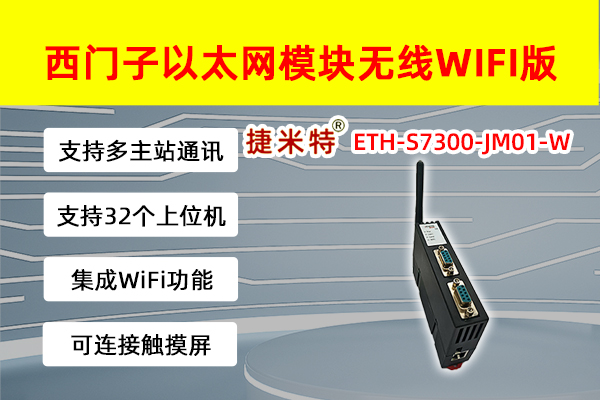

西门子以太网模块无线WIFI版

ETH-S7300-JM01-W

产品介绍

捷米特ETH-S7300-JM01-W用于西门子S7-300/400/西门子数控840D、840DSL等PLC的数据采集，非常方便构建生产管理系统。模块集成WiFi功能，支持AP模式、STA模式和AP+STA模式，带胶棒和磁吸天线，方便构建WiFi网络，直接通过WiFi进行PLC编程、数据采集和数据交换。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯、ModbusTCP主从站通讯和点表探测功能。直通型和桥接型可拨码选择，直通型的九针母口，支持S7多主站通讯，桥接型的九针母口支持ModbusRTU主从站通讯。

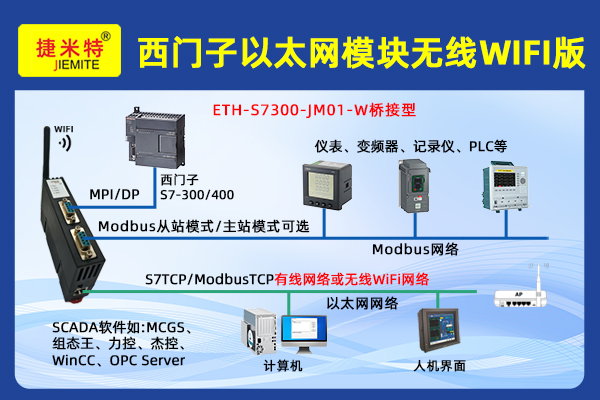

捷米特ETH-S7300-JM01-W典型应用

ETH-S7300-JM01-W产品功能：

1、支持多主站通讯，扩展口可以连触摸屏或其他主站。

2、通过WEB服务器或配置诊断工具JM对设备进行参数设置和运行诊断；波特率9.6Kbps~6Mbps自适应。

3、安装在35mm导轨上，通DP电缆连接PLC的PPI/MPI/PROFIBUS通讯口上，需外接24VDC电源供电。

4、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。

5、通过WiFi可进行PLC编程、数据采集和数据交换。

6、支持与S7-200、S7-200SMART 、S7-1200/1500、S7-300、S7-400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

7、扩展的九针母口，支持modbusRTU的主从站功能。

8、支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、博途和WinCC等。

9、用户可以按照JMS7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200/300/400的数据通讯，方便开发生产管理系统。

10、免费提供JMS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。

11、集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。

12、可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。

13、支持用户侧通过以太网实现固件更新，一次购买，永久升级。
