产品详情

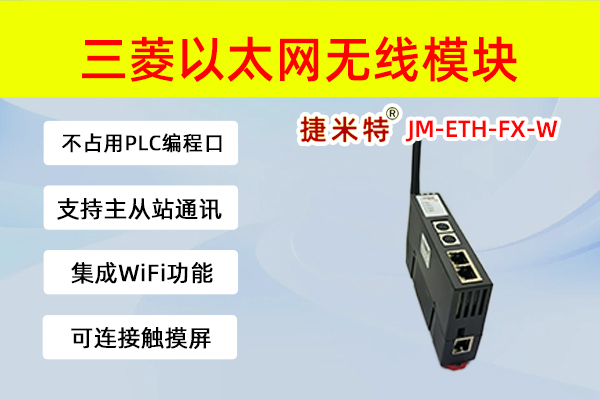

三菱以太网模块无线WIFI版

JM-ETH-FX-W

产品介绍

JM-ETH-FX-W用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集，非常方便构建生产管理系统。模块集成WiFi功能，支持AP模式、STA模式和AP+STA模式，带胶棒和磁吸天线，方便构建WiFi网络，直接通过WiFi进行PLC编程、数据采集。不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。支持工控领域内绝大多数SCADA软件，支持三菱MC以太网协议和ModbusTCP主从站通讯。支持点表探测功能。

捷米特ETH-S7300-JM01-W典型应用

ETH-S7300-JM01-W产品功能

1、安装在35mm的导轨上，无需外接电源。COM1口连FX的S8编程通讯口，COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具JMDevice均可对设备进行参数设置和运行诊断。

3、对FX编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

4、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。

5、通过WiFi可进行PLC编程、数据采集。

6、支持MELSOFT产品（GX Works2、GX Developer等）的以太网通信。

7、支持上位机MC以太网协议（MELSEC Communication Protocol）通信，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。

8、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至FX数据区。

9、采用MC通信协议，皆可实现高级语言（如VB、VC、C#等）编程，实现与三菱FX的数据通讯，方便开发生产管理系。

10、支持OPC通道的SCADA（上位组态软件）以OPC方式与FX通讯。

11、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式，支持32个上位机的连接。

12、支持用户侧通过以太网实现固件更新，一次购买，永久升级。

技术参数：
