产品详情

CAN转Modbus TCP协议转换网关

一、产品功能

捷米特JM-CAN-TCP网关核心功能聚焦Modbus TCP设备与CAN总线设备间的双向协议转换、实时数据交互及控制指令精准传输，高效解决工业现场异构网络互联难题。同时具备多元核心优势：协议兼容全面，严格遵循双协议规范，支持Modbus RTU/TCP模式切换与CAN2.0A/B帧格式，适配主流主从站设备及快速组态需求；传输性能优异，双接口速率灵活适配，低延迟传输搭配高性能硬件，保障数据实时同步与稳定；抗干扰能力强劲，经严苛EMC测试，具备电气隔离保护，适配极端温湿度工业环境，可抵御复杂现场干扰；配置便捷灵活，图形化中文界面无需复杂编程，支持精细化数据管控、IP灵活配置及参数自定义；硬件保障扎实，宽压冗余供电、导轨安装设计，适配工业现场安装与长期运维需求；诊断与扩展性完备，支持设备在线监测、故障报警及远程诊断，可灵活适配多行业特殊场景及多主站并发采集需求。

二、广泛应用

该网关广泛覆盖智能制造、汽车电子、能源监测、冶金化工、轨道交通、仓储物流、水处理等核心工业行业，设备适配性极强，可对接施耐德、欧姆龙等品牌Modbus TCP主站PLC/监控系统，兼容CAN总线从站传感器、变频器、车载ECU、伺服驱动器等各类终端设备与执行单元，在各行业场景中均构建“Modbus TCP主站统筹、CAN总线从站响应、网关居间传输”的协同通信模式，保障生产运营全流程数据高效互通与指令精准落地。综上，捷米特JM-CAN-TCP网关以高兼容性、高实时性、高稳定性、便捷易用及强扩展性的核心竞争力，为各行业工业场景提供可靠、高效的一体化互联解决方案，有效降低网络集成成本与运维难度，助力行业提升生产自动化水平与管控精细化能力，为工业数字化转型筑牢通信互联基础。未来，该网关将持续深耕工业现场需求，优化协议兼容范围、实时传输性能与特殊场景适配性，迭代升级诊断与组态功能，为更多行业异构设备互联提供更具针对性的解决方案，赋能各行业高质量发展。

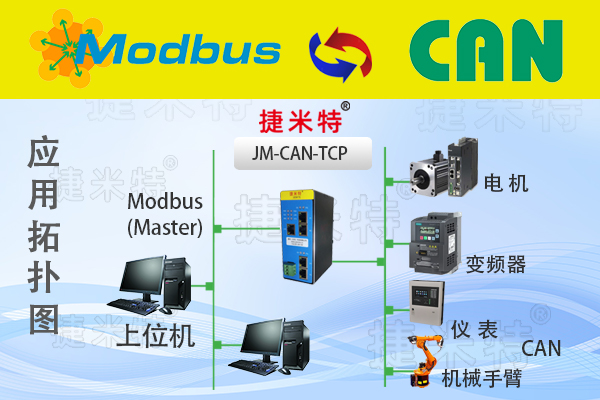

捷米特JM-CAN-TCP拓扑图

技术参数：

Ø TCP – CAN在Modbus TCP一侧为Modbus TCP Server，在CAN一侧支持CAN协议自由通信；

Ø CAN参数规格：

   支持波特率：CAN2.0A/B

支持波特率：20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kBbit/s, 1Mbit/s

最大CAN报文数：256条

支持通讯模式：生产者/消费者模式、查询/应答模式

配置方法：

1.正确连接电源，通过MiniUSB口将TCP - CAN与PC相连，给TCP - CAN上电；

2.打开配置软件，根据需求在配置软件中进行配置；

3.点击工具栏中的“下载”按钮，将配置下载到TCP - CAN中；

4.TCP - CAN与 控制器或者Modbus TCP Client之间建立连接后，此时Modbus TCP的TX和RX灯闪。

电器参数：

供电：24VDC(±5％)，最大功率  3.5W

工作环境温度：-40～80℃，湿度≤95%

防护等级：IP20

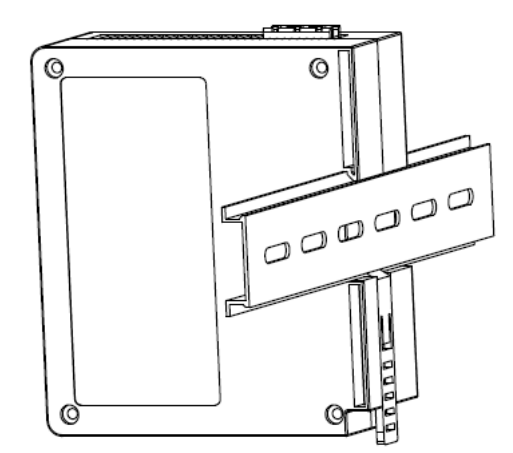

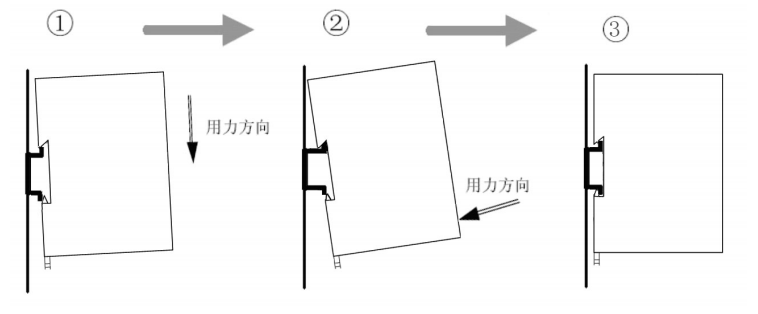

安装方法:

Ø 35mm DIN 导轨安装
