产品功能

捷米特JM-DP-PA是一款自主研发的工业级网关，该网关是在Profibus DP和Profibus PA的物理链路间进行双向转换的设备。使Profibus DP主站可以对PA现场设备进行通信，而无需其它任何组件。

广泛应用

捷米特JM-DP-PA应用于PROFIBUS接口的设备，在汽车制造、机械加工等离散制造行业，捷米特JM-DP-PA可连接自动化生产线上的各种设备，如机器人、数控机床、自动化输送系统等。通过PROFIBUS DP 和PROFIBUS PA协议转换，实现设备之间的高速、稳定数据通信，精准控制生产流程，提高生产效率和产品质量。

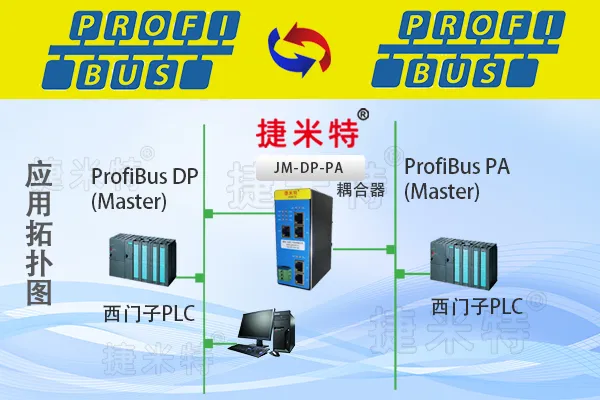

捷米特JM-DP-PA拓扑图

技术参数

• 使用32-Bit MCU，频率可达80MHz；
• 使用Siemens公司PA总线专用芯片；
• Profibus PA、Profibus DP、电源三端电气隔离；
• 电源输入具备反接、过流、过热保护功能；
• 具备LED 状态指示灯，方便用户查看状态；
• 内置独立看门狗，增强设备抗干扰能力；
• Profibus DP波特率：45.45kbps；
• Profibus PA波特率：31.25kbps；

配置方法

1. 连接设备与上电：正确连接电源，网线插入CFG配置口将捷米特JM-DP-PA与PC相连，给网关上电.
2. 打开配置软件进行配置：打开配置软件，根据需求在配置软件中对网关的485总线参数等进行配置，如波特率、数据位、停止位、奇偶校验等，需保持与从站通讯手册中的设置一致.
3. 下载配置：将配置下载到网关中.
4. 连接主站控制器与网关模块：将主站控制器与网关模块进行连接2.
5. 检查连接状态：等待网关与PLC之间建立连接，此时ECT指示灯常绿；网关模块Modbus侧通讯正常后，Tx、Rx绿色指示灯闪烁.

电器参数

供电：24VDC(±5％)，最大功率3.5W

安装方式: DIN-35mm导轨

防护等级：IP20

工作环境温度：-45～85℃，湿度≤95%
