产品详情

一，设备主要功能

捷米特JM-RTU-TCP网关实现Modbus TCP网络与Modbus RTU串行总线之间的数据通讯，可支持RS485通讯。即Modbus TCP和Modbus RTU网络之间无缝内部连接。

应用广泛：捷米特JM-RTU-TCP广泛应用于支持Modbus RTU接口的扫码枪、变频器、仪表、马保等等。例如，在工业控制系统中，许多传统的设备仍然采用Modbus TCP接口和Modbus RTU协议进行通信，而现代的网络系统则更多基于TCP/IP协议和Modbus TCP协议。通过Modbus TCP转Modbus RTU的网关或模块，可以实现不同协议设备之间的无缝通信，从而提高整个系统的集成度和效率。

二，典型应用拓扑图

三，设备技术参数

捷米特JM-RTU-TCP设备在TCP一侧为TCP从站，在RTU一侧通过RS485可以作为Modbus TCP主站;

支持Modbus TCP协议;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能

接口类型为RS-485，波特率为1200至115200bps，数据位有6、7、8可选，停止位有1、2可选，校验位包括Even、Odd、None、Mark、Space，保护形式为GAS+PPTC+TVS，防雷保护级别为2KV/1KA，过压过流保护为30V/200mA。

四，配置方法

1、正确连接电源，将JM-RTU-TCP与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、选择正确的COM口，点击工具栏中的“下载”按钮，将配置下载到网关中;

4、等待大约10秒，网关与PLC之间建立正确连接，此时OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

安装方式: DIN-35mm导轨

防护等级：IP20

工作环境温度：-45～85℃，湿度≤95%

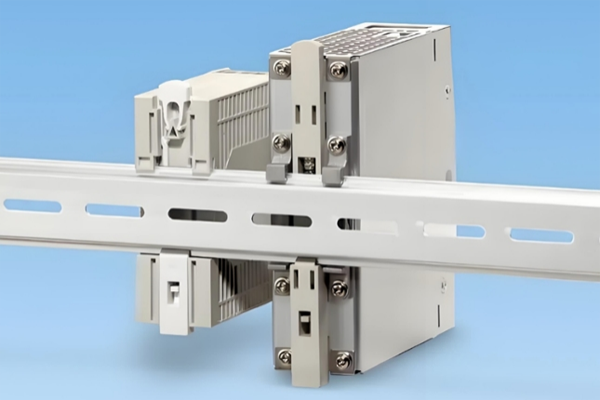

六，导轨安装图
