一、行业痛点与需求

在半导体芯片封装生产线中，点胶、固晶、焊线、塑封、固化等设备由欧姆龙 CPM1A PLC（端子口通信）精准控制。该 PLC 采用端子口接线通信，无原生以太网接口，在高洁净、高精度、高节拍的芯片封装环境下存在明显短板：

1. 温度、压力、位移、速度、点胶量等微精度数据传输滞后，无法实时同步；

2. 上位机、现场 MCGS 触摸屏、传感检测设备多主站同时访问时，通信冲突频繁，无法满足芯片封装高精度控制、远程监控与全流程数据追溯需求。

为解决这一痛点，捷米特 JM-ETH-CXD 以太网模块专为端子口型 CPM1A PLC 设计，快速实现以太网升级，满足洁净车间高精度通信要求。

二、项目背景

某半导体封装企业芯片封装产线全线采用欧姆龙 CPM1A PLC 控制，企业推进智能制造与质量溯源体系建设，需实现封装工艺集中监控、参数远程微调、生产数据自动归档、良率实时统计。但 PLC 仅支持端子口通信，无法接入工业以太网，原有模式依赖现场手动调节、人工记录，效率低、误差大。通过捷米特 JM-ETH-CXD 模块，实现 PLC 无缝联网，构建一体化芯片封装智能监控体系。

三、设备选型与配置

1. 设备选型

· PLC 型号：欧姆龙 CPM1A（端子口通信）

· 以太网模块型号：捷米特 JM-ETH-CXD

· 触摸屏型号：MCGS 触摸屏

2. 硬件连接

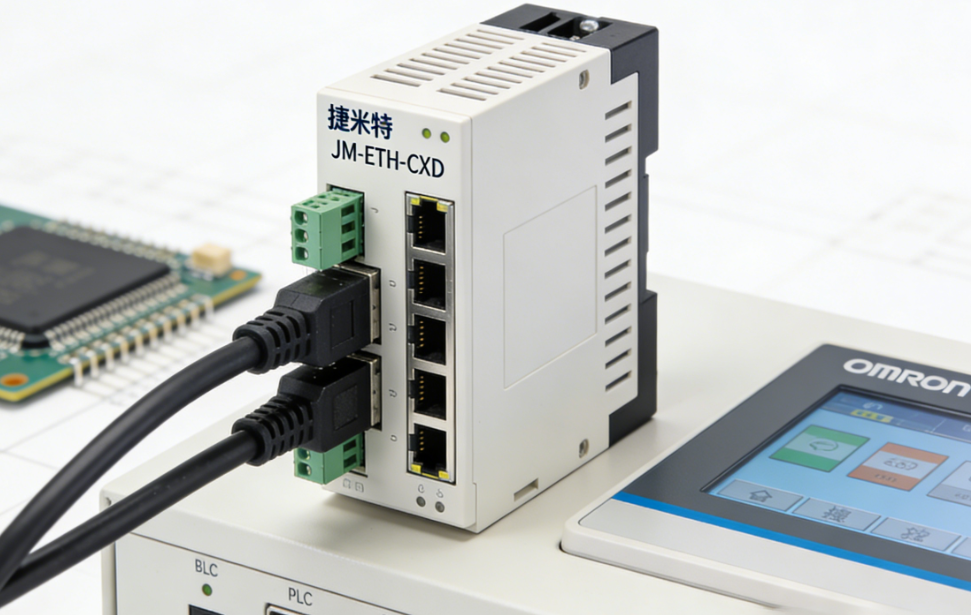

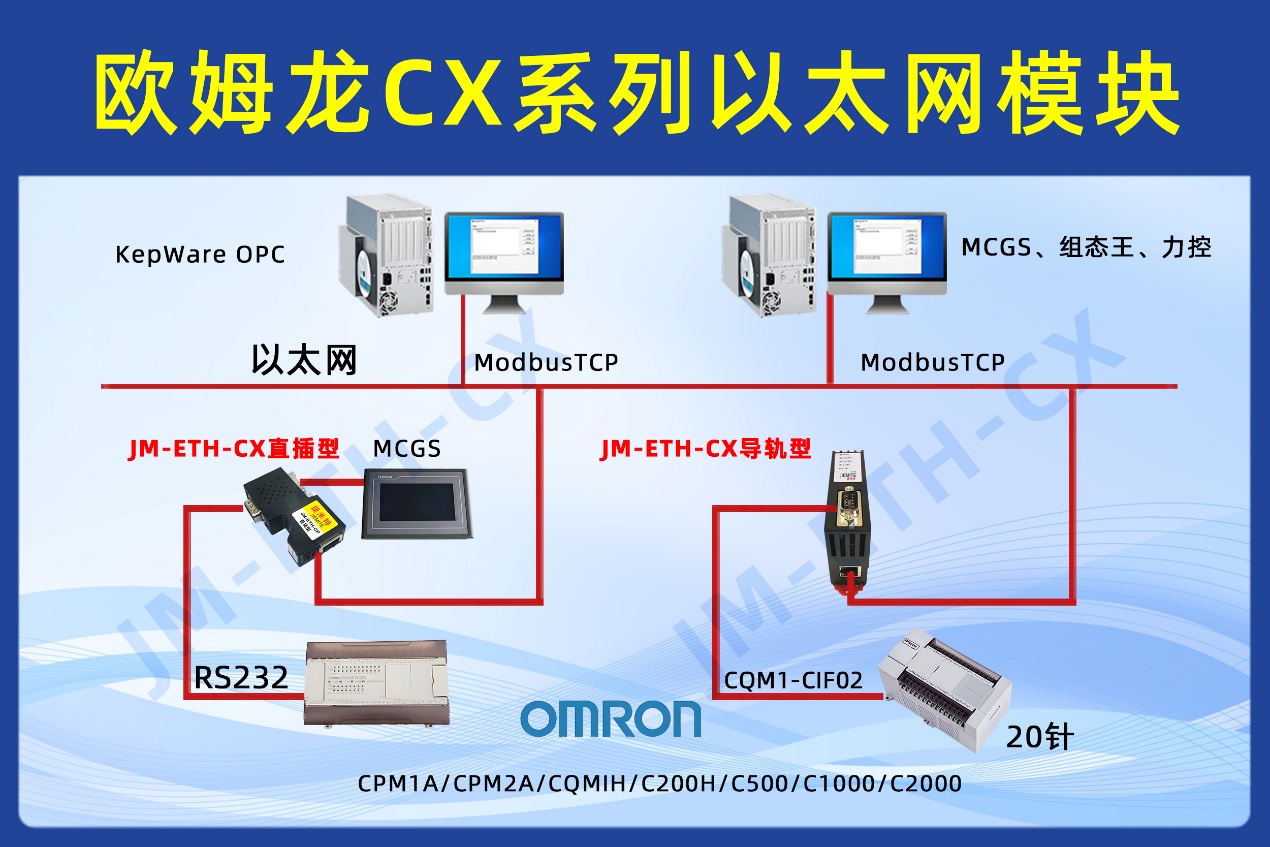

· 将 JM-ETH-CXD 模块通过端子排线与 CPM1A PLC 端子口可靠连接，PLC 直接供电，无需外接电源。

· 用屏蔽超五类网线将模块 RJ45 口接入芯片车间工业级洁净交换机，实现与上位机网络互通。

· MCGS 触摸屏通讯线接入模块扩展口，完成本地高精度监控链路搭建。

3. 软件配置

· 上位机编程：欧姆龙 CX-Programmer

· 触摸屏组态：MCGS 组态软件

· 模块配置：捷米特专用调试软件

四、实施过程

1. 现场勘查与规划

技术人员对芯片封装车间洁净等级、设备布局、温湿度环境、网络架构、数据采集点全面勘查，结合点胶、固晶、固化等精密工艺要求，制定防尘、抗干扰、高稳定的安装与配置方案。

2. 模块安装与调试

· 硬件安装：利用产线停机窗口期完成模块与 PLC 端子口接线，所有线路做洁净防尘处理，不改动原有控制逻辑。

· 模块配置：通过调试软件设置静态 IP、子网掩码、网关，匹配车间网段；通过 Web 界面实时监测通信状态。

· 软件调试：上位机通过以太网远程读写程序、在线微调封装工艺参数；MCGS 触摸屏组态监控界面，实时显示温度、压力、位移、点胶量、故障报警与良率统计信息。

3. 系统测试与优化

· 数据传输测试：上位机与 MCGS 触摸屏同步读写微精度工艺数据，确保准确无延迟、无跳变。

· 远程监控测试：中控室远程监控全线封装设备，下发参数调整指令，响应快速稳定。

· 故障报警测试：模拟超温、超压、位移偏差、点胶异常等场景，双端同步报警，故障信息精准显示。

五、总结

捷米特 JM-ETH-CXD 模块通过端子口与 CPM1A PLC 稳定对接，解决芯片封装车间无以太网、通信易中断、难远程高精度管控的痛点。搭配 MCGS 触摸屏实现本地操作 + 远程集中监控一体化，大幅提升芯片封装良率、生产稳定性与智能化水平，为半导体封装车间数字化改造提供高可靠方案。

(具体内容配置过程及其他相关咨询可联系杨工。)
