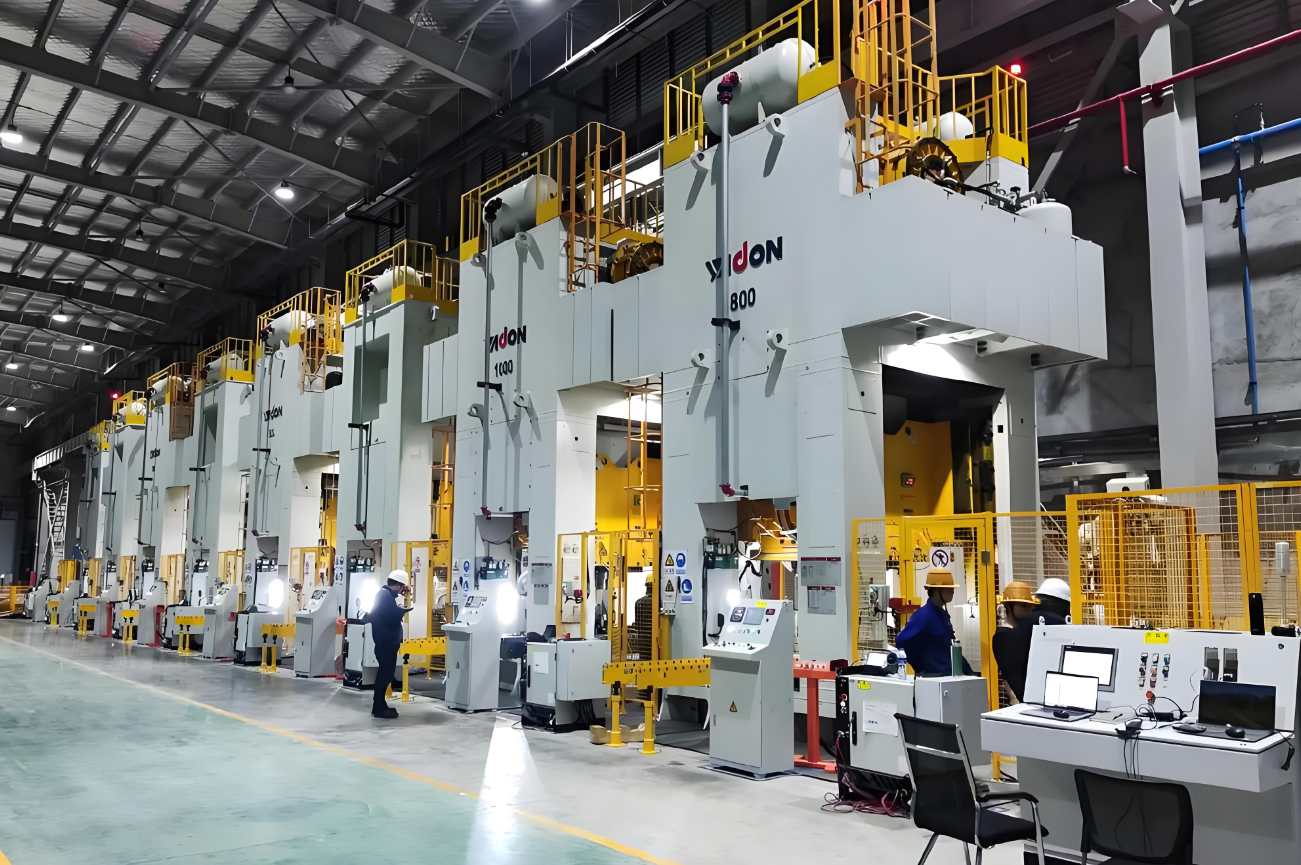

一、项目背景与行业痛点

锻造车间的锻压机、加热炉、机械手、出料输送系统普遍使用松下 FP2SH PLC 控制，负责锻压力、温度、行程、联锁保护等核心控制。该 PLC 仅提供RS422 圆口，无以太网接口，传统串口通信在高温、高粉尘、强冲击、强电磁的锻造环境下存在明显缺陷：

1. 锻压力、坯料温度、行程位置等关键数据传输慢，无法满足精密锻造要求；

2. 串口抗冲击、抗干扰能力弱，易受锻压设备冲击振动影响，通信不稳定；

3. 多设备（上位机、威纶触摸屏、温控仪表）并发访问时，串口资源冲突，无法实现远程监控、集中管理与智能运维。

二、解决方案

捷米特 JM-ETH-FP 工业以太网模块专为松下 FP2SH 打造，直接适配RS422 圆口，实现串口数据转以太网高速传输，支持 ModbusTCP 协议，兼容多主站访问，具备断线重连、数据缓存、抗干扰优化，完全满足锻造车间高可靠通信需求。

核心功能：

· 协议：ModbusRTU ↔ ModbusTCP 透明转换

· 接口：RS422 圆口 + RJ45 以太网 + 触摸屏复用口

· 适配：松下 FP2SH 全系列 PLC

· 特性：抗振动、宽温、多主机、远程配置

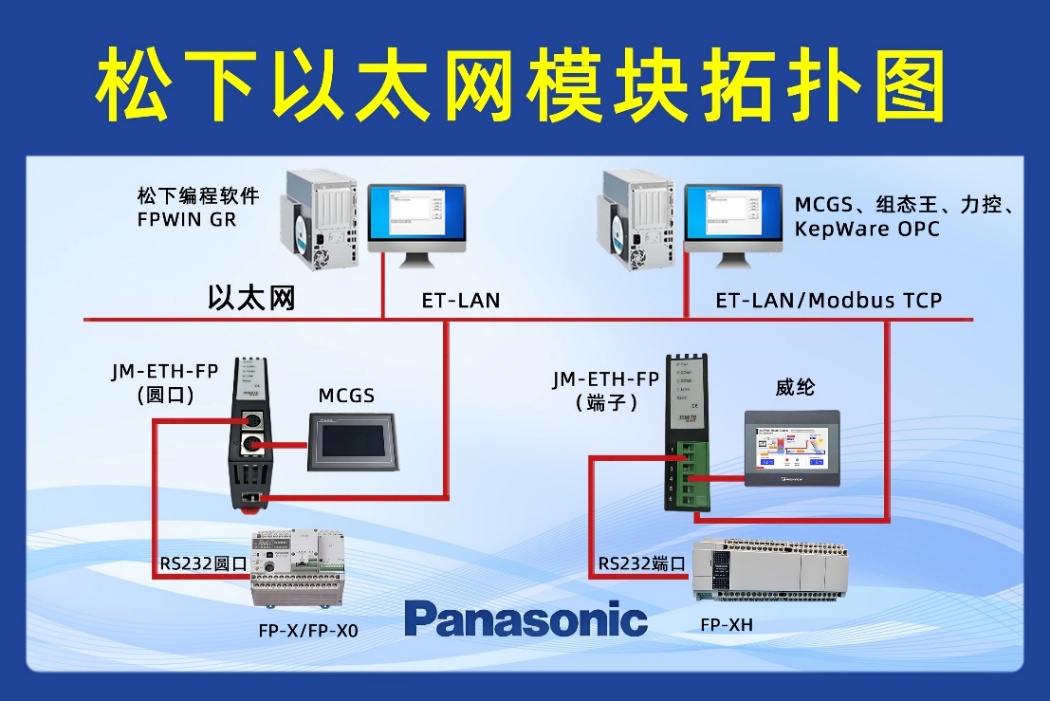

三、系统架构

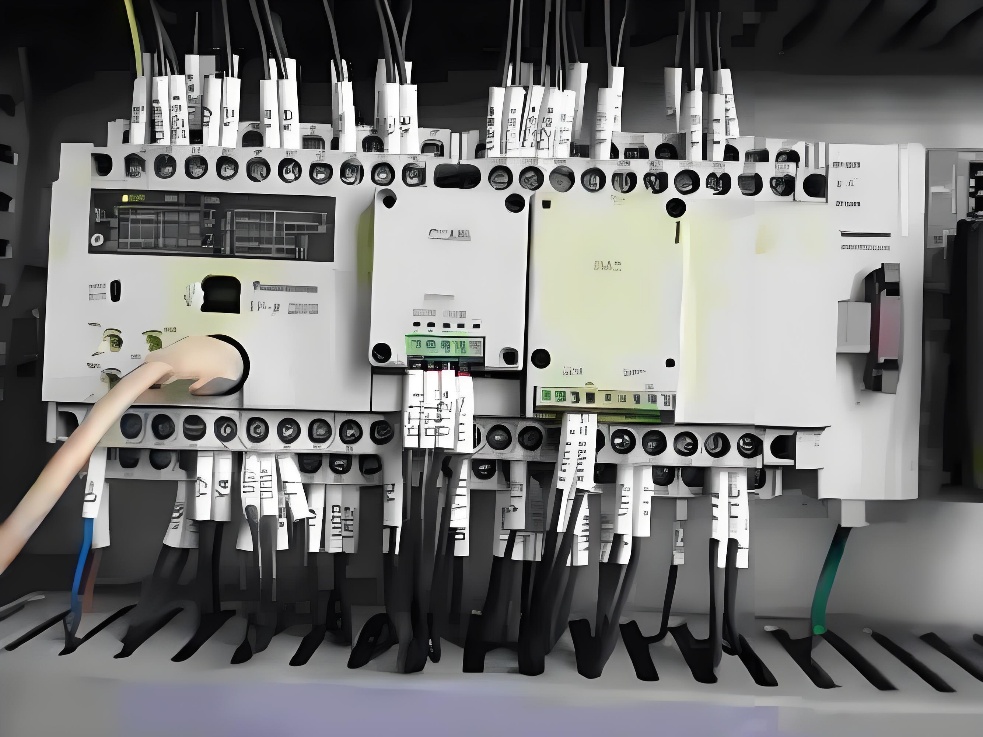

· PLC：松下 FP2SH（RS422 圆口），负责锻压机控制、加热炉闭环、行程限位、安全联锁

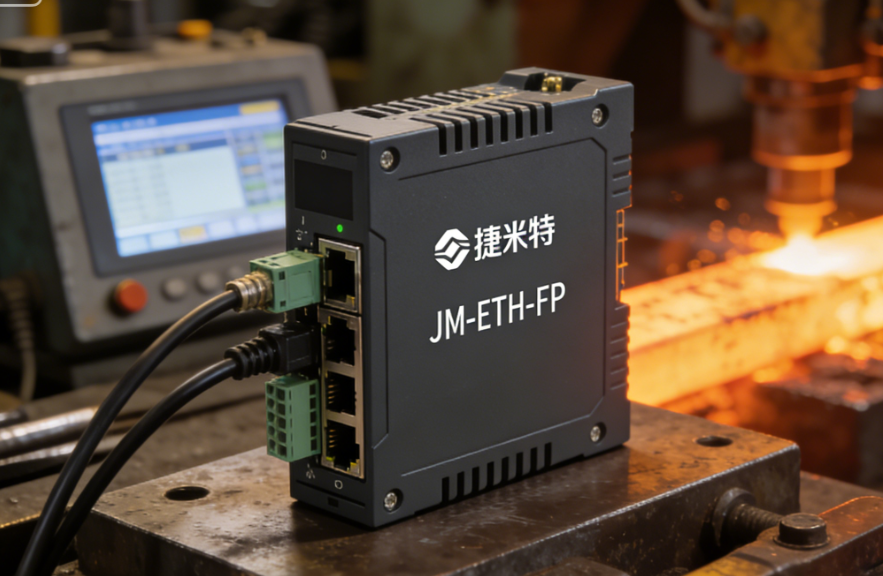

· 以太网模块：捷米特 JM-ETH-FP，对接 RS422 圆口，实现以太网扩展

· 上位机：锻造车间中控系统，实时监控、工艺存储、故障分析、报表生成

· 触摸屏：威纶通触摸屏，现场本地操作、参数设定、状态显示、紧急停机

四、实施过程

1. 硬件安装

模块导轨式安装，转接线可靠连接 PLC RS422 圆口；以太网口接入车间工业交换机；威纶触摸屏接入模块复用接口，线路采用防尘、抗振动、耐高温防护处理。

2. 网络配置

通过 Web 管理页配置 IP 地址、通信参数，与车间网络统一网段；设置串口参数与 FP2SH PLC 完全一致，完成地址映射。

3. 软件配置

上位机配置 ModbusTCP 通信驱动，建立锻压力、温度、行程、故障码等数据点；威纶触摸屏组态锻造工艺流程画面、实时曲线、报警窗口、手动控制界面。

4. 功能测试

模拟锻造工况、超压报警、超温保护、急停联锁，验证上位机与威纶触摸屏同步响应，确保冲击振动环境下通信稳定。

五、应用效果

1. 锻造质量稳定：数据实时采集，温度与压力控制精准，锻件一致性提升。

2. 通信抗扰强：以太网架构抵御锻造冲击、粉尘、电磁干扰，运行稳定。

3. 运维更安全：远程监控调参，减少高温、高冲击现场作业。

4. 操作更便捷：威纶触摸屏本地可视化操作，简化现场操控流程。

5. 管理更智能：全流程数据记录，支持工艺追溯与设备维护预警。

六、总结

捷米特 JM-ETH-FP 模块通过RS422 圆口完美对接松下 FP2SH PLC，解决锻造车间无以太网、通信不可靠、无法远程监控的痛点。配合威纶触摸屏实现本地操作与远程集中管控，大幅提升锻造生产安全性、稳定性与智能化水平，为锻造车间数字化改造提供稳定高效的通信支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
