一、项目背景

在现代化智能制造车间中，各类电机、传感器、变频器等设备广泛采用 CAN 总线进行本地控制，而车间中央 PLC 与 SCADA 监控系统多采用 Modbus RTU 协议实现集中管理。某汽车零部件生产企业在车间自动化升级项目中，输送线、分拣机构、定位装置等现场执行单元均采用 CAN 总线驱动，设备运行状态、转速、位置、故障信号等数据均通过 CAN 报文传输。但车间上层监控系统仅支持 Modbus RTU 协议，无法直接读取 CAN 设备数据，导致现场设备与中央控制系统形成数据孤岛，生产数据无法实时上传，控制指令也无法精准下发，严重制约了集中监控、统一调度与故障预警功能的实现，影响车间整体自动化运行效率。

二、方案部署

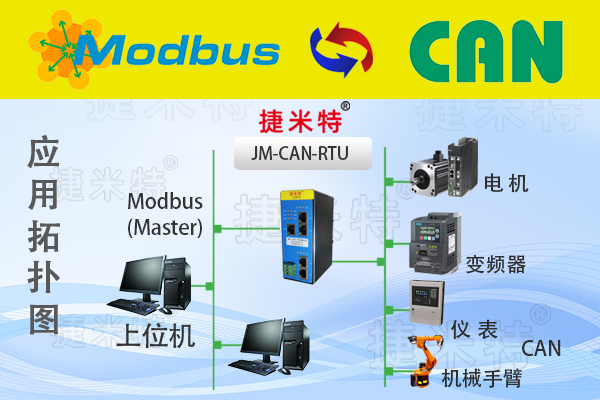

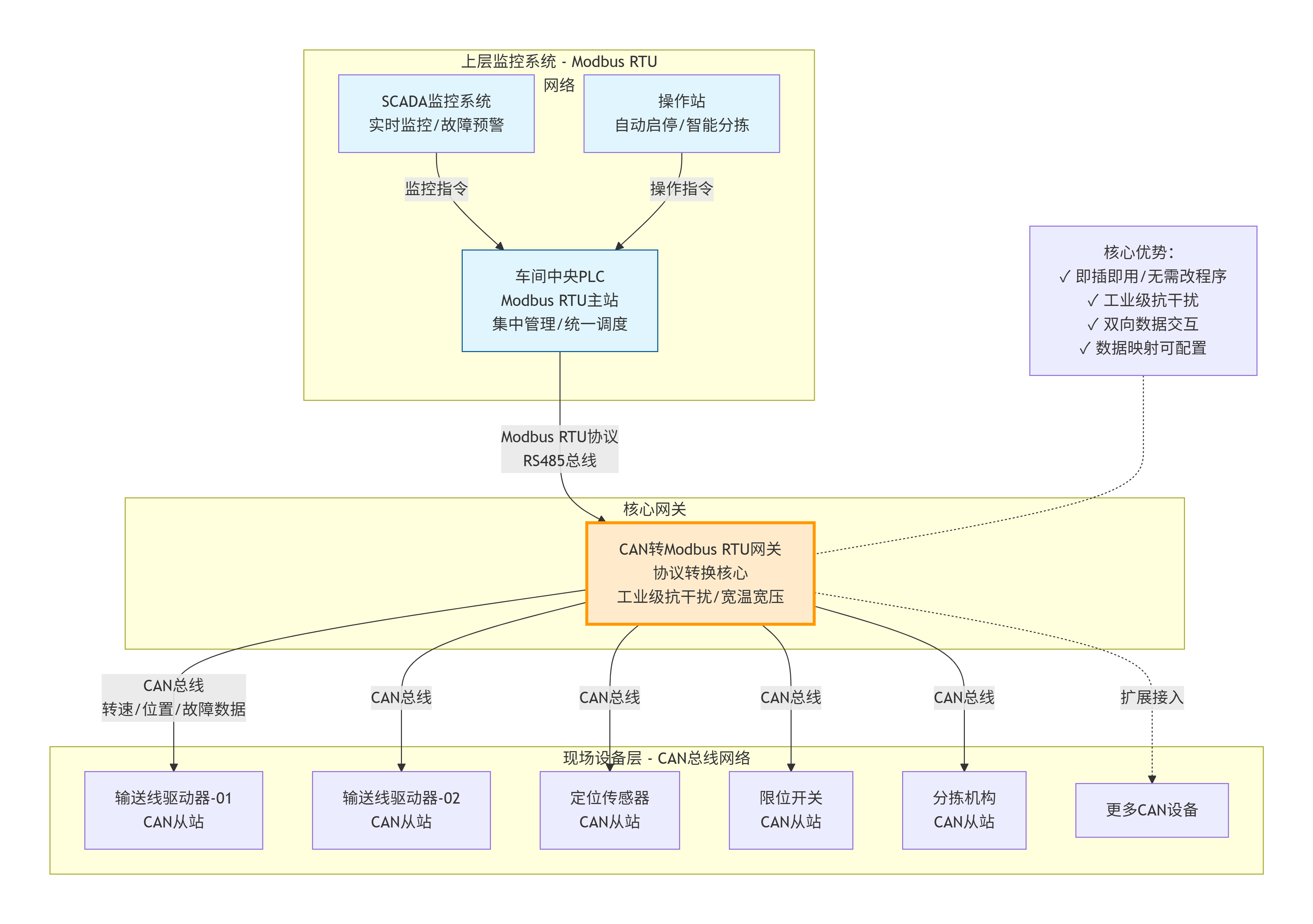

为打通现场设备与上层系统的通讯壁垒，项目采用 CAN 转 Modbus RTU 网关进行协议转换，实现两类总线的无缝对接。具体部署如下：

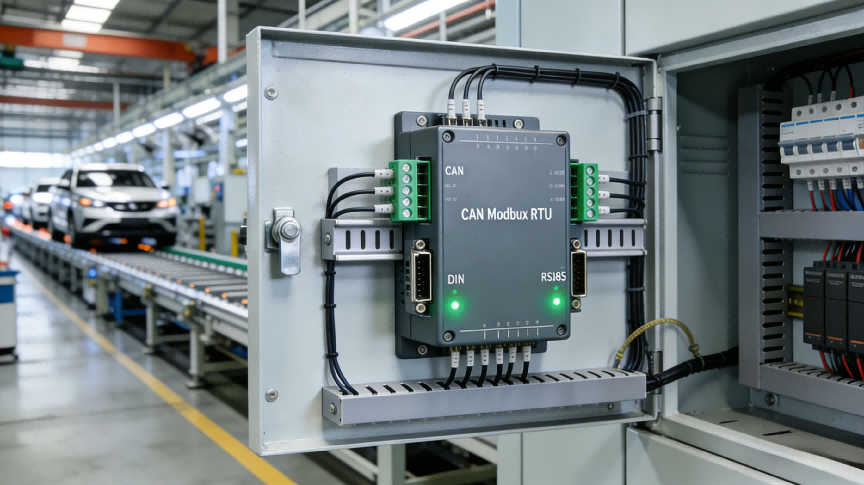

1. 安装位置：网关安装在现场电气控制柜内，贴近现场 CAN 设备，缩短通讯线路长度，减少线路损耗与信号干扰，有效提升通讯稳定性。

2. 接口连接：CAN 接口接入输送线驱动器、定位传感器、限位开关等 CAN 从站设备，实时采集设备运行参数与状态信号；RS485 接口接入车间 PLC 系统，网关作为 Modbus RTU 从站向上层系统提供标准化、可直接读取的数据。

3. 参数配置：通过网关专属配置软件，完成波特率、终端电阻、数据映射等关键参数设置，将原始 CAN 报文解析为标准 Modbus 寄存器数据，同时支持上层系统下发控制指令，实现数据上传与指令下发的双向稳定交互。

三、应用效果与适配场景

1. 部署优势：方案部署简单便捷，无需更改原有设备程序与现场布线，即插即用即可快速完成系统改造，大幅缩短项目工期，同时降低改造与后期维护成本。

2. 运行保障：工业网关采用工业级硬件设计，具备宽温、宽压、强抗干扰能力，可适应车间电磁环境复杂、设备连续长时间运行的工况，确保通讯长期稳定，无丢包、无中断。

3. 效益提升：投入使用后，中央控制系统可实时监控输送线运行速度、物料位置、设备故障状态等关键信息，实现自动启停、智能分拣、异常报警等自动化功能。系统响应迅速，数据传输可靠，大幅提升车间自动化管控水平，减少人工巡检频次，显著提高生产效率，同时为设备预防性维护提供精准、完整的数据支撑。

4. 适配场景：该方案通用性强，不仅适用于汽车零部件生产线，还可广泛应用于 3C 电子、食品包装、五金加工等各类自动化生产线场景，满足现场 CAN 设备与上层 Modbus RTU 系统之间稳定、高效的通讯互联需求。
