一、行业痛点
华东某知名家电制造企业的钣金涂装车间，拥有 25 条冰箱、洗衣机钣金件自动化涂装产线，核心控制采用 30 套西门子 S7-200 SMART PLC。车间建成时 PPI/DP 总线为工业通讯主流，随着家电产品个性化定制需求增加，产线需要频繁切换工艺，原有通讯体系已无法满足智能化生产需求，主要痛点如下：西门子 S7-200 SMART PLC 以太网接口被占用，无法与新上线的 S7-1200 PLC 实现工艺数据联动，也无法直接接入工厂的家电生产 MES 系统，钣金件涂装的工艺数据无法实现数字化采集和分析；
二、解决方案

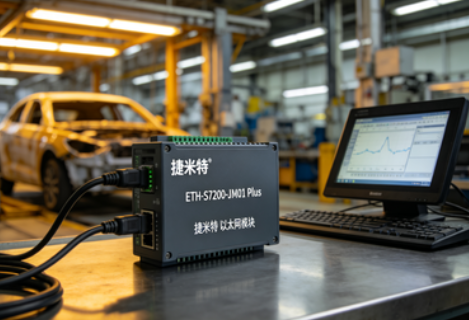

选用捷米特 ETH-S7200-JM01 Plus 以太网通讯模块，该模块针对西门子 S7-300/400 PLC 的工业应用场景设计，体积仅 71mm×25mm×96mm，可直接插装在 S7-200 SMART CPU 或 DP 口的 9 针母口，无需外接电源，不占用机架槽位，适配家电涂装车间设备密集的安装环境。其核心功能完美解决家电钣金涂装车间的通讯难题：
1. 信号转换：将 S7-200 SMART PLC 的 PPI/DP 串口信号透明转换为标准 TCP/IP 以太网信号，打通老旧设备与数字化系统的通讯壁垒；
2. 多设备扩展：9 针母口可同时连接多台西门子触摸屏（TP 系列、KTP 系列），支持多主站并行通讯，满足家电涂装多工位、多产线的同步监控需求；
3. 全协议兼容：支持 S7 通信、Modbus TCP、OPC UA 等主流工业协议，适配家电车间 MES、SCADA 等多系统的数据交互要求；
4. 免编程即插即用：无需修改 S7-200 SMART PLC 原有控制程序，保持原有 PPI 地址和波特率，涂装工艺逻辑无需重新调试，直接上线；
5. 高速低延迟：10/100M 自适应以太网速率，端到端数据传输延迟 < 5ms，匹配家电钣金涂装 8s 的快速换型节拍；
6. 工业级抗干扰：磁耦隔离 + TVS 管的双重防护设计，通过 2kV 群脉冲测试零丢包，能适应家电涂装车间的粉尘、电磁干扰、温湿度变化等恶劣环境。

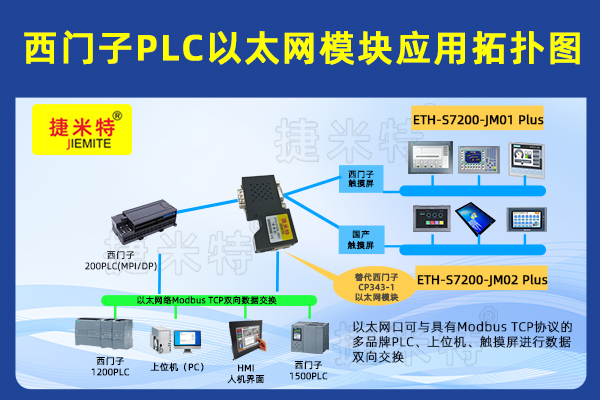

三、系统架构与设备清单
1. 现场层

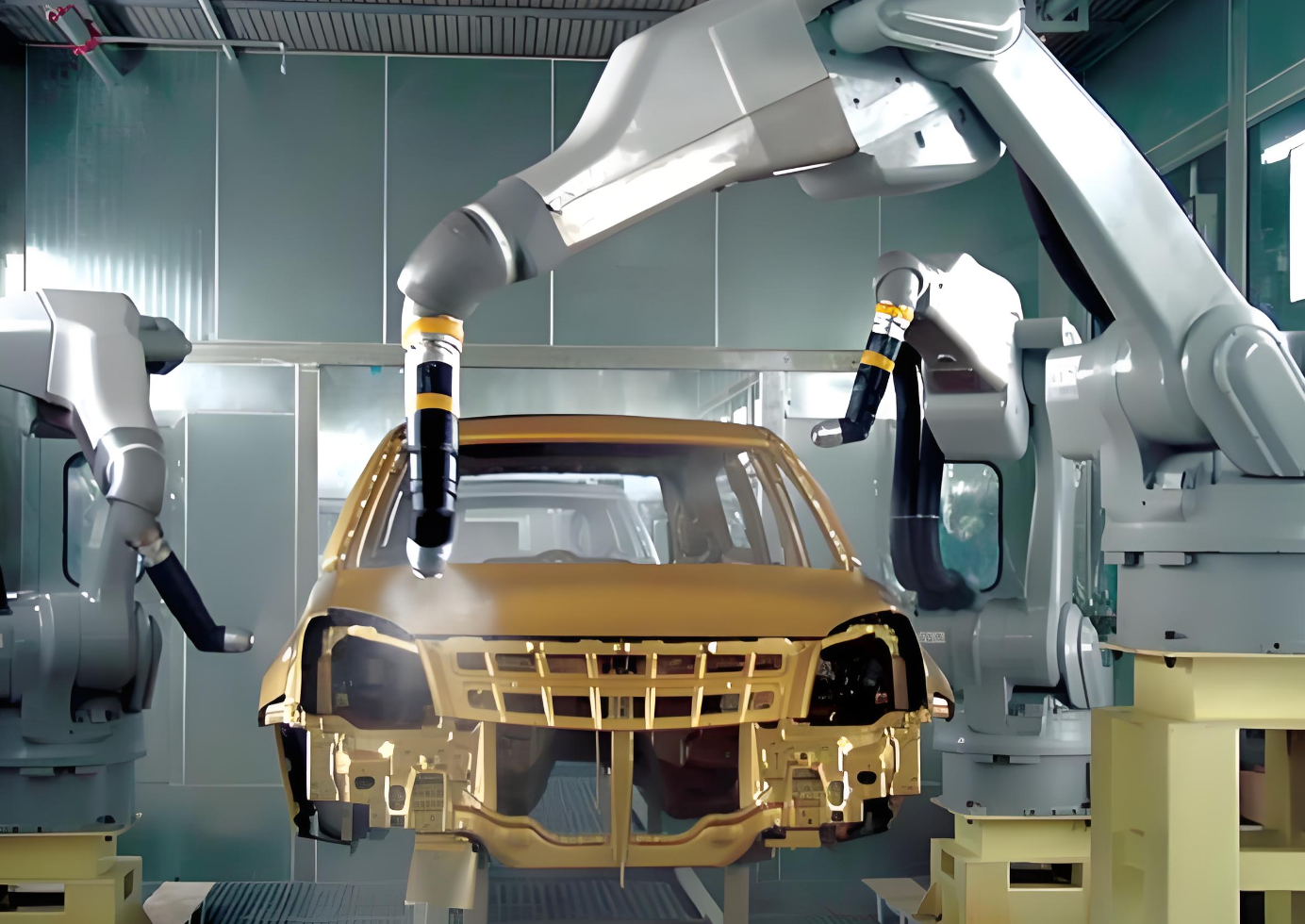

· 涂装产线：冰箱、洗衣机钣金件前处理、静电喷涂、固化、冷却自动化产线 25 条
· 主控制器：西门子 S7-200 SMART CPU 417-4HP 30 套
· 采集模块：西门子 6ES7431-1KF20-0AB0 60 块（采集温度、压力、静电电压等工艺参数）
· 通讯模块：捷米特 ETH-S7200-JM01 Plus 以太网通讯模块
· 触摸屏：西门子 TP700 Comfort 56 台（保留原有 PPI 口，直接复用）
2. 控制层
· 辅控 PLC：西门子 S7-1200 CPU 1515-2PN 10 套，负责涂装机械手、自动换色系统、固化炉温精准控制及产线工艺换型联动
3. 信息层
· 上位机：戴尔工业级服务器 4 台
· SCADA 系统：WinCC7.5+KepwareV6.9
· MES 系统：家电生产专用 MES（基于 C#+SQL Server 架构，实现工艺追溯、订单管控、质量分析）
4. 网络设备
· 工业交换机：摩莎 EDS-518A 8 台，组建千兆工业环网，RSTP<50ms 自愈，保障涂装车间通讯连续无中断
四、实施步骤
Step1 硬件安装

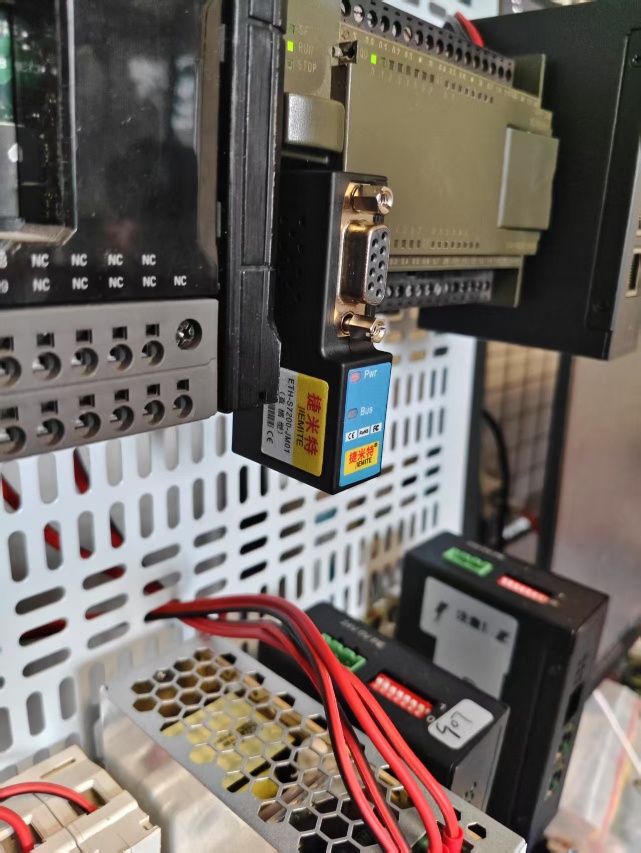

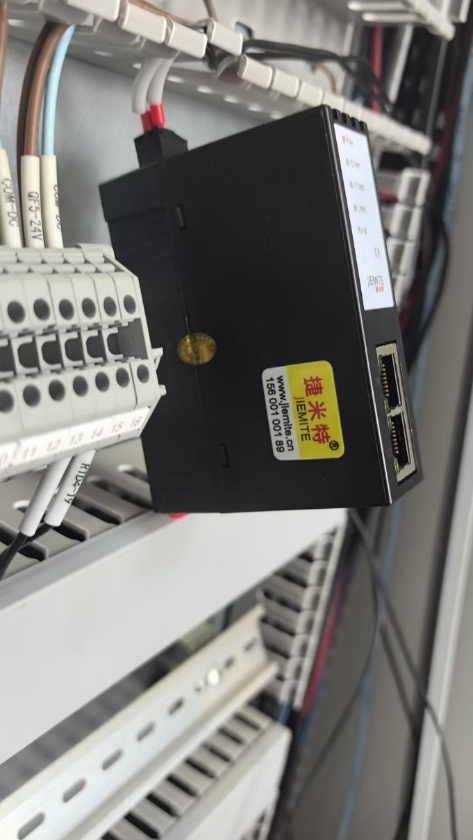

家电涂装产线单台改造停机时间仅 3min，最大限度减少生产损失：拔下 S7-200 SMART PLC 原 9 针 DP 总线插头→插入 ETH-S7200-JM01 Plus 以太网通讯模块→将原插头接至模块扩展母口→用 CAT5e 工业屏蔽网线将模块 RJ45 口接入车间千兆工业交换机。西门子 TP700 触摸屏仍连接至模块扩展母口，保持原有 PPI 地址，无地址冲突，直接实现原有监控功能。
Step2 参数配置
通过捷米特 NetDeviceV2.1.6 配置软件，自动扫描车间 30 个以太网通讯模块，进行批量参数配置，大幅提升改造效率：
· 模块 IP：192.168.30.100-129/24（与 S7-1200 PLC 同网段，符合家电工厂网络规划标准）；
· S7-1200 侧：在 TIA Portal V17 中为每台 S7-200 SMART PLC 建立 “S7 连接”，伙伴 IP 指向对应以太网模块，实现双 PLC 的点对点通讯；
· 西门子触摸屏侧：在 WinCC Professional 中将驱动更新为 “SIEMENS Ethernet (ISO-on-TCP)”，仅需填入对应模块 IP，原有变量表、涂装工艺画面、设备报警组态无需任何修改，直接投入使用。
五、经验与展望
本次家电钣金涂装车间的智能化升级项目证明，对于工业企业的老旧 PLC 控制设备，无需进行整体更换，通过选用适配的工业以太网通讯模块，可实现低成本、高效率的数字化升级，既保护了企业的既有设备投资，又能快速融入工厂的数字化生产体系。
（其他内容配置过程及其他相关咨询可联系杨工。）
