一、项目背景
某中型水力发电站装机容量 3×10MW，负责辖区内工业及民生供电，其引水系统、泄洪系统的水情监测为电站安全运行核心环节。2025 年下旬电站升级水情实时闭环调控系统，要求投入式水情监测仪实时采集库区水位、进水口流速、拦污栅前后水压差等数据，三菱 A3A PLC 需在 80ms 内完成数据解析，根据水位变化调节导叶开度、控制泄洪闸启停，同时将水情数据与机组运行参数上传至电站集控中心。原有 485 总线采集方案数据刷新周期 1.8s，且库区强电磁、潮湿环境下易出现数据丢包、延迟，导致水情调控响应滞后，存在机组运行安全隐患。电站决定保留原有 PLC 机组控制程序，通过捷米特JM-ETH-A 以太网通信模块为 PLC 扩展以太网通讯能力，实现水情数据的高速采集与闭环调控，解决传统总线通讯的环境适配与传输效率问题。
二、系统架构与设备清单
1. 核心控制器
三菱 A 系列 PLC：型号 A3A，固件版本 20CX，负责水电站机组启停控制、水情闭环调节、设备状态监测、故障报警及集控中心数据交互。
2. 以太网转换模块

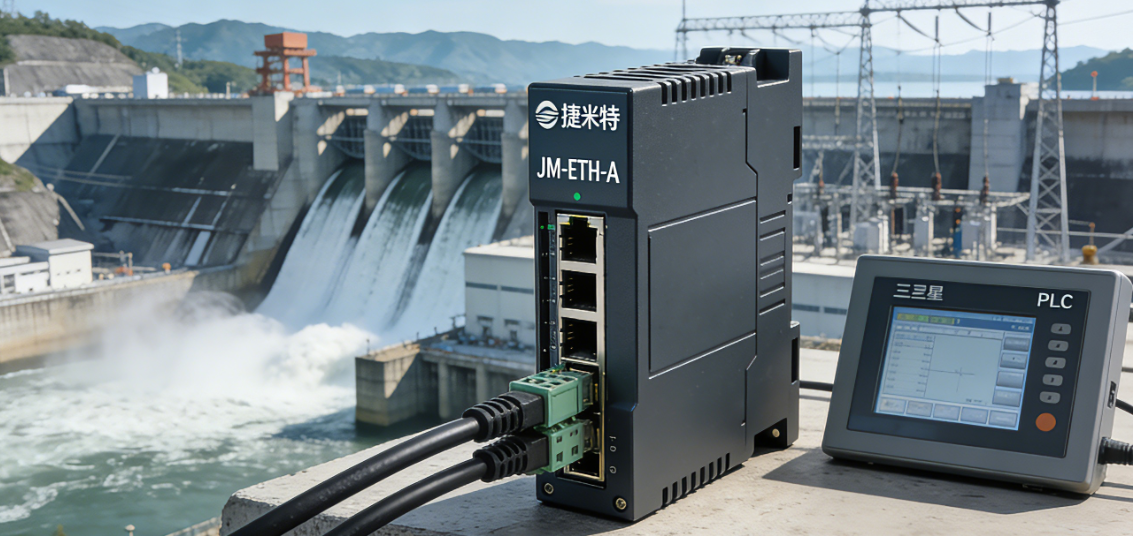

捷米特 JM-ETH-A，导轨式安装，自带 COM1（RS-232）、COM2（RS-485/422）双串口，10/100M 自适应 RJ45 网口，支持三菱 MC 协议、Modbus TCP 双协议并发，最多支持 6 个上位机同时访问，适配电站集控中心、现场控制室、运维移动端的多端数据监控需求。
3. 采集设备
昆仑海岸 JYB-KO-Y2AGW 水电站专用水情监测仪，IP68 防护等级，以太网接口，支持 Modbus TCP 协议，水位采集精度 ±1cm、流速精度 ±0.01m/s，数据刷新周期 < 1ms，可直接挂载于库区、进水口等水下及户外监测点，适配水电站潮湿、多水环境。
4. 网络基础设施
摩莎 EDS-308 工业交换机，8 口百兆，宽温宽压设计，支持防雷、防浪涌及端口隔离，抗电磁干扰能力强，适配水电站高压设备、户外露天的复杂网络环境。
5. 辅助设备
· 上位机：研华 IPC-610L 工业工控机，安装 WinCC 7.5 SP3，用于水电站水情数据、机组运行参数的实时监控、历史数据归档及趋势分析；
· 触摸屏：三菱 GOT2000 系列 GT2710-VTBA，带以太网口，原生支持三菱 MC 协议，供现场运维人员设置水情监测阈值、调节机组运行参数、查看实时水情与设备状态；
· 集控中心系统：区域电网水电站集控平台，通过 OPC UA 接口实现与电站的双向数据交互，用于多电站水情统一调度、运行数据存储与安全预警；
· 执行设备：西门子 S7-300 控制的导叶执行器、泄洪闸液压启闭系统，通过 PLC 模拟量输出模块与开关量输出模块实现水情调控动作执行。
三、硬件连接与 IP 规划

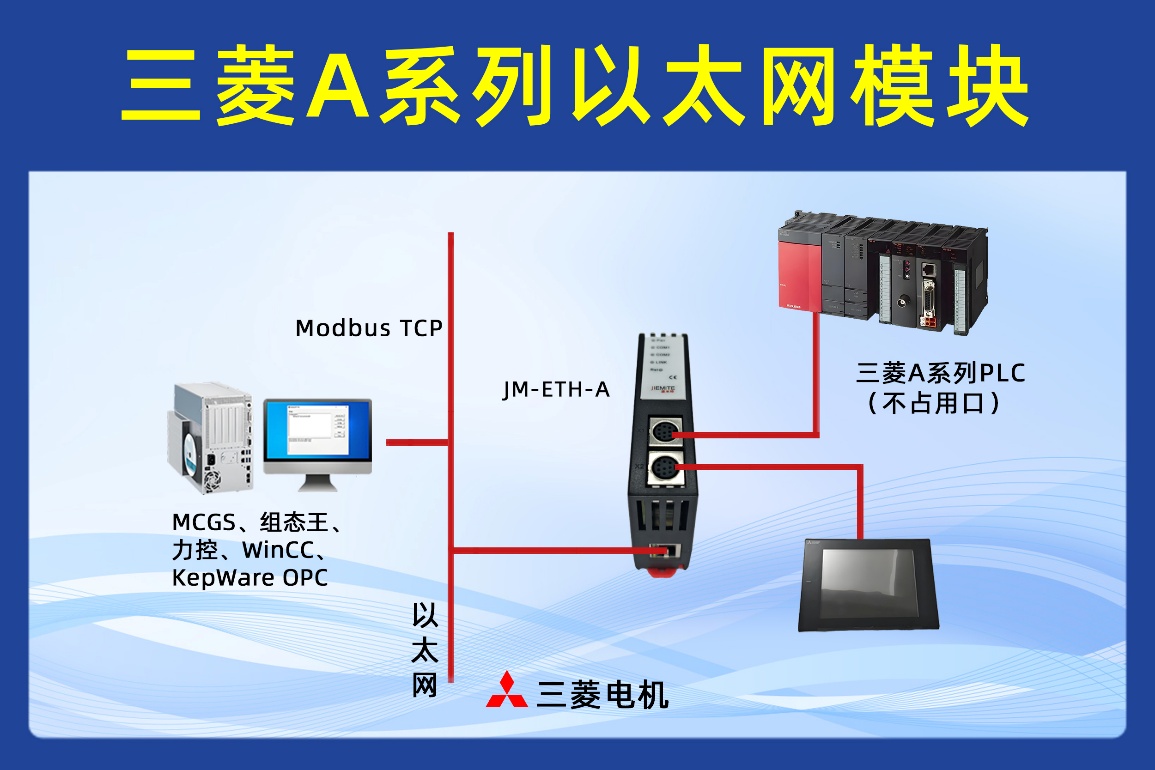

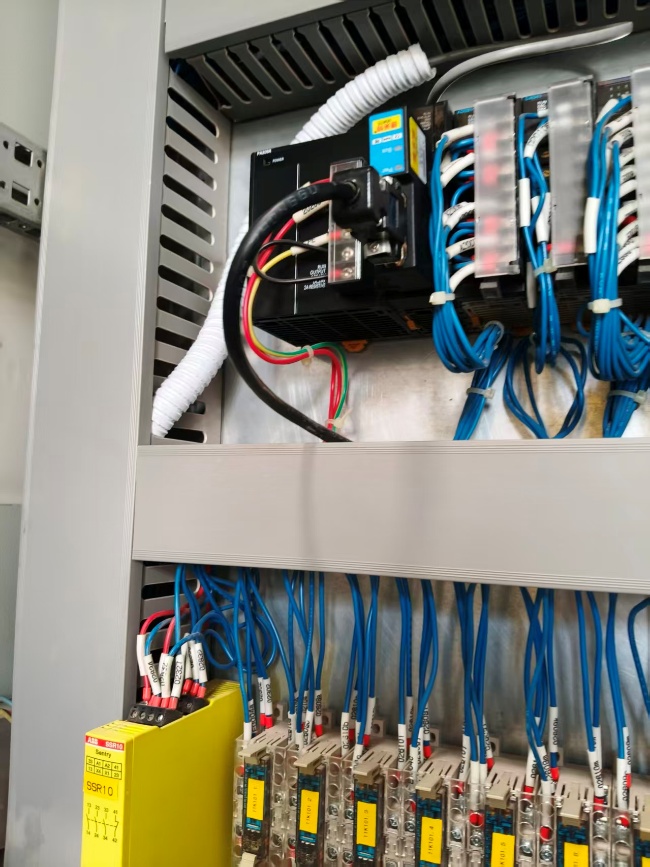

1. 捷米特 JM-ETH-A 以太网通讯模块的 COM1 口通过 QC30R2 编程电缆连接至 A3A PLC 的 RS-232 编程口，实现模块与 PLC 的串口数据交互；COM2 口连接 PLC 的 485 总线，预留用于后续扩展电站变压器温度、开关柜状态等采集设备。
2. JM-ETH-A、昆仑海岸水情监测仪、三菱 GOT2000 触摸屏、研华工业上位机全部接入摩莎 EDS-308 工业交换机，IP 地址统一规划在 192.168.10.0/24 网段
四、软件配置与调试步骤
1. 模块侧设置
· 模块上电后，通过 Edge 浏览器访问 192.168.10.100:80，进入 JM-ETH-A 的 Web 配置界面，完成基础参数配置；
· 串口参数配置：波特率 115200bps、数据位 8、偶校验、停止位 1，无流控，与三菱 A3A PLC 串口默认参数完全匹配；
· 协议配置：开启三菱 MC 协议与 Modbus TCP 协议并发模式，设置 Modbus TCP 协议数据解析优先级，确保水情数据高速传输。
2. 上位机与触摸屏组态
（1）上位机组态
· 在 WinCC 7.5 SP3 中添加 “捷米特 JM 驱动”，输入 JM-ETH-A 的 IP 地址 192.168.10.100，通讯协议选择三菱 MC 协议，建立上位机与 PLC 的以太网通讯；
· 配置水情数据实时监控画面、历史趋势曲线及故障报警弹窗，实现数据可视化展示与异常及时提醒。
（2）三菱触摸屏组态
· 在三菱 GT Designer3 组态软件中，新建与 A3A PLC 的以太网通讯连接，协议选择三菱 MC 协议，填写触摸屏 IP192.168.10.102，完成通讯参数配置；
· 设计现场操作界面，包含水情数据实时显示、调控参数手动设置、设备状态指示灯及故障复位按钮，适配现场运维的便捷性需求。
4. PLC 编程与调试
· 在三菱 GX Works2 编程软件中，编写基于 MC 协议的以太网数据读写程序，实现 PLC 对 JM-ETH-A 转发的水情数据的快速解析与存储；
· 编写水情闭环调控逻辑，根据水位、流速数据自动计算导叶开度、泄洪闸启停信号，通过模拟量与开关量输出模块控制执行设备；
· 进行现场联机调试，逐步优化数据采集周期与调控逻辑参数，确保 PLC 在 80ms 内完成数据解析与指令下发，水情调控响应无滞后。
五、总结与展望
本案例通过为三菱 A3A PLC 配合捷米特 JM-ETH-A 以太网通讯模块，在不改动原有水电站机组控制程序的基础上，实现了 PLC 与昆仑海岸水情监测仪的高速、稳定以太网通讯，彻底解决了传统 485 总线采集方案在水电站复杂环境下的数据延迟、丢包、调控响应滞后等问题。后续电站计划基于该通讯架构，扩展光伏储能、泵站联动等采集与控制设备，构建水电站综合智慧监控系统，进一步提升电站的智能化运行水平。
