大家好，今天我们要聊的是生产管理系统中的CCLINK和MODBUS-TCP协议，它们的不同使得数据互通比较困难，但捷米特JM-CCLK-TCP网关模块的出现改变了这一切。
为了实现整个生产线的协同工作，需要这些设备之间能够进行有效的数据交换和指令传递。捷米特JM-CCLK-TCP网关模块就成为了连接MODBUS-TCP和CCLINK协议设备的桥梁，使得 CCLINK 设备能够与 MODBUS - TCP 设备相互通信，如 CCLINK 设备可以根据 MODBUS - TCP 设备传来的环境参数（如温度、湿度等）调整自身的工作状态，从而提高生产线的整体效率和自动化程度。

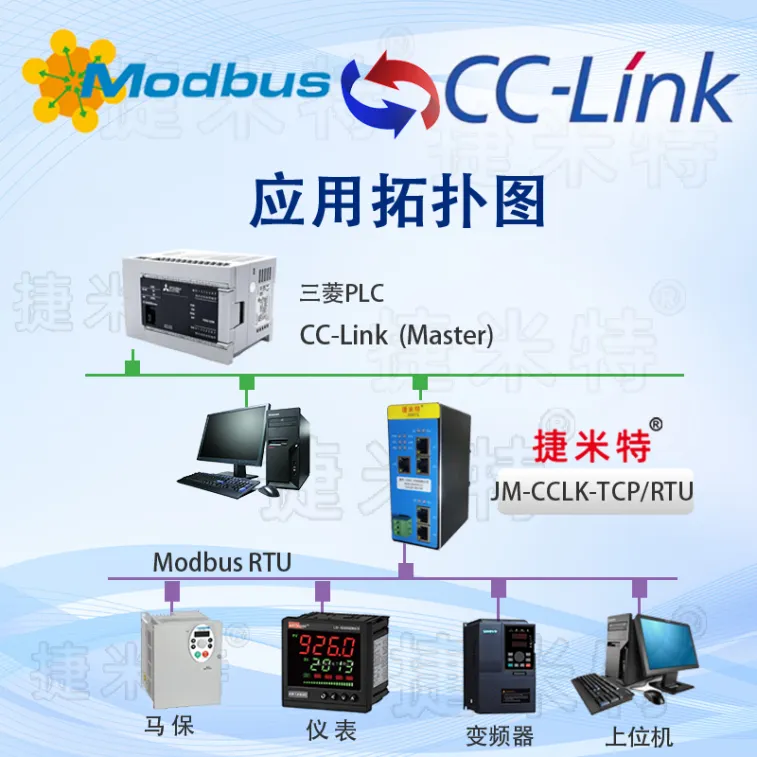

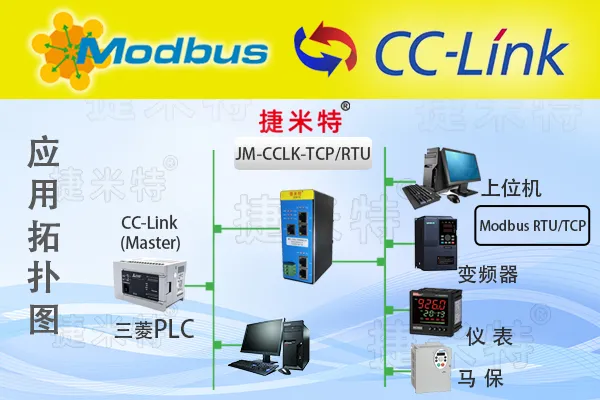

- 捷米JM-CCLK-TCP是一款自主研发的CCLINK从站功能的通讯网关，它的主要功能是将各种MODBUS-TCP设备接入到CCLINK总线中。网关连接到CCLINK总线中做为从站使用，连接到MODBUS-TCP总线中做为主站或从站使用。它可以实现两边数据的传输，让数据互通变得轻松快捷。
- 配置捷米JM-CCLK-TCP网关的CCLINK参数
打开 GW Modbus 软件，首先设置软件使用的 IP 地址，点击菜单栏“设置——通讯设置——以太网设置”，如下图，电脑的 IP 是 192.168.1.111。（设备 IP 地址和配置模块地址不需要设置）

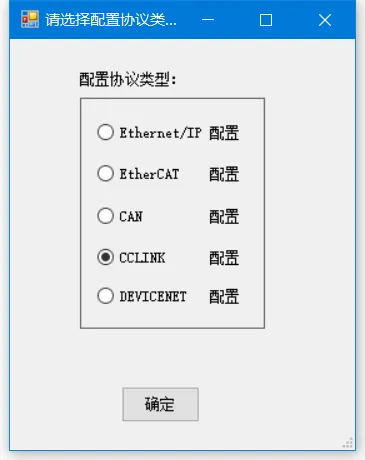

点击菜单栏“工具——在线”，在弹出的窗口中，选择“CCLINK 配置”。

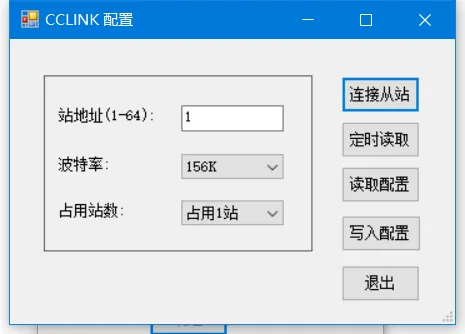

- 点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态：

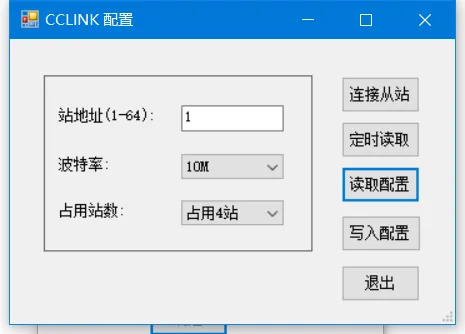

点击“读取配置”按钮后，显示网关目前的实际参数：
- 填写用户需要的参数，点击“写入配置”按钮：
设置完毕后，然后重新给网关供电
5.2配置CCLINK从站

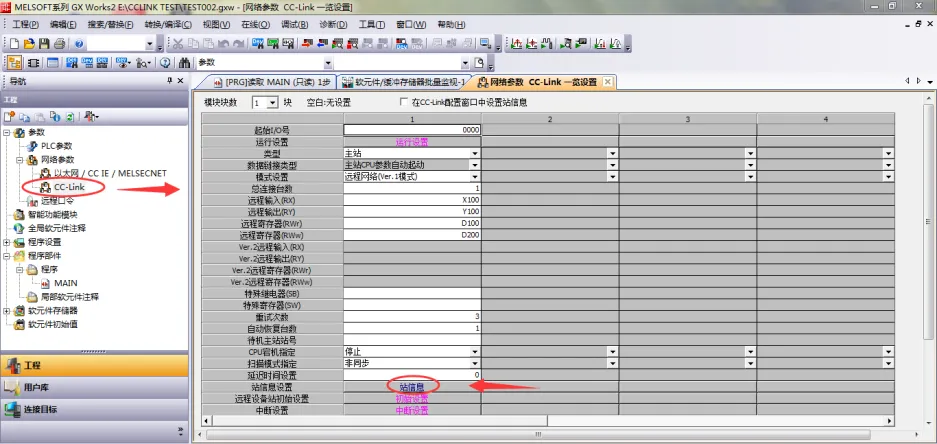

6， 在GX Works2软件中新建一个项目，在CC Link的设置中，如下图所示。举例，定义输入寄存器的地址是D1000，输出寄存器的地址是D2000。

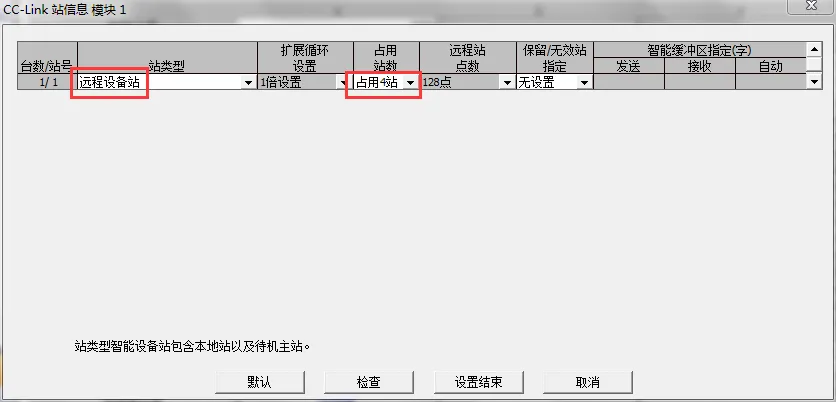

- 点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站，“占用站数”根据实际数据量选择。点“设置结束”完成设置。
- 在GX Works2软件中，在线监视缓冲存储器，如下图所示。可以通过软件元列表进行在线修改和监视寄存器的值。
5.3 配置捷米JM-CCLK-TCP网关的MODBUS报文
5.3.1 网关做为MODBUS主站
9， 使用网线将电脑与网关的LAN网口连接。
将拨码的第8位拨到ON，此时网关处于配置状态，然后给网关供电。
打开 GW Modbus Builder 软件 ，双击软件右侧设备列表中的“Modbus Master”，可以添加一个虚拟主站到项目中，添加后可以在软件左侧项目树中看到此主站，如下图：
10， 双击软件右侧设备列表中的“Modbus Slave”，可以添加一个从站到此主站的Modbus总线中，添加后可以在软件的主窗口中看到Modbus总线中的所有站点，如下图：
11， 多次双击软件右侧设备列表中的“Modbus Slave”，可以添加多个从站。
双击主窗口中的“Modbus Master”图标，弹出Modbus主站参数设置窗口，在这个窗口里，用户可以设置Modbus总线的运行参数和网关做为Modbus主站工作时的特性，如下图：
12， 双击主窗口的某一个“Modbus Slave”，可以设置该从站的报文。
13， 如下图所示，用户给 1 号从站添加了 1 条写线圈、1 条读线圈、一条写寄存器、一条读寄存器。每一条报文，用户可以在表格内修改起始地址和数据长度。
14， 配置完成后，用户再次双击“Modbus Master”，点击“地址表”按钮，弹出 Modbus从站数据列表。此列表展示出用户配置的全部报文，可以帮助用户进行数据的地址映射。
15， 用户配置完成Modbus报文后，可以将配置下载到网关中。
5.3.2捷米JM-CCLK-TCP网关做为MODBUS从站
使用网线将电脑与网关的LAN网口连接。
将拨码的第8位拨到ON，此时网关处于配置状态，然后给网关供电。
打开 GW Modbus Builder 软件 ，双击软件右侧设备列表中的“Modbus Master”，可以添加一个虚拟主站到项目中，添加后可以在软件左侧项目树中看到此主站，如下图：
16， 双击软件右侧设备列表中的“Modbus Slave”，可以添加一个从站到此主站的Modbus总线中，添加后可以在软件的主窗口中看到Modbus总线中的所有站点，如下图：
17，多次双击软件右侧设备列表中的“Modbus Slave”，可以添加多个从站。
双击主窗口中的“Modbus Master”图标，弹出Modbus主站参数设置窗口，在这个窗口里，用户可以设置Modbus总线的运行参数和网关做为Modbus主站工作时的特性，如下图：
18， 用户配置完成Modbus报文后，可以将配置下载到网关中。下载配置前需要将拨码第8位拨到ON，电脑与网关的LAN口通过网线连接。
点击菜单栏“设置——通讯设置——以太网设置”，进行下载网口设置，如下图。其中“网络适配器”指的是用户操作的电脑IP地址，需要和设备IP地址在同一个网段内。“设备IP地址”指的是网关LAN口的IP，出厂默认是192.168.1.201，一般情况下用户无需修改。“配置模块地址”用户忽略即可。
19， 用户点击“工具——下载”，等到软件下方的“Status”状态栏执行到100%，即代表下载完成。
5.4 设置捷米JM-CCLK-TCP网关的MODBUS网口
5.4.1 网关做为MODBUS主站
将电脑用网线连接至网关的P3网口上。
打开TCPConf8软件后，点击“连接”，可以与网关建立TCP连接，进而修改Modbus-TCP的IP、端口号等参数。
20， 在下图中分别对应“设备端口1”~“设备端口8”。“设备端口1”对应的Modbus站号是1，“设备端口2”对应的Modbus站号是2，以此类推。
21， 用户对使用的端口完成修改后，要点击“确认当前配置”，使网关的Modbus-TCP接口保存配置并复位。
5.4.2 网关做为MODBUS从站
首先要用电脑与网关建立连接，然后点击图中的“修改IP参数”即可。
22， 网关做MODBUS-TCP的从站（服务器）使用时，使用下图中的“设备端口2”
使用Modbus Slave软件做为从站，与网关的MODBUS端子连接进行测试。
点击软件的菜单栏“Connection——Connect…”，设置正确的端口号，然后点击OK，开始运行。如下图：
23， 点击软件的菜单栏“Setup——Slave Definition”，设置从站允许访问的数据区，如下图：
24， RTU通讯。
测试数据：
在Modbus Slave软件中，手动修改数据值，如下图：
25， 可以在GX WORKS2主站软件中监控到上传数据。
26， 在GX WORKS2主站软件上手动修改一个output数据值，在Modbus Slave软件中可以监视到，数据已经成功下发。
在工业自动化快速发展的今天，不同品牌和类型的设备采用不同的通信协议是普遍现象。捷米特JM-CCLK-TCP协议转换网关模块为解决设备互联互通问题提供了有效途径，是实现工业系统集成和智能化升级的关键环节。
通过捷米特JM-CCLK-TCP实现MODBUS-TCP和CCLINK协议转换，将基于 CCLINK 的自动化子系统与基于 MODBUS - TCP 的监控系统、MES 系统等进行集成。生产管理人员可以在统一的监控平台上实时获取各设备的运行状态、生产数据等信息，实现对整个生产过程的集中监控和管理。同时，不同子系统之间的数据交互和协同控制得以加强，提高了生产效率和产品质量，降低了生产成本。
