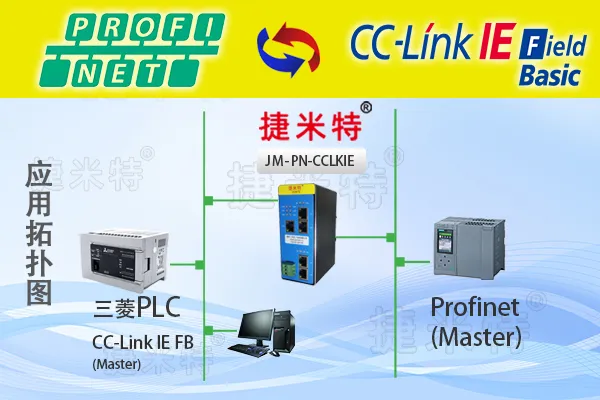

三菱PLC控制系统和西门子PLC控制系统需要交换数据，捷米特 JM-PN-CCLK是自主研发的PROFINET从站功能的通信网关模块。该产品的主要功能是连接各种CCLINK总线和PROFINET网络。捷米特 JM-PN-CCLK连接到PN总线用作从站，连接到CCLINK总线用作从站。

在发展过程中，会不断引入新的设备，导致车间内存在PROFINET和CCLINK通信协议的设备。为了实现整个工厂的自动化系统集成，需要通捷米特JM-PN-CCLk网关模块来解决PROFINET和CCLINK协议设备之间的通信问题，使三菱 PLC 能够与新的设备协同工作

三菱PLC系统中的网络配置捷米特JM-PN-CCLk

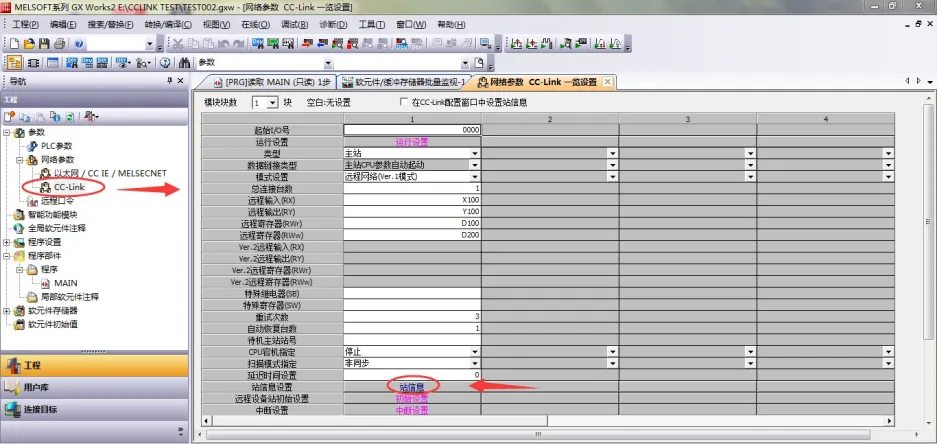

在 GX Works2 软件中新建一个项目，在 CC Link 的设置中，如下图所示。

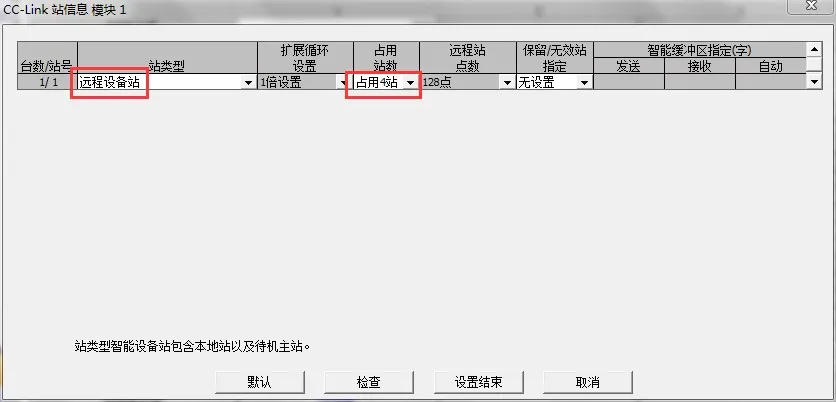

3, 点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站，“占用站数”根据实际数据量选择。点“设置结束”完成设置。

4, 在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINK 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。

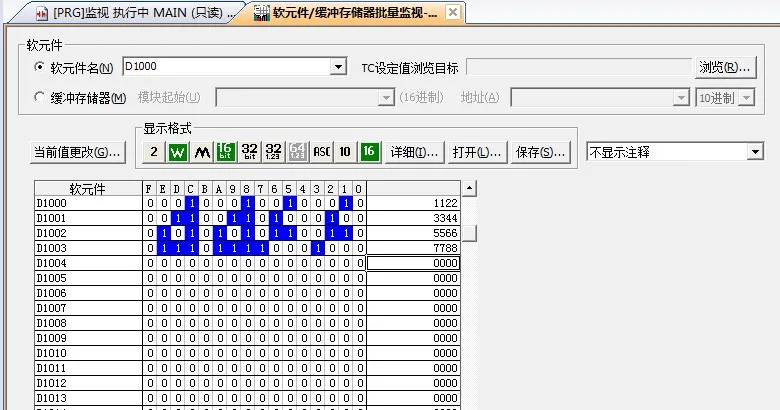

在 GX Works2 软件中，在线监视缓冲存储器，如下图所示。可以通过软件元列表进行在线修改和监视寄存器的值。

v

配置 PROFINET 从站

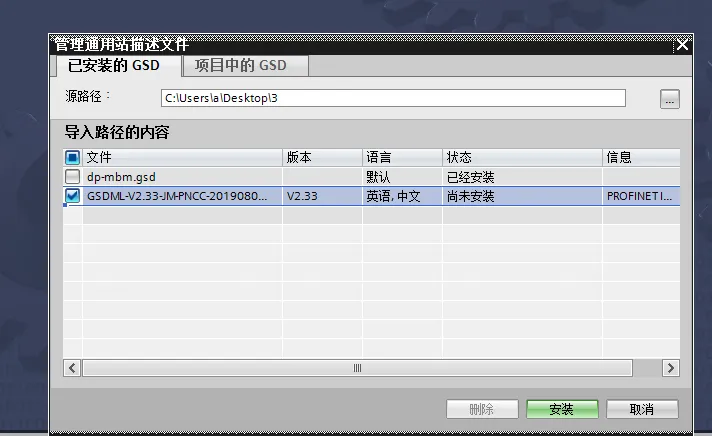

在博途中新建一个项目，通过“选项”——“管理通用站描述文件”添加网关的 GSD 文件。

选择 GSD 文件所在的目录，点击安装：

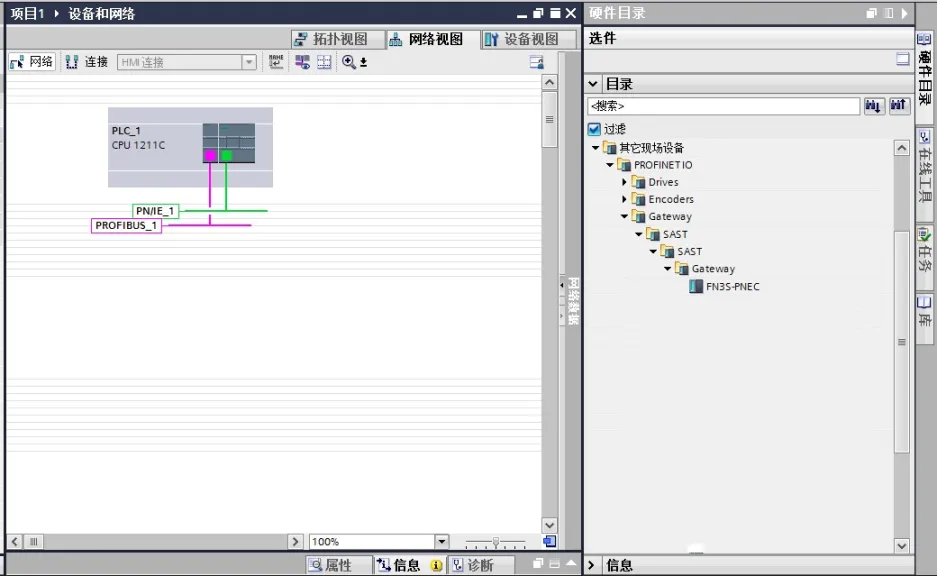

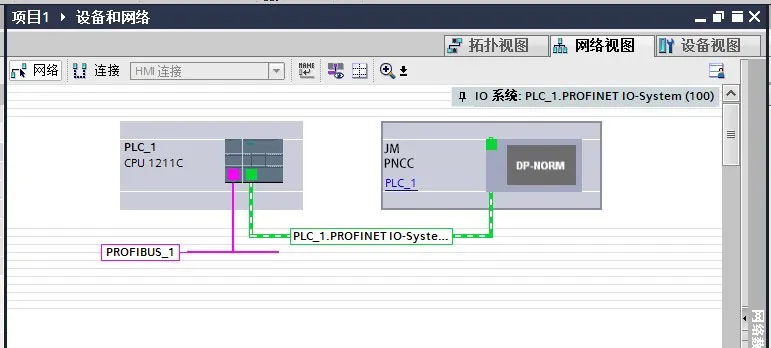

在“设备和网络”中添加网关

给网关分配 PLC，构建 Profinet 链接

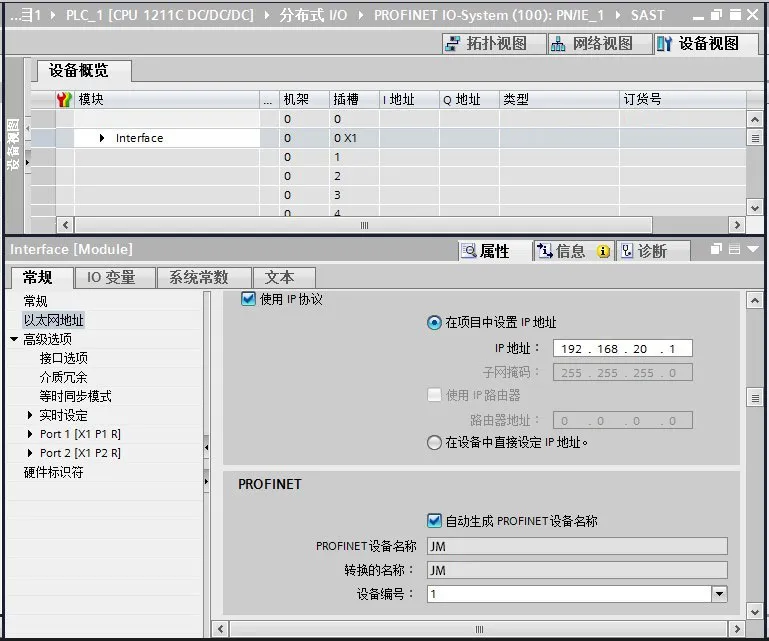

双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。

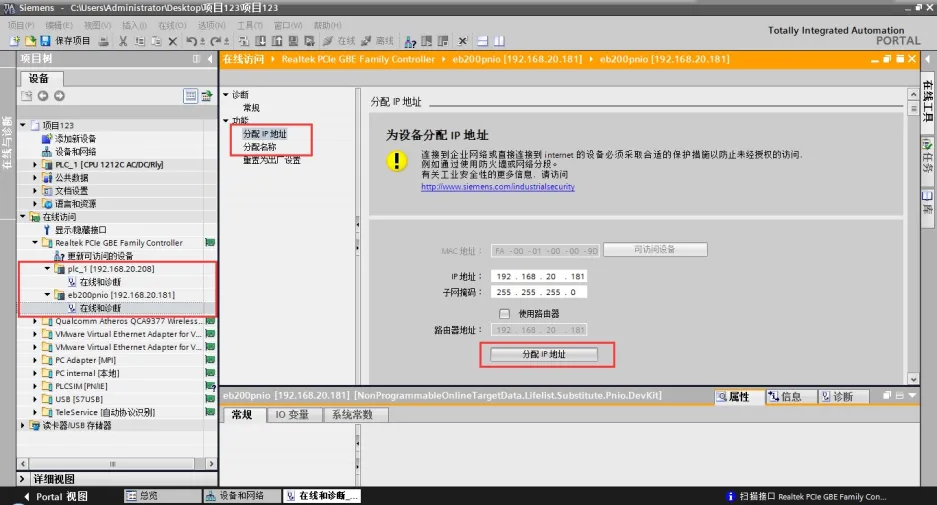

在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC 地址在同一网段，名称要和网关一致）

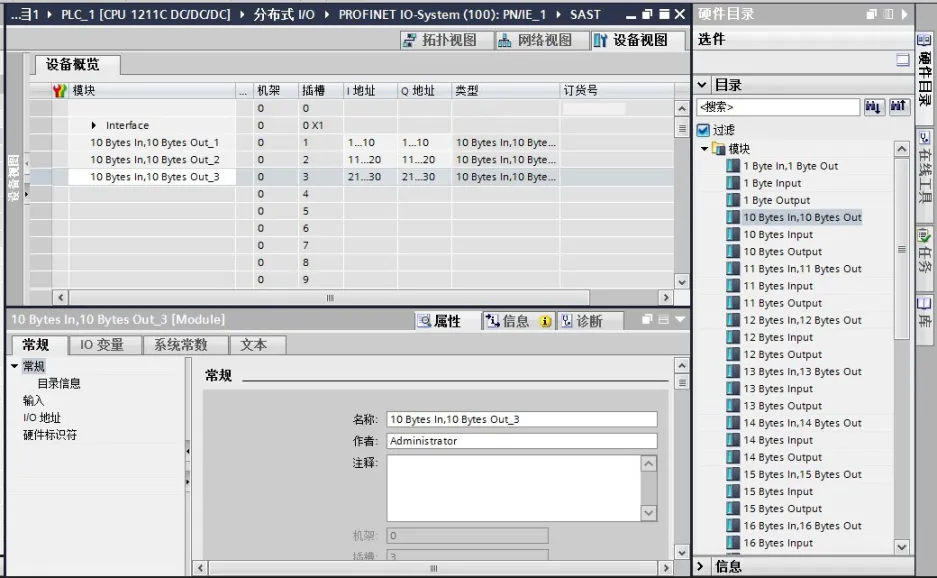

配置读写数据

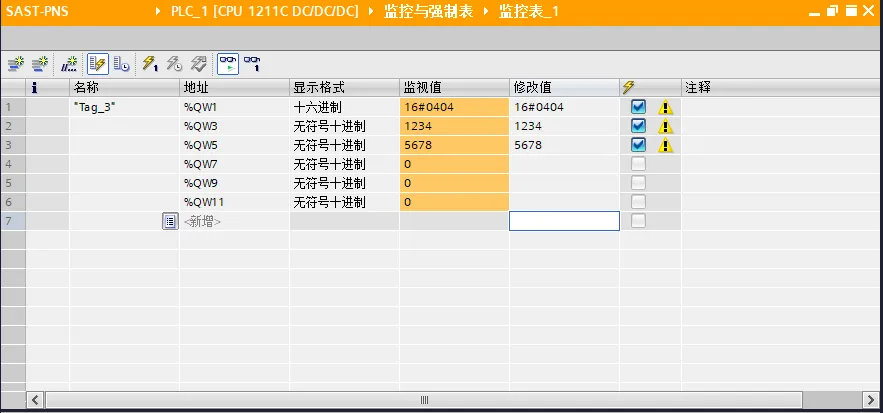

将程序编译下载即可在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINK 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。

  在工业自动化领域，不同厂家的设备可能采用CCLINK和PROFINET通信协议，因此协议转换技术是实现设备集成和系统互联互通的关键。通过捷米特JM-PN-CCLk网关模块，可以有效地解决协议兼容性问题，降低系统集成的难度和成本。总之，捷米特JM-PN-CCLk与三菱PLC通讯案例展示了如何通过协议转换技术实现不同通信协议设备的集成和协同工作，为工业自动化生产系统的优化和升级提供了有益的参考和借鉴。
