一、项目背景

  某大型自动化设备生产企业，致力于为汽车制造等行业提供高度自动化的生产线。在其最新的一条生产线上，部分核心设备采用了西门子S7-1500系列PLC作为ProfibusDP协议主站，用于控制生产流程中的关键环节，如高精度的机械手臂运动控制、物料精准输送等。而另一部分辅助设备，如智能传感器、温控仪表等，则采用了ModbusRTU协议，由台达DVP系列PLC作为ModbusRTU协议主站进行管理。由于两种协议的差异，设备之间无法直接进行数据交互，严重影响了生产线的整体自动化水平和生产效率。为了实现整个生产线设备的互联互通和协同工作，企业决定引入协议转换网关。

二、方案实施

（一）设备选型

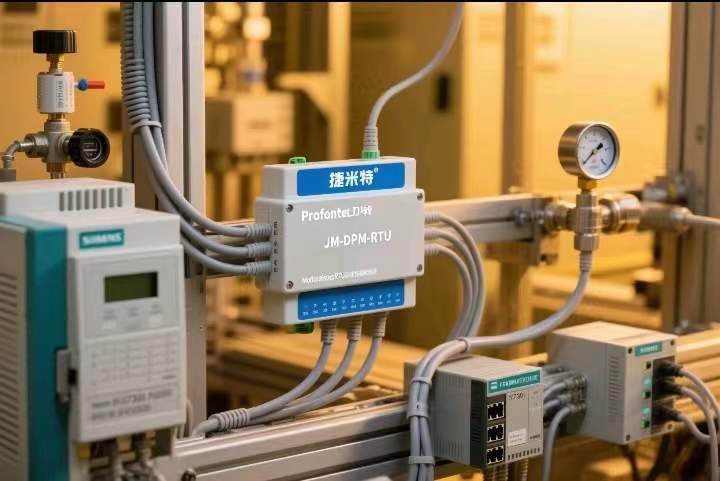

经过对市场上多种协议转换网关的调研和评估，企业最终选择了捷米特ProfibusDP转MODBUS RTU智能网关。该网关具备强大的协议转换能力，能够稳定地实现ProfibusDP与ModbusRTU协议转换。同时，它具有良好的兼容性，可与西门子、台达等主流品牌的PLC无缝对接，且支持多种数据传输速率和格式，能满足项目复杂的通信需求。

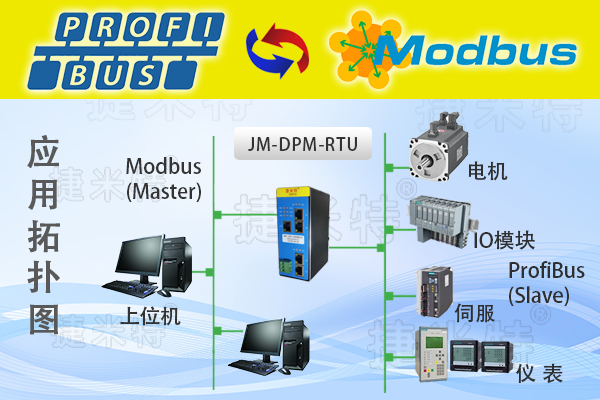

（二）硬件连接

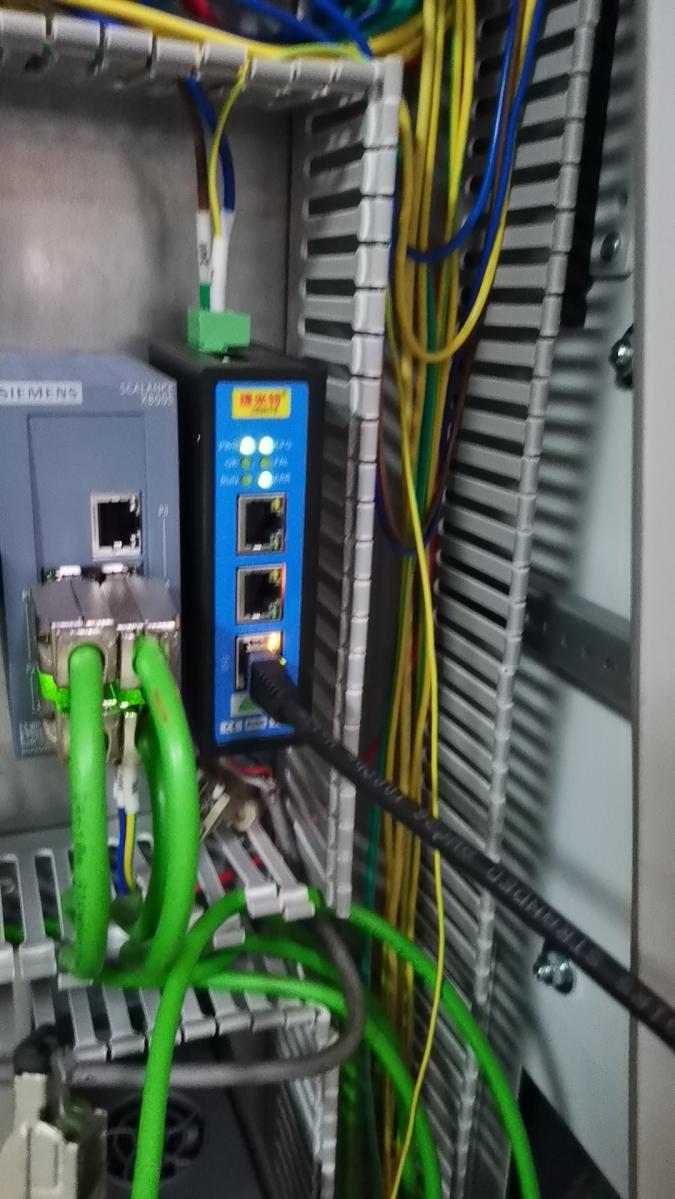

1. 将捷米特JM-RTU-DP网关的ProfibusDP接口通过专用电缆连接到西门子S7-1500系列PLC的ProfibusDP网络上。确保连接牢固，遵循ProfibusDP网络的布线规范，以保证数据传输的稳定性。

2. 把网关的ModbusRTU接口通过RS485线缆与台达DVP系列PLC以及采用ModbusRTU协议的智能传感器、温控仪表等设备连接。按照RS485接线规则，正确连接A、B信号线，确保设备间的物理连接正确无误。

（三）参数配置

1. ProfibusDP参数配置

打开西门子TIAPortal软件，在项目中添加S7-1500系列PLC的硬件设备。然后，导入ProfibusDP转MODBUS RTU网关的GSD文件，将网关作为ProfibusDP从站添加到网络中。设置网关的ProfibusDP站地址、波特率等参数，确保与主站PLC的参数一致。例如，将站地址设置为3，波特率设置为1.5Mbps。

2. ModbusRTU参数配置

使用网关配置软件，设置ProfibusDP转MODBUS RTU智能网关的ModbusRTU通信参数。包括波特率（如9600bps）、数据位（8位）、停止位（1位）、校验方式（无校验）等，这些参数需与台达DVP系列PLC以及ModbusRTU设备的参数相匹配。同时，根据ModbusRTU设备的地址和寄存器映射关系，在网关配置软件中进行相应设置，以实现数据的准确传输和映射。

3. 数据映射配置

在网关配置软件中，建立ProfibusDP数据地址与ModbusRTU寄存器地址之间的映射关系。例如，将西门子PLC的输出数据区Q0.0-Q0.7映射到ModbusRTU设备的某个保持寄存器，以便将控制指令传输给ModbusRTU设备。同时，将ModbusRTU设备的传感器数据寄存器映射到西门子PLC的输入数据区I0.0-I0.7，使PLC能够实时获取传感器数据。

三、运行效果

（一）数据实时交互

通过捷米特ProfibusDP转MODBUS RTU协议转换网关，西门子S7-1500系列PLC与台达DVP系列PLC以及相关设备之间实现了稳定、高效的数据实时交互。例如，在生产线运行过程中，西门子PLC能够根据生产工艺要求，通过网关向ModbusRTU协议的温控仪表发送温度设定值，温控仪表则将实际温度值通过网关实时反馈给西门子PLC，实现了对生产环境温度的精准控制。整个数据传输过程延迟极小，满足了自动化生产线对实时性的严格要求。

（二）系统协同工作

引入网关后，不同协议的设备能够协同工作，大大提高了生产线的自动化水平。机械手臂在西门子PLC的控制下，能够根据ModbusRTU协议智能传感器检测到的物料位置信息，准确地抓取和搬运物料，避免了人工干预，提高了生产效率和产品质量。同时，台达PLC管理的辅助设备也能与核心设备紧密配合，整个生产线的运行更加流畅、稳定，减少了因设备通信不畅导致的停机时间。

（三）系统扩展性增强

捷米特ProfibusDP转MODBUS RTU协议转换网关为企业未来的系统升级和扩展提供了便利。如果企业后续需要添加新的采用ProfibusDP或ModbusRTU协议的设备，只需在网关中进行简单的参数配置和数据映射调整，即可将新设备接入现有系统，无需对整个生产线的通信架构进行大规模改造，降低了系统升级成本和风险。

四、总结

在自动化设备行业，捷米特ProfibusDP转MODBUS RTU智能网关成功解决了不同协议设备之间的通信难题。通过合理的硬件连接和精确的参数配置，实现了ProfibusDP主站与ModbusRTU主站及其相关设备之间的数据实时交互和系统协同工作，显著提高了生产效率和系统稳定性。同时，其良好的扩展性为企业未来的发展奠定了坚实基础。该应用案例充分展示了捷米特ProfibusDP转MODBUS RTU网关模块在自动化设备行业的重要价值和广阔应用前景，为其他企业在类似项目中提供了宝贵的参考经验。
