在现代工业自动化领域，高速包装线的多工作站协同控制一直是提升生产效率的关键。本案例展示了捷米JM-ECTM-PN型Profinet转EtherCAT网关模块如何高效连接西门子1200 PLC与安川伺服系统，实现多工作站的精准同步运动控制。

1. 硬件配置

- 主控制器：选用西门子SIMATIC S7-1200系列PLC，支持Profinet通信协议，具备强大的逻辑运算能力与高速数据处理能力，可承担包装线全流程的逻辑控制与任务协调工作。

- 伺服驱动系统：在每个工作站部署安川Σ-7系列伺服驱动器，搭配对应的伺服电机。该系列伺服驱动器以高精度、高响应速度著称，能满足包装线频繁启停、快速定位等复杂运动控制需求。

- 核心通信设备：捷米JM-ECTM-PN型Profinet转EtherCAT网关，作为整个系统通信的桥梁。它集成1个Profinet接口和2个EtherCAT接口，其中Profinet接口支持RT实时通信，可实现与西门子1200 PLC的高速稳定连接；EtherCAT接口支持CoE（CANopen over EtherCAT）协议，能够快速接入多个安川伺服驱动器。该网关支持最大254个EtherCAT从站，数据刷新周期最短可达1ms，满足高速包装线对实时性的严苛要求，并且具备-40℃~80宽温工作范围、IP30防护等级，可适应复杂工业环境。

2. 软件配置

- PLC编程：采用西门子TIA Portal博途软件进行PLC程序开发。通过该软件，可便捷地进行硬件组态、网络配置及逻辑程序编写，实现对包装线各工位运行流程的精准控制。

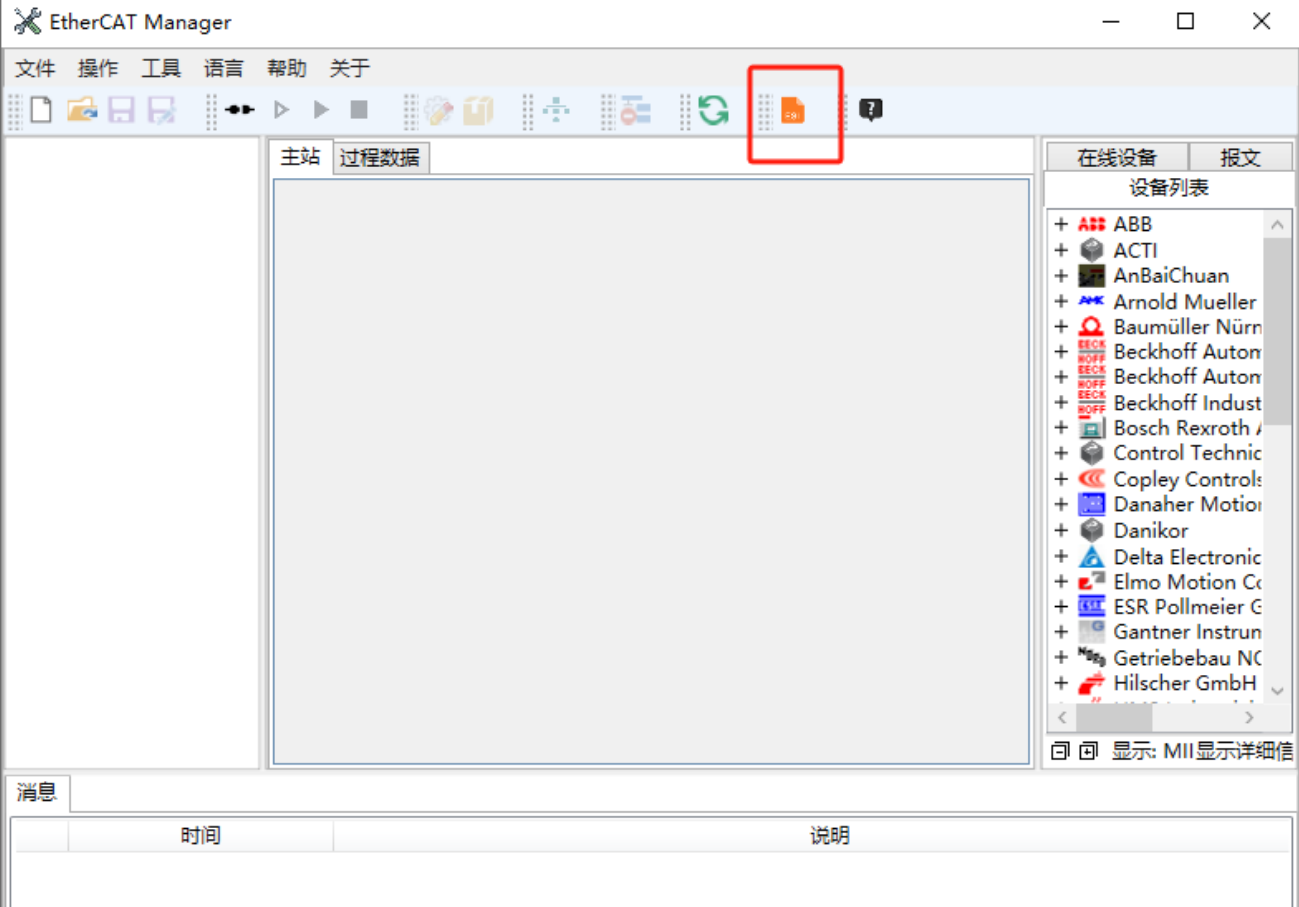

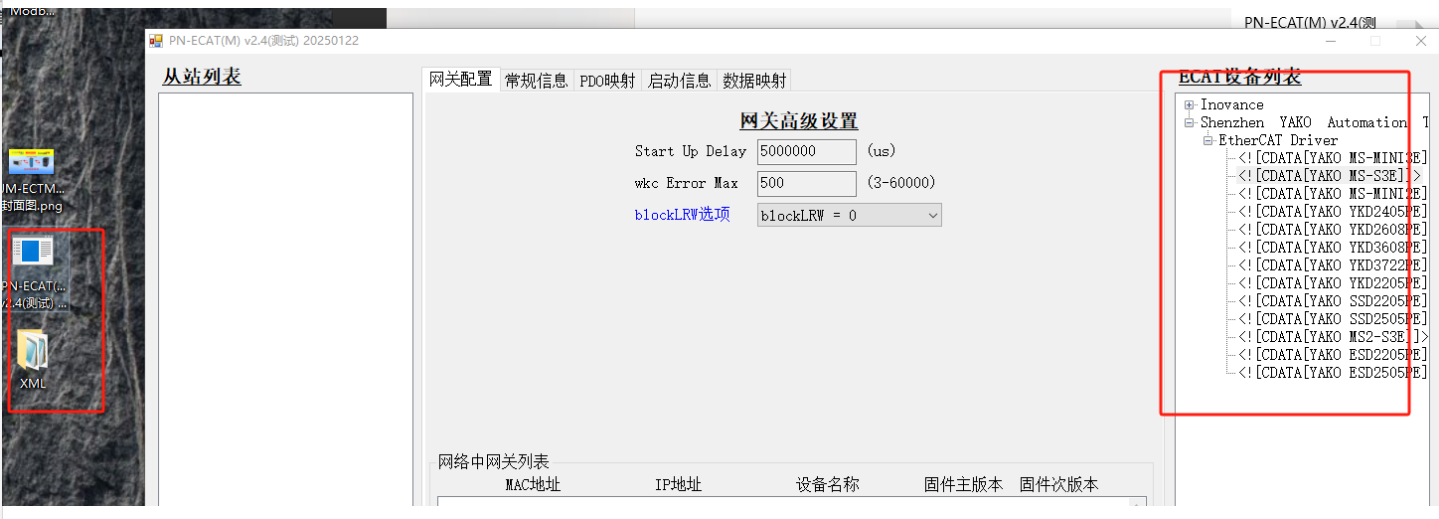

- EtherCAT网络配置：在TIA Portal中，借助捷米提供的GSDML文件完成JM-ECTM-PN网关的Profinet网络组态；通过EtherCAT专用配置工具，导入安川伺服驱动器对应的ESI文件（确保型号完全匹配，如Σ-7系列不同型号驱动器需对应专属ESI文件），完成EtherCAT从站添加与参数设置，包括通信周期、节点地址等关键参数。

- 伺服参数设置：可通过PLC程序在线修改安川伺服驱动器参数，也可使用安川专用调试软件SigmaWin+直接连接驱动器，对速度环增益、位置环增益、最大速度、加减速时间等参数进行精细调整，优化伺服系统运行性能。

3. 通信实现

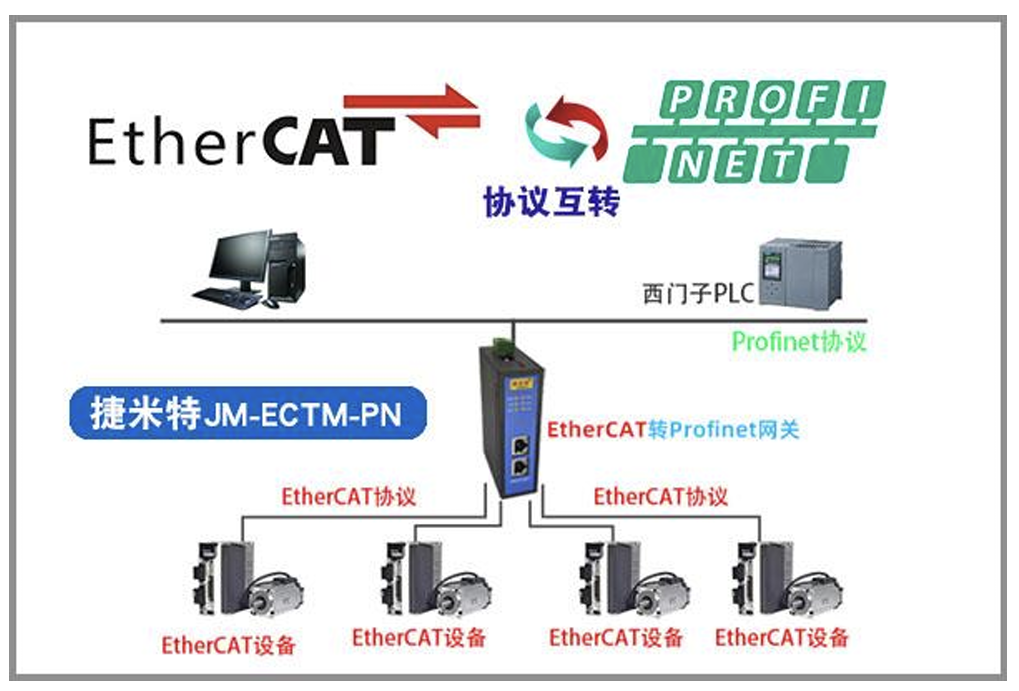

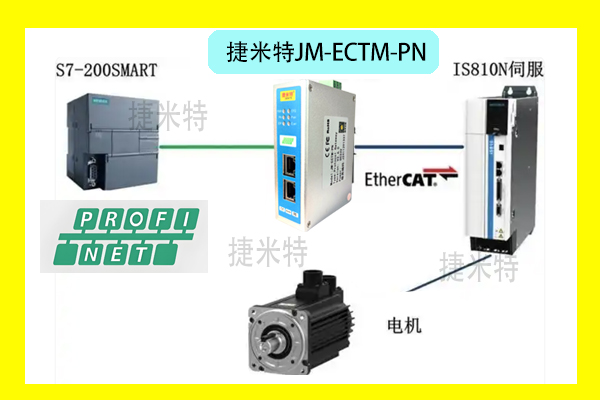

西门子1200 PLC通过Profinet网络将运动控制指令（如目标位置、运行速度、加速度等）发送至捷米JM-ECTM-PN网关，网关依据预设协议转换规则，将Profinet数据帧快速解析并封装为EtherCAT格式指令，通过EtherCAT网络下发至安川伺服驱动器。驱动器执行指令驱动电机运转后，将实时运行状态（如当前位置、实际速度、电机负载等）及故障信息以EtherCAT协议形式反馈至网关，网关再将数据逆向转换为Profinet协议格式，回传至PLC，从而构建起双向实时通信链路。

4. 同步控制

- 精准运动控制：PLC依据包装线生产工艺流程，按照预设节拍向各工作站伺服驱动器下发统一的运动控制指令，确保各工位机械动作精准衔接。例如，在物料输送、封装、贴标等工序间实现毫秒级时间同步。

- 实时反馈与动态调整：安川伺服驱动器以高频率（最高达1KHz）将电机运行状态反馈至PLC，PLC通过内置算法对反馈数据进行实时分析，若检测到某个工作站出现位置偏差或速度滞后，立即动态调整对应驱动器的控制参数，实现全系统的自动纠偏与同步校准。

- 完善的故障处理机制：PLC持续监测整个系统运行状态，一旦检测到伺服过载、超程、通信中断等异常情况，立即触发急停逻辑，停止相关工作站运行，并通过HMI人机界面、声光报警器等设备发出报警提示，同时记录故障代码与发生时间，便于快速定位与排除故障。

通过捷米JM-ECTM-PN型Profinet转EtherCAT网关的高效通信转换与精准控制，成功实现了西门子PLC对安川伺服系统的精确协同控制，显著提升了高速包装线多工作站的同步运行精度与稳定性，大幅提高了生产效率，降低了产品不良率，为工业自动化领域的类似项目提供了极具价值的参考方案。
