一、项目背景与改造痛点

某制造企业多条生产线长期使用西门子 S7‑200 系列 PLC，现场以 RS485/PPI 串口通信为主，随着智能制造升级，原有网络架构已无法满足生产需求，核心痛点集中在四点：

1. 通信速率低、实时性差：串口速率仅 187.5kbps，数据刷新慢，HMI 画面卡顿，影响工艺监控。

2. 接口资源冲突：单一口被编程、触摸屏、上位机争抢，无法同时在线监控与调试。

3. 组网与维护困难：布线复杂、距离受限、无统一以太网管理，故障排查耗时久。

4. 数据孤岛严重：PLC 数据无法接入 MES/SCADA 系统，难以实现远程监控与数字化管理。

企业希望在不更换 PLC、不修改程序、不停产前提下，低成本完成工业以太网升级。

二、解决方案与设备选型

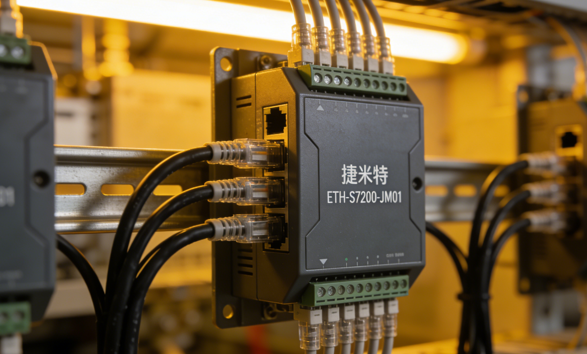

项目采用捷米特（JIEMITE）ETH‑S7200‑JM01 以太网转换器作为核心网关，实现 PPI/RS485 转以太网通信，打通老旧 PLC 与现代工业网络。

方案实施流程

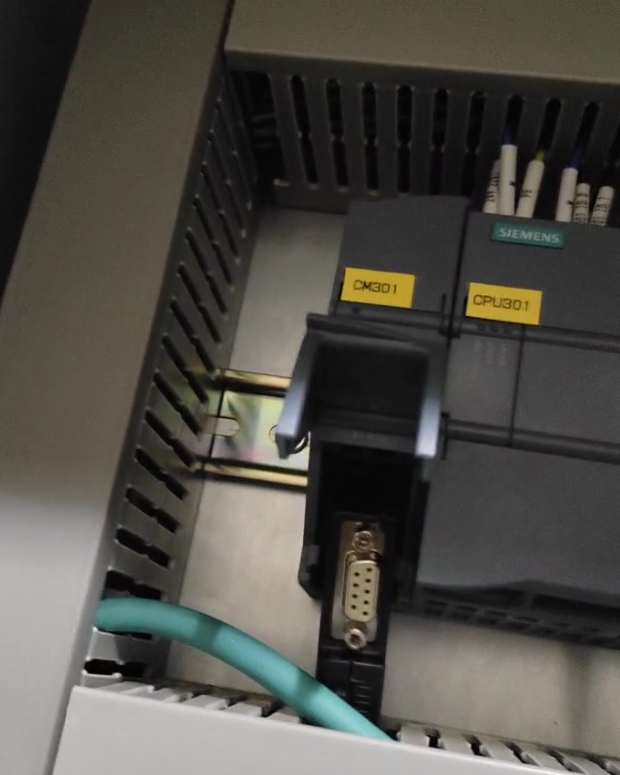

1. 硬件接入：ETH‑S7200‑JM01 直连 S7‑200 的 PPI 口，无需改动原有接线。

2. 参数配置：通过 JM‑Tools 工具快速设置 IP、波特率、协议模式，即插即用。

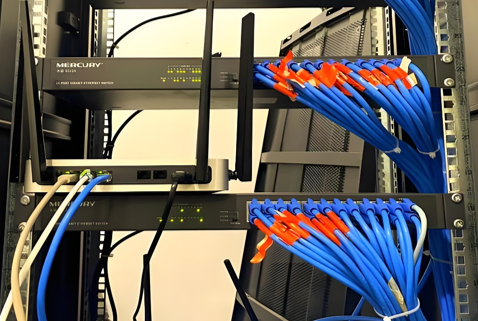

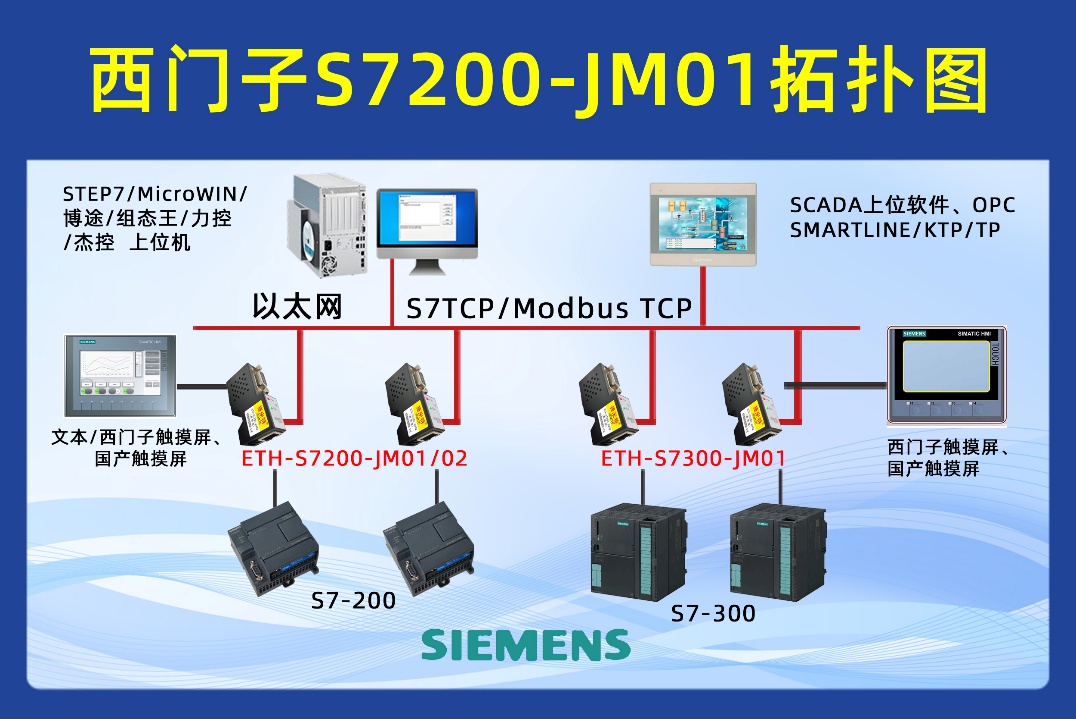

3. 网络部署：模块网口接入工业交换机，上位机、触摸屏、远程终端统一组网。

4. 系统联调：支持 S7 TCP、Modbus TCP 双协议，兼容各类组态软件与触摸屏。

整个改造单台设备30 分钟内完成部署，无需停机、无需改写 PLC 程序。

三、捷米特 ETH‑S7200‑JM01 核心功能亮点

1. 专用协议转换：精准实现 S7‑200 PPI/RS485 转标准以太网，兼容全系列 S7‑200。

2. 双通道独立运行：不占用 PLC 编程口，以太网监控 + 触摸屏通信可同时工作。

3. 高速稳定传输：10/100M 自适应，延迟 < 5ms，多主站并发访问不掉帧。

4. 工业级可靠设计：宽压供电、‑45~85℃宽温、抗干扰强，适配恶劣车间环境。

5. 便捷管理：支持网页配置、远程诊断、程序上下载，大幅降低维护成本。

6. 多协议兼容：支持 S7 TCP、Modbus TCP，无缝对接 WinCC、组态王、昆仑通态等系统。

四、使用前后效果对比

改造前

• 通信速率低，HMI 刷新延迟 > 200ms，曲线卡顿明显。

• 单口独占，编程、监控、触摸屏无法同时使用。

• 现场布线杂乱，通信距离短，抗干扰能力弱。

• 数据无法上传，生产状态依赖人工记录，故障排查平均耗时 1 小时以上。

• 远程监控不可行，工程师必须到现场调试。

改造后

• 以太网高速通信，画面刷新 < 50ms，流畅无卡顿。

• 多设备同时在线，远程编程 + 中控监控 + 本地触摸屏三不误。

• 标准化以太网布线，距离扩展至 100 米，抗干扰能力显著提升。

• 数据实时接入 MES/SCADA，实现全流程可视化与追溯。

• 支持远程诊断与程序下载，故障处理时间缩短至 10 分钟内。

• 改造综合成本仅为更换 PLC 方案的 15%，投入产出比极高。

五、应用价值总结

捷米特ETH‑S7200‑JM01以太网转换器，以轻量化、低成本、高可靠的方式，解决了老旧 S7‑200 PLC 接入工业以太网的核心难题。

• 打通数据壁垒：消除设备孤岛，实现全厂数据互联互通。

• 提升运维效率：远程调试、快速排障，降低人工与停机成本。

• 保护存量投资：无需更换硬件，最大化利用现有设备价值。

• 支撑数字化升级：为 MES、SCADA、数字孪生等系统提供稳定数据底座。

相关技术交流请给邵工留言
