一、项目背景

某重型装备制造企业专注于新能源商用车及重型结构件生产，车间内部署 23 台托利多电子吊秤，分布于各吊装工位、物料转运区及成品检测环节，主要用于物料称重、工序计量与质量把控。企业现有主控系统为罗克韦尔 1756 系列 PLC，采用 EtherNet/IP 协议，负责整车间的生产调度、安全管控及数据汇总；而现场 23 台托利多电子吊秤均采用 Profinet 协议，与罗克韦尔 1756 PLC 的 EtherNet/IP 协议无法直接兼容，导致无法实现数据互通，成为生产管控的核心痛点。

为解决协议不兼容问题，项目引入捷米特 EtherNet/IP 转 ProfiNet 协议转换网关，无需更换原有 PLC、吊秤设备，也无需改动原有程序，仅通过网关实现双向协议转换，打通主控系统与现场设备的通讯壁垒，实现全流程数据互通，兼顾生产效率与操作安全性，适配重型装备生产的严苛需求。

二、系统架构与实现方案

（一）整体架构

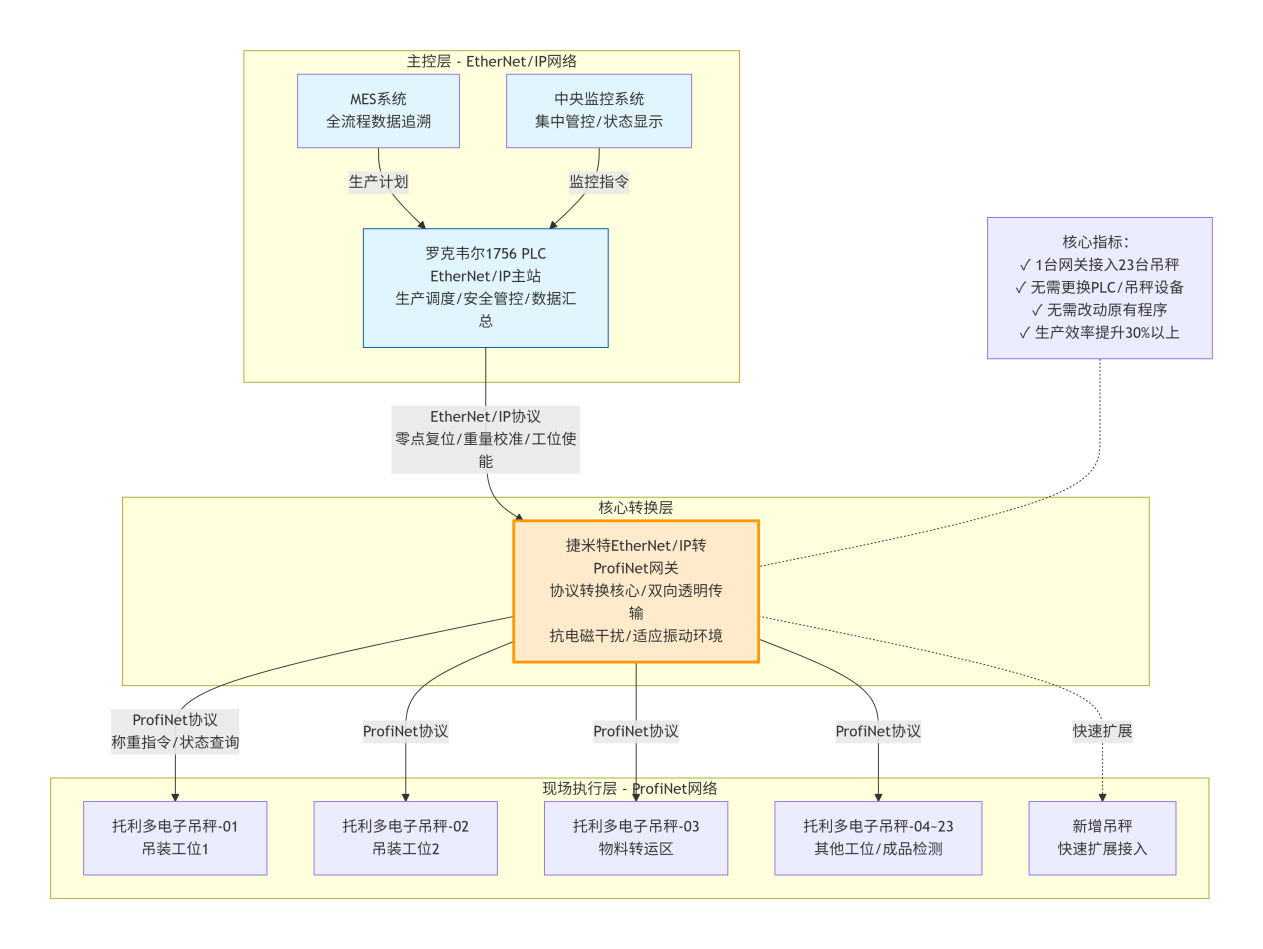

采用 “主控层 + 转换层 + 现场执行层” 的三层架构，无需重构现有设备，仅通过协议转换网关实现数据互通，具体如下：

1. 主控层：罗克韦尔 1756 PLC（EtherNet/IP 主站），负责全局指令下发、数据汇总与安全逻辑控制，是整个系统的 “大脑”，统筹所有设备的运行调度；

2. 转换层：捷米特 EtherNet/IP 转 ProfiNet 协议转换网关，作为核心通讯枢纽，承接 PLC 与吊秤之间的协议转换，实现双向数据传输；

3. 现场执行层：23 台托利多电子吊秤（Profinet 从站），接收网关转发的指令，执行称重、数据反馈等操作，同时上传自身运行状态。

（二）核心数据交互逻辑

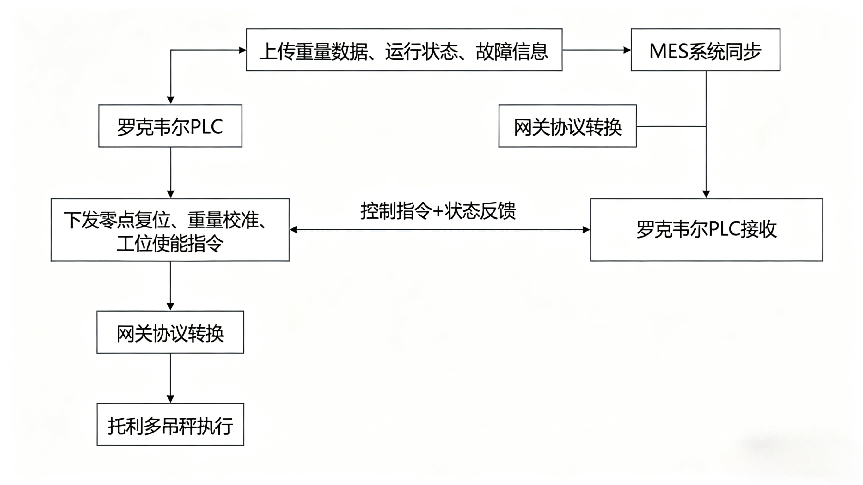

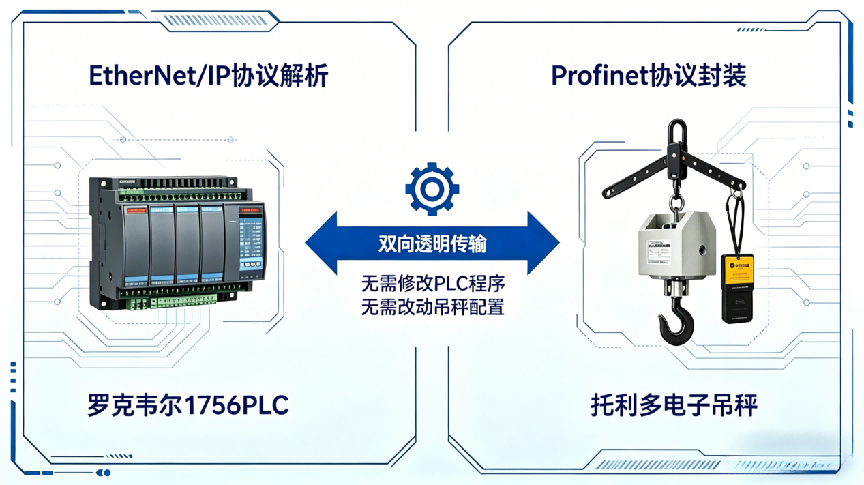

网关实现全透明双向通讯，无需额外修改 PLC 程序及吊秤配置，具体交互流程如下：

1. 罗克韦尔 1756 PLC 下发控制指令（如零点复位、重量校准、工位使能等），经网关转换为 Profinet 协议，传输至各台托利多吊秤；

2. 托利多吊秤将自身运行状态、重量数据、故障信息上传至网关，经协议转换后，同步至罗克韦尔 1756 PLC，实现数据实时同步；

3. 所有数据可直接对接车间 MES 系统，实现生产全流程可追溯，无需人工干预，彻底解决协议不兼容的问题。

（三）网关核心作用

作为 EtherNet/IP 与 Profinet 协议的衔接核心，网关承担双向数据翻译、信号中转功能，无需改动原有 PLC 程序和吊秤配置，即可实现罗克韦尔 1756 PLC 与 23 台吊秤的无缝通讯，同时具备抗电磁干扰、适应车间振动环境的特性，避免数据丢包或误触发，保障生产连续稳定。

三、应用效果

1. 协议互通：通过捷米特协议转换网关，彻底打破 EtherNet/IP 与 Profinet 的协议壁垒，罗克韦尔 1756 PLC 可实时读取 23 台托利多吊秤的重量数据、运行状态，实现集中管控，不再存在数据孤岛；

2. 效率提升：取消人工抄录数据，实现 PLC 对所有吊秤的集中监控，故障排查时间大幅缩短，生产效率提升 30% 以上，彻底杜绝人工记录的误差；

3. 安全可控：网关具备强抗干扰能力，适应车间复杂工况，无通讯中断、数据丢失等问题，保障 23 台吊秤与 PLC 的稳定联动，无安全隐患；

4. 低成本落地：无需更换原有 PLC、吊秤设备，仅通过协议转换网关实现全流程通讯，大幅降低改造成本，同时满足质量追溯要求。

四、项目价值

1. 兼容性强：无需替换原有 PLC、吊秤设备，仅通过协议转换网关，即可实现罗克韦尔 1756 PLC 与托利多吊秤的全链路通讯，适配多车型、多工位的生产需求；

2. 运维便捷：工业网关支持远程诊断，故障排查高效，无需专业操作，降低运维成本；

3. 数字化升级：搭建完整的数据传输链路，为车间 MES 系统提供稳定的数据支撑，无需重构产线，适配重型装备生产的灵活调度需求；

4. 长期稳定：网关适配工业现场的振动、强电磁环境，保障生产连续运行，无需额外投入硬件成本，实现生产数据全流程可追溯，满足质量管控要求。
