一、项目应用背景

某重型商用车制造基地在智能渣土自卸车 / 新能源重卡总装与车载电控升级项目中，采用 工业 PLC 主控 + 车载 J1939 动力总成” 的混合控制架构。

· 上层控制层：采用西门子 S7-1500 PLC（ProfiNet 主站），作为整车 / 产线控制核心，负责整车逻辑控制、安全联锁、工艺参数管理与上装设备（举升、密闭、液压）伺服驱动。

· 下层车载层：底盘康明斯 / 潍柴发动机、艾里逊变速箱、后处理系统均采用SAE J1939车载协议，ECU 实时输出转速、水温、机油压力、扭矩、故障码等信号。

改造前核心痛点

1. 协议壁垒，数据孤岛：ProfiNet 与 SAE J1939 原生不兼容，PLC 无法实时获取发动机 / 变速箱就绪、扭矩、故障、转速状态，上装举升与底盘动力时序错位、协同失控。

2. 动力匹配差，油耗偏高：举升机构动作与发动机输出不匹配，出现大马拉小车、空转高油耗，整车综合油耗偏高12% 以上。

3. 安全联锁缺失：底盘未就绪时上装误触发，或举升时发动机异常无急停，存在倾翻、爆缸、液压冲击安全隐患。

4. 运维割裂，排障缓慢：底盘 J1939 诊断需专用工具，PLC 与车载系统独立监控，联动故障排查平均 >4 小时 ，运维效率极低。

5. 工况恶劣，通讯不稳：车载强电磁、振动、-40℃~85℃宽温环境，传统接线易丢包、误信号、通讯中断。

二、系统架构与方案（捷米特网关）

核心设备

· 捷米特 JM-PN-1939 协议转换网关（ProfiNet 转 SAE J1939）

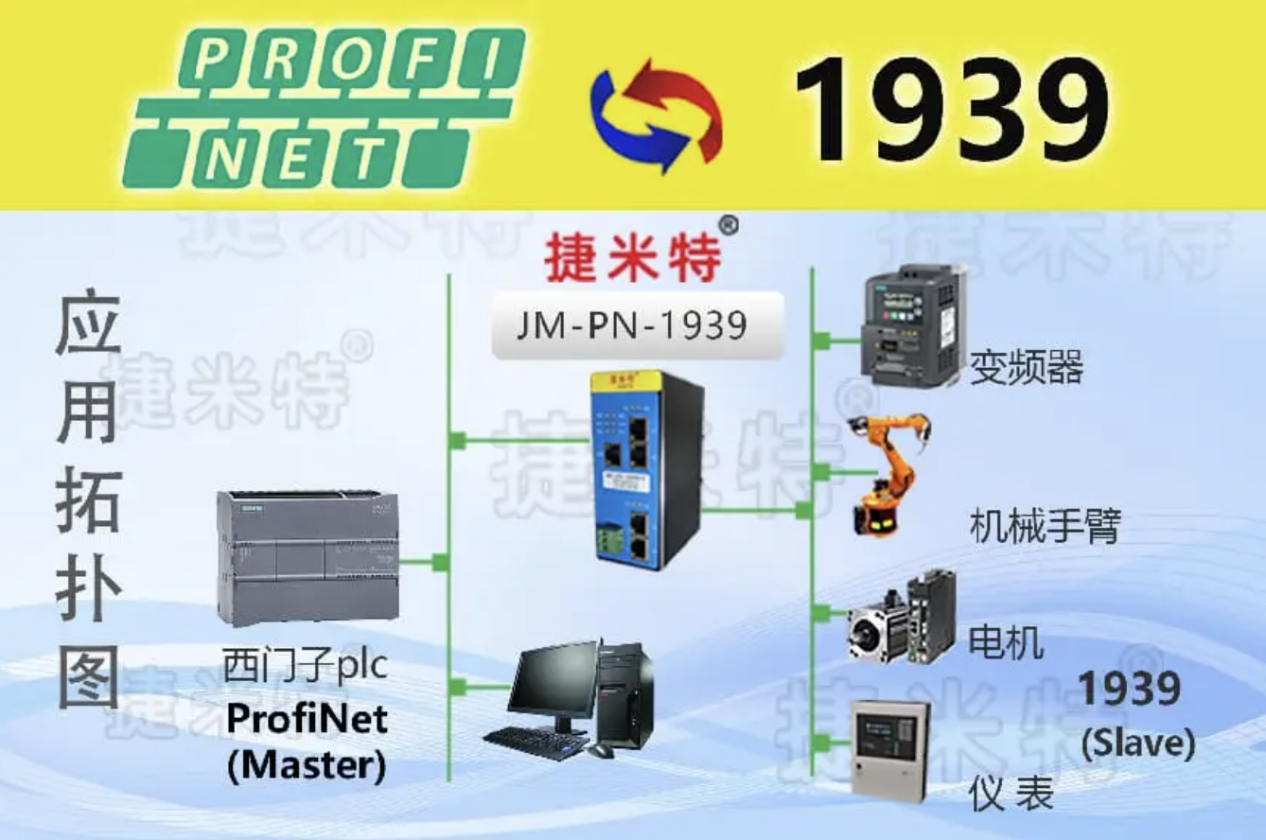

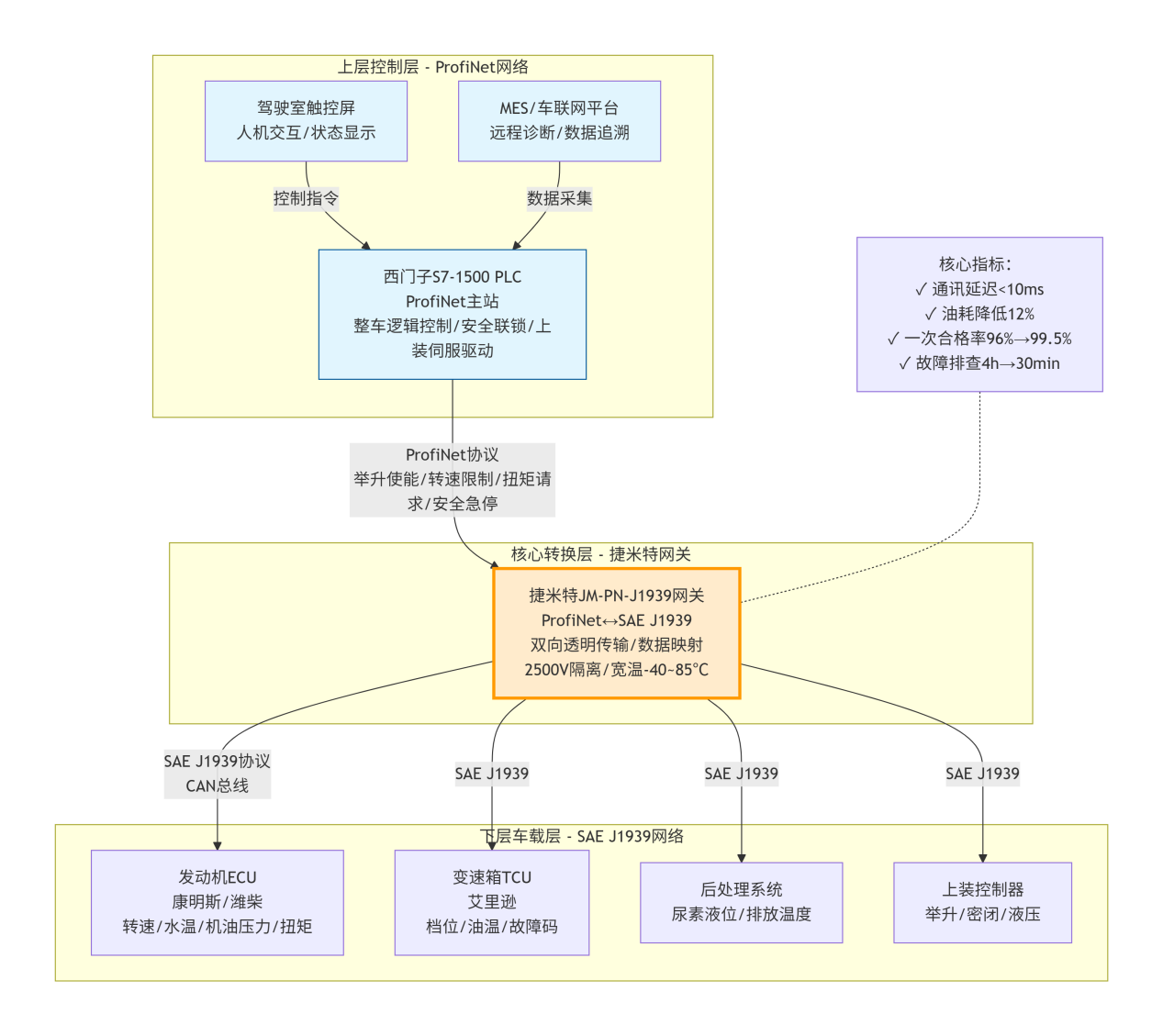

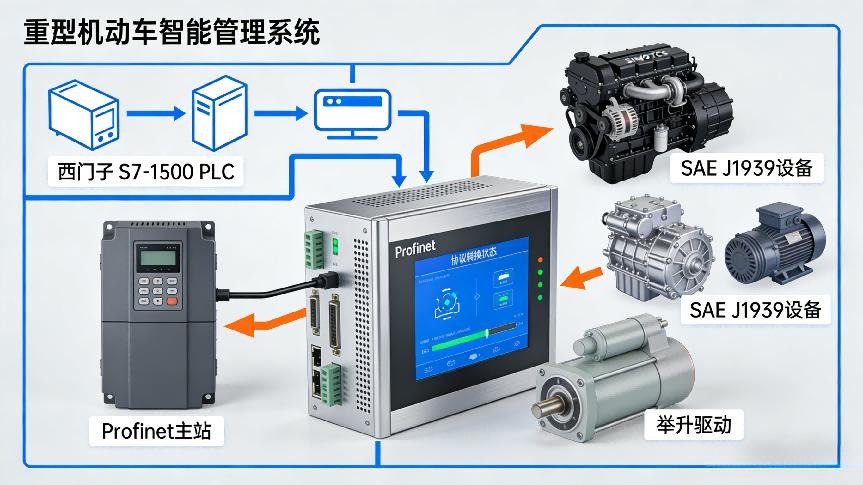

三层协同架构

1. 上层（ProfiNet 主站）：西门子 S7-1500 PLC → 整车控制、安全逻辑、指令下发。

2. 中层（转换层）：捷米特 JM-PN-1939 协议转换网关 → 双向翻译、数据映射、电气隔离、抗干扰。

3. 下层（J1939 从站）：发动机 ECU、变速箱 TCU、后处理、车载传感器。

核心数据交互（双向透明）

· 下行（PLC→车载）：ProfiNet 指令（举升使能、转速限制、扭矩请求、安全急停）→ 网关转 J1939 → 精准控制底盘动力匹配。

· 上行（车载→PLC）：J1939 数据（发动机转速 / 水温 / 扭矩 / 故障码、变速箱档位、机油压力、车速）→ 网关转 ProfiNet → 实时上送至 PLC 与 MES，全链路可视化。

捷米特网关核心优势

· 双协议原生栈，<10ms 低延迟，满足车载实时控制。

· 2500V 电气隔离、宽温 - 40℃~85℃、EMC 工业四级抗干扰。

· 自动识别 J1939 报文、支持 PGN/SPN 映射、GSD 文件一键组态。

· 导轨安装、IP40 防护、车载级抗震，适配商用车 / 工程机械恶劣工况。

三、系统运行与应用效果

动力精准匹配，油耗显著下降整车举升 / 行驶动力智能匹配，油耗降低 12%，单台年节油成本超1.8 万元。

协同零延迟，安全全面闭环实现底盘就绪→上装允许、举升中→动力限扭、故障→立即急停全联锁，安全事故率降为 0。

数据全采集，质量可追溯发动机 / 变速箱全参数实时采集，装配与运行数据100% 可追溯，整车一次合格率96%→99.5%。

运维高效，排障时间大幅缩短统一在西门子 PLC 监控底盘 + 上装全状态，网关远程诊断，故障排查从4 小时→30 分钟内，运维效率提升 87.5%。

稳定可靠，适应严苛工况强电磁 / 振动环境下零丢包、零误动作，非计划停机每月 10 小时→0.8 小时内，支持24 小时连续作业。

四、项目核心应用价值

· 打破协议壁垒：用捷米特ProfiNet转SAE J1939协议转换网关，实现工业 PLC（欧系）与车载 J1939（日系 / 美系）无缝互联。

· 车载智能升级：传统机械车→智能网联商用车，动力、安全、运维全面数字化。

· 柔性改造、降本增效：不换原有 PLC/ECU、不改核心程序，3 天快速部署，改造成本降低 70%，年综合效益超 200 万元。

· 数据底座支撑：为车联网、远程诊断、 predictive maintenance提供实时、完整、可靠的数据基础。
