一、项目背景与行业痛点

轧钢车间的粗轧、精轧、控温、输送线普遍采用松下 FP2SH PLC 作为核心控制器，负责轧制速度、辊缝调节、温度闭环、张力控制等关键工艺。该 PLC 仅配备RS422 圆口，无原生以太网接口，传统串口通信在高温、油污、强振动、强电磁的轧钢环境下问题突出：

1. 轧制压力、温度、速度、辊缝等海量数据传输滞后，无法实时同步；

2. 串口通信距离短、抗干扰能力差，频繁出现数据丢包、断线，影响轧制精度；

3. 上位机、现场威纶触摸屏、检测仪表多主站同时访问时，串口冲突严重，无法满足高速、连续、高精度轧钢生产与远程运维需求。

二、解决方案

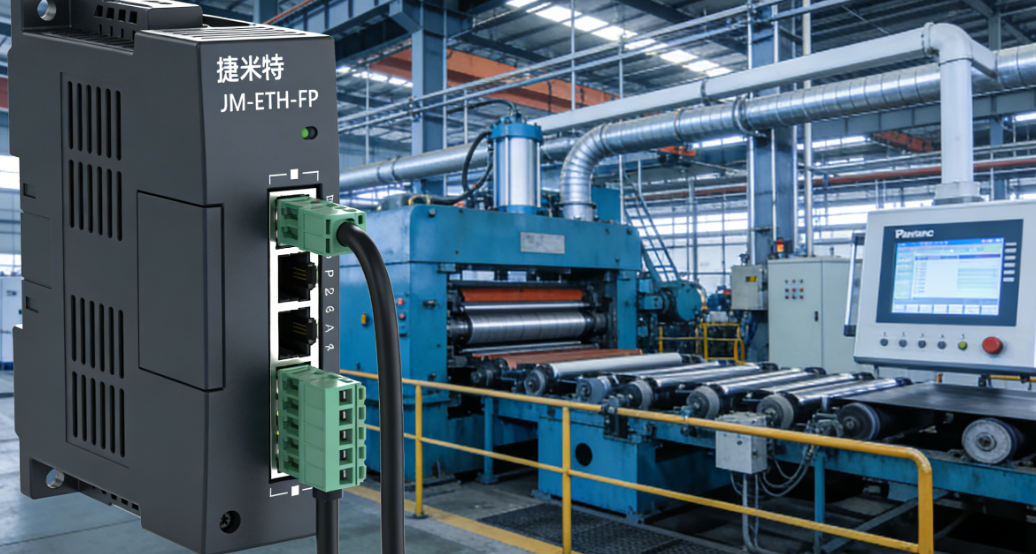

捷米特 JM-ETH-FP 以太网模块专为松下 FP2SH PLC 设计，可直接对接RS422 圆口，不占用 PLC 原生通信口，实现 Modbus RTU/ASCII 转 ModbusTCP 高速通信，支持多主机并发访问，工业级宽温、抗干扰设计，完美适配轧钢恶劣工况。

核心功能：

· 协议转换：ModbusRTU ↔ ModbusTCP

· 接口：RS422 圆口转 RJ45 以太网

· 多主站：最多支持 6 台上位机 / 触摸屏同时在线

· 复用接口：可直连威纶触摸屏，本地与远程同步监控

· 配置方式：Web 页面配置，简单快捷

三、系统架构

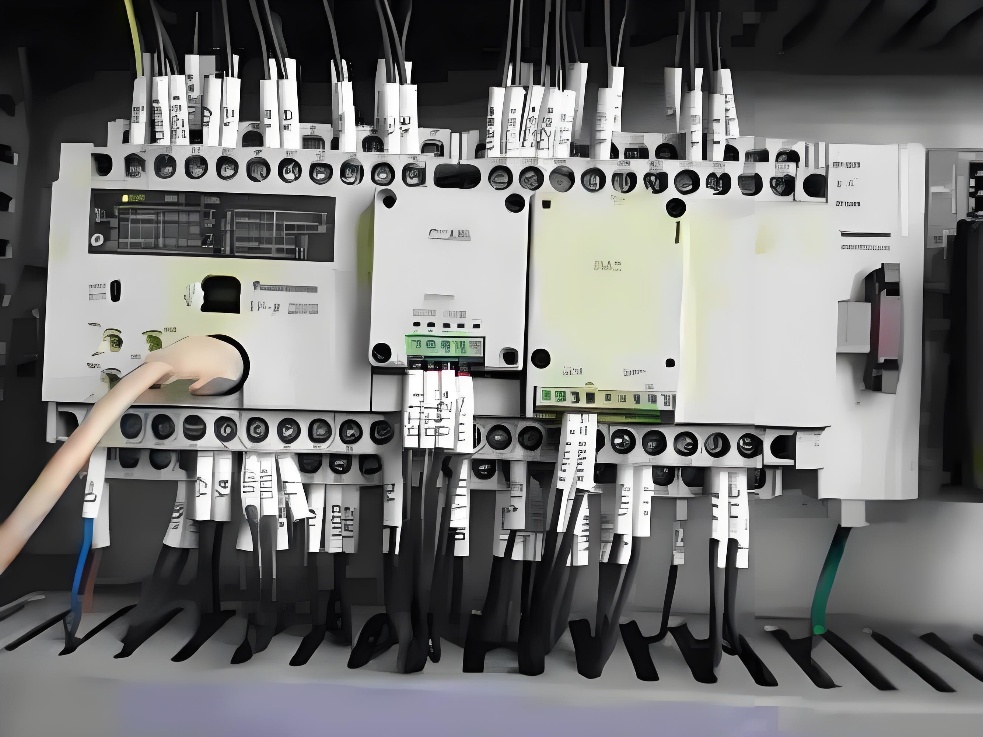

· PLC：松下 FP2SH（RS422 圆口），负责轧机逻辑、速度闭环、温控、安全联锁

· 以太网模块：捷米特 JM-ETH-FP，对接 RS422 圆口，扩展以太网通信

· 上位机：轧钢中控室监控计算机，实现远程集中监控、数据归档、故障诊断

· 触摸屏：威纶通触摸屏，本地实时监控、参数微调、手动操作、报警提示

四、实施过程

1. 硬件安装

将 JM-ETH-FP 模块导轨安装，通过专用转接线连接 PLC RS422 圆口，以太网口接入车间工业环网，威纶触摸屏接入模块复用通信口，所有线缆采用耐高温、抗油污屏蔽线缆。

2. 网络配置

通过 Web 界面设置模块静态 IP、子网掩码、网关，与上位机、触摸屏同网段；配置串口波特率、数据位、校验位，与 PLC 完全匹配。

3. 软件配置

上位机组态软件配置 ModbusTCP 驱动，绑定轧制速度、温度、辊缝、张力等数据点；威纶触摸屏组态轧钢工艺画面、实时曲线、参数设定、故障报警界面。

4. 功能测试

系统上电后，验证远程监控、参数下发、数据采集、报警联动、本地操作等功能，确保高温强干扰环境下通信稳定无丢包。

五、应用效果

1. 轧制精度提升：数据实时高速传输，温控与速度控制更精准。

2. 通信稳定可靠：以太网抗干扰强，适配轧钢车间恶劣环境，长期无断线。

3. 运维高效便捷：中控室远程调参、诊断故障，减少现场高危作业。

4. 操作直观安全：威纶触摸屏界面清晰，现场操作简单，异常快速报警。

5. 数据可追溯：历史数据自动存储，支持班次、批次、钢种查询分析。

六、总结

捷米特 JM-ETH-FP 模块通过RS422 圆口与松下 FP2SH PLC 稳定对接，成功补齐以太网短板，解决轧钢车间串口通信慢、易干扰、多机冲突的痛点。搭配威纶触摸屏实现本地操作 + 远程集中监控一体化，大幅提升轧钢生产效率、产品精度与系统安全性，为轧钢车间智能化改造提供成熟可靠方案。

(具体内容配置过程及其他相关咨询可联系杨工。)
