一、行业痛点
在工业水处理领域，如化工废水处理、工业纯水制备等场景中，欧姆龙 CP1L PLC 被广泛应用于水泵、加药泵、过滤器、液位阀等水处理设备的逻辑控制，其稳定的性能能适应工业现场的复杂环境，但该 PLC 无网口的设计成为水处理系统智能化管控的关键短板。传统水处理系统中，操作人员仅能通过现场的 MCGS 触摸屏查看液位、PH 值、电导率、加药量等基础参数，PLC 的程序调试和参数修改需现场操作；水处理的关键运行数据无法实时上传至上位机，无法实现远程监控和数据存储，管理人员难以远程掌握水处理系统的运行状态；当出现水泵故障、加药异常、水质超标等问题时，无法及时收到报警信息，易导致水质处理不达标、设备损坏甚至环保事故，同时人工现场巡检的方式不仅效率低，还存在化工现场的安全隐患。
二、解决方案
针对工业水处理行业的实际痛点，捷米特量身打造的 JM-ETH-CP 欧姆龙 PLC 以太网模块提供了一站式解决方案。该模块专为欧姆龙 CP1L 系列 PLC 设计，即插即用的安装方式无需改动原系统线路，不占用 PLC 原有通讯口，其专用扩展接口可直接对接工业水处理现场的 MCGS 触摸屏，保障现场本地操作与监控功能不受影响。模块支持 FINS/UDP、FINS/TCP 等欧姆龙原生以太网协议，可实现与 CX-Programmer 编程软件的远程以太网通讯，方便技术人员远程调试 PLC 程序；同时集成 ModbusTCP 服务器，完美兼容 MCGS、组态王等工业水处理常用上位机软件，实现水处理数据的实时采集、远程监控和智能管控。
三、实施过程
（一）现场勘查与规划
捷米特技术团队对某化工企业的工业废水处理站进行了详细的现场勘查，发现该处理站的多套水处理单元均采用欧姆龙 CP1L PLC 控制，每套 PLC 的通讯口均连接 MCGS 触摸屏，用于现场操作人员监控水质参数和设备运行状态，调整加药泵频率、水泵启停等参数。项目核心需求是在保留 MCGS 触摸屏现场操作功能的基础上，实现上位机对所有水处理单元的集中远程监控，实时采集 PH 值、电导率、液位、流量等水质和设备运行数据，实现水质超标、设备故障的远程报警，同时支持技术人员远程对 PLC 进行程序调试和参数修改，减少现场作业的安全风险。经技术评估，JM-ETH-CP 以太网模块的多接口设计、多协议支持和工业级防护性能，可完美适配化工废水处理站的现场环境和智能化改造需求。
（二）模块安装与配置

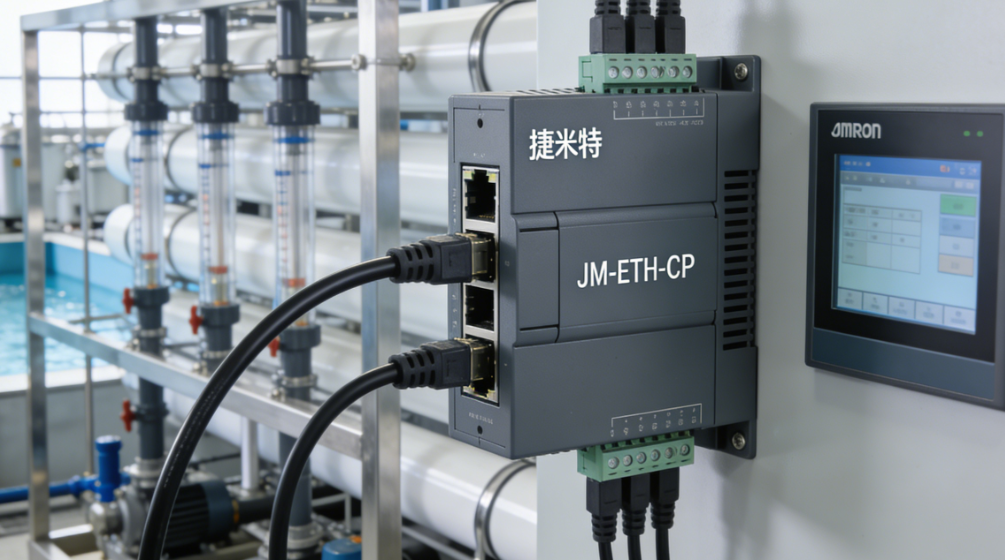

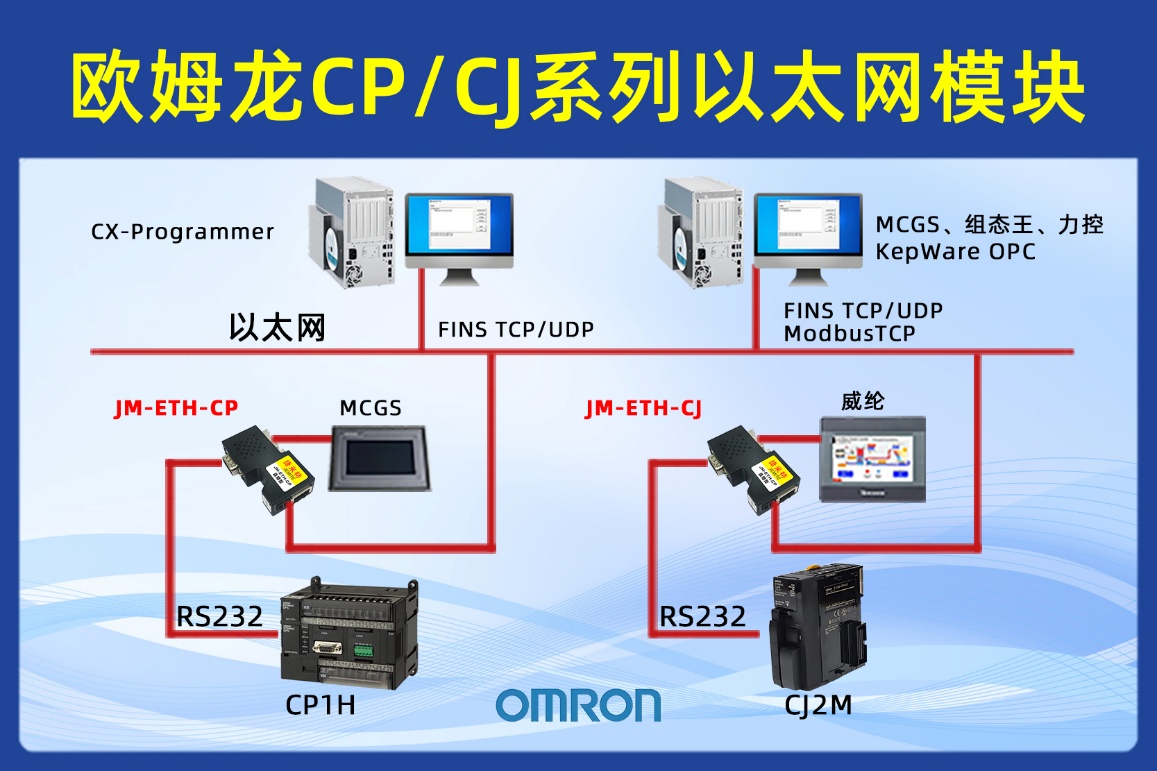

1. 接口连接：JM-ETH-CP 以太网模块拥有 DB9 通讯母口 X1、DB9 通讯母口 X2 和 RJ45 通讯口 X3 三个工业级接口，适应工业水处理现场的复杂布线环境。技术人员将模块 X1 接口直接插装在欧姆龙 CP1L PLC 的 DB9 通讯口，实现与 PLC 的底层数据双向互通；X2 接口连接原系统的 MCGS 触摸屏通讯电缆，确保现场操作人员可通过触摸屏正常进行本地控制和参数查看；RJ45 通讯口 X3 通过屏蔽工业网线与废水处理站的中控室上位机相连，同时将所有水处理单元的模块接入工业局域网，实现集中组网。
2. 参数设置：利用水处理系统低负荷运行的间隙，技术人员完成模块物理连接后，通过笔记本电脑登录模块的 Web 服务器，输入默认 IP 地址 192.168.1.178 进入参数设置界面。根据化工企业的工业网络规划，为每个水处理单元的模块分配唯一的静态 IP 地址，匹配 PLC 与 MCGS 触摸屏的通讯波特率、校验位等参数，开启 FINS TCP 协议以实现与 CX-Programmer 的通讯，开启 ModbusTCP 协议以实现与上位机的数据交互，同时设置数据传输的超时时间和重连机制，适配工业现场的网络环境。参数配置完成后保存并重启模块，经测试，模块与 PLC、MCGS 触摸屏的通讯链路稳定，无数据延迟和丢包现象。
（三）系统调试与优化
通信测试：模块安装配置完成后，技术人员首先进行通讯功能测试，通过中控室的 CX-Programmer 编程软件，可直接通过以太网对各水处理单元的 PLC 进行在线程序调试、程序上下载和实时状态监控，水泵启停、加药泵频率、阀门开关等 PLC 输出信号均可在上位机实时显示，证明以太网模块的远程通讯功能稳定可靠，无需现场接触 PLC 即可完成调试工作。
四、应用效果
（一）保障水处理稳定达标
JM-ETH-CP 以太网模块的接入，实现了工业水处理数据的实时高速传输和远程智能管控，当出现水质超标、设备异常等情况时，系统可立即触发报警并实现部分参数的自动调整，有效避免了因人工发现不及时导致的水质处理不达标问题，出水水质达标率从原来的 95% 提升至 99.8% 以上。同时，技术人员可远程对 PLC 进行程序调试和参数修改，减少了现场作业次数，降低了化工现场的安全作业风险，设备故障处理时间平均减少 80%，保障了水处理系统的连续稳定运行。
（二）增强系统兼容性与拓展性
捷米特 JM-ETH-CP 模块支持 FINS、ModbusTCP 等多种工业通用协议，完美兼容 MCGS 触摸屏、CX-Programmer、组态王等工业水处理领域常用软件，可与企业的环保监测系统、MES 系统无缝对接，实现水处理数据的环保联网上报和生产数据的全流程追溯。模块的工业局域网组网能力，支持后期水处理站新增处理单元的无缝接入，仅需为新模块分配 IP 地址，即可纳入集中监控体系，为企业水处理系统的扩产和智能化升级提供了灵活的硬件支撑，同时模块的工业级防护性能可适应化工现场的恶劣环境，保障系统长期稳定运行。
五、总结
捷米特 JM-ETH-CP 欧姆龙 PLC 以太网模块在工业水处理系统的成功应用，有效解决了欧姆龙 CP1L PLC 无网口、无法实现远程监控和上位机通讯的行业痛点，在保留 MCGS 触摸屏现场操作与监控功能的前提下，实现了 PLC、MCGS 触摸屏、上位机的三方数据互联互通，推动了工业水处理系统的数字化和智能化升级。该模块的应用不仅保障了水处理出水水质的稳定达标，降低了现场作业的安全风险，还实现了水处理站的集中远程管控，大幅减少了人工成本，提升了管理效率。
(具体内容配置过程及其他相关咨询可联系杨工。)
