一、项目背景与核心痛点

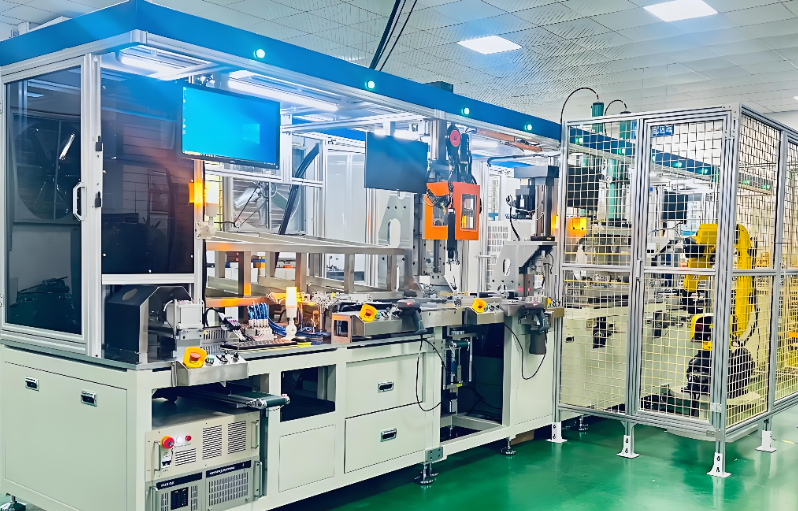

某自动化生产线控制系统采用西门子 S7-200 Smart PLC作为核心控制单元，负责现场设备的逻辑控制与数据采集。随着企业数字化升级需求的推进，项目组计划引入西门子 1500 PLC实现多设备协同，并部署上位机监控系统进行集中管理。

然而，S7-200 Smart PLC 原生仅支持 PPI 等串口通讯协议，无法直接接入以太网，导致项目面临三大核心痛点：

1. 通讯孤岛：S7-200 Smart 无法与西门子 1500 PLC 等以太网设备直接通讯，数据交互受阻。

2. 监控受限：无法接入基于 Modbus TCP 协议的上位机系统，生产数据无法实时上传与分析。

3. 设备兼容：原有国产触摸屏与 S7-200 Smart 的连接依赖串口，布线复杂且扩展性差。

二、解决方案：捷米特 ETH-S7200-JM01 PLUS 以太网模块

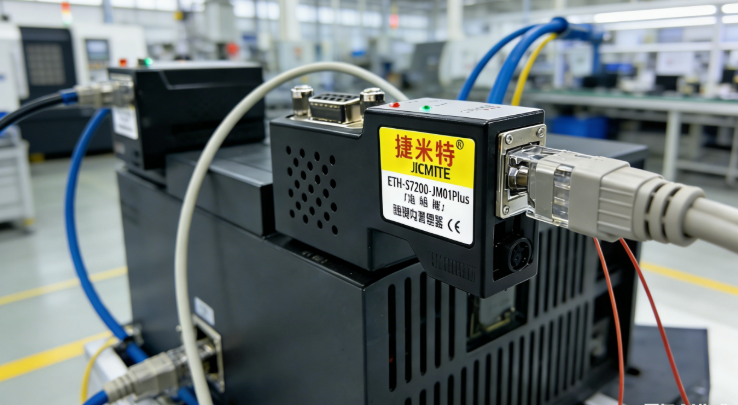

为彻底解决上述问题，项目组选用捷米特（JIEMITE）ETH-S7200-JM01 PLUS 直通型 PPI 以太网处理器，作为 S7-200 Smart PLC 的以太网转换器，构建起高效、兼容的通讯链路。

核心功能亮点

• 双网口设计：一个网口直接连接 S7-200 Smart PLC，另一个网口支持 Modbus TCP 协议，可无缝对接西门子 1500 PLC、上位机等以太网设备。

• 原生协议支持：完美兼容西门子 S7-200 系列 PPI 协议，无需修改 PLC 程序即可实现数据透明传输。

• 九针串口适配：顶端九针口可直接连接国产触摸屏，无需额外转换模块，简化了系统架构。

• 即插即用：配置简单，支持自动侦测波特率，大幅降低了调试难度与时间成本。

三、实施过程与效果对比

实施前：通讯瓶颈制约生产效率

• 数据交互：S7-200 Smart 与 1500 PLC 之间无法直接通讯，需通过中间继电器或第三方模块中转，数据延迟高，可靠性差。

• 监控能力：生产数据仅能在本地触摸屏上查看，无法实现远程监控与历史追溯，决策缺乏数据支撑。

• 系统扩展：新增设备需重新布线，系统扩展性差，维护成本高。

实施后：全链路打通，效率显著提升

1. 设备连接：将捷米特 ETH-S7200-JM01 PLUS 的 PPI 口与 S7-200 Smart 的 RS485 口连接，网口接入工业以太网交换机。

2. 协议转换：网关自动将 PPI 协议转换为 Modbus TCP 协议，使 S7-200 Smart 的数据能够被西门子 1500 PLC 和上位机直接读取。

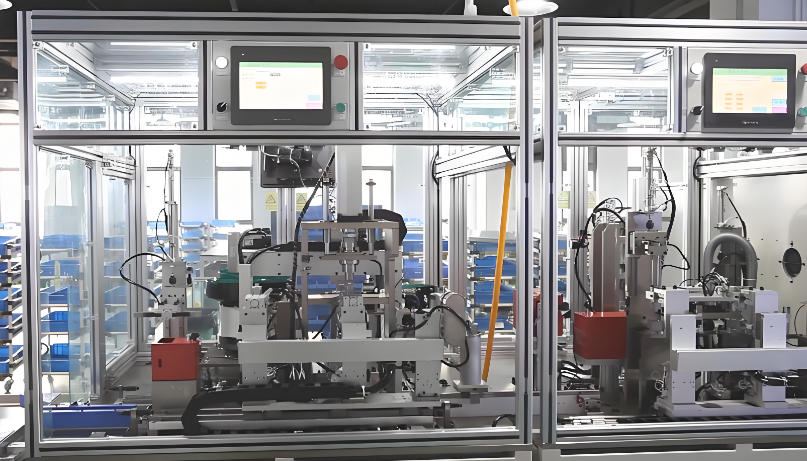

3. 人机交互：通过顶端九针口连接国产触摸屏，实现了本地操作与远程监控的双重保障。

实施效果

• 通讯效率：数据传输延迟从秒级降至毫秒级，实现了多 PLC 之间的实时协同控制。

• 监控能力：上位机系统可实时采集 S7-200 Smart 的运行数据，生成报表并进行趋势分析，为生产决策提供了有力支持。

• 系统扩展：新增以太网设备只需接入交换机即可，无需修改原有系统，扩展性大幅提升。

• 成本控制：替代了多个中间转换模块，降低了硬件成本与维护工作量。

四、总结

捷米特 ETH-S7200-JM01 PLUS 以太网模块成功破解了西门子 S7-200 Smart PLC 的通讯壁垒，实现了与西门子 1500 PLC、上位机及国产触摸屏的无缝对接。该方案不仅解决了企业数字化升级中的核心痛点，还为后续的系统扩展与功能升级奠定了坚实基础。
