一、项目背景

某 3C 电子企业精密装配车间，以西门子 S7-1200/S7-300 PLC为核心控制系统，采用PROFINET工业以太网组网，负责整条产线的逻辑控制、工艺调度与安全联锁。在装配工位，大量发那科工业机器人承担着精密抓取、对位、压装、检测等关键工序，其控制系统则采用CC-Link IE总线通讯。

由于 PROFINET 与 CC-Link IE 属于两种异构工业总线协议，二者无法直接互联互通。前期项目采用硬接线方式实现少量 IO 信号交互，不仅布线复杂、信号点有限、扩展性差，还存在响应延迟高、抗干扰能力弱等问题。机器人的位置信息、扭矩数据、运行状态、故障报警等关键数据无法实时上传至 PLC 与上位系统，导致设备信息孤岛、运维效率低下、故障定位困难，严重制约了装配精度与生产效率的提升。同时，车间正推进数字化工厂建设，亟需实现设备集中监控、生产数据记录与质量追溯，原有通讯方式已无法满足智能制造的发展需求。为此，企业决定采用PROFINET 转 CC-Link IE 协议转换网关，实现 PLC 与机器人的无缝对接。

二、解决方案

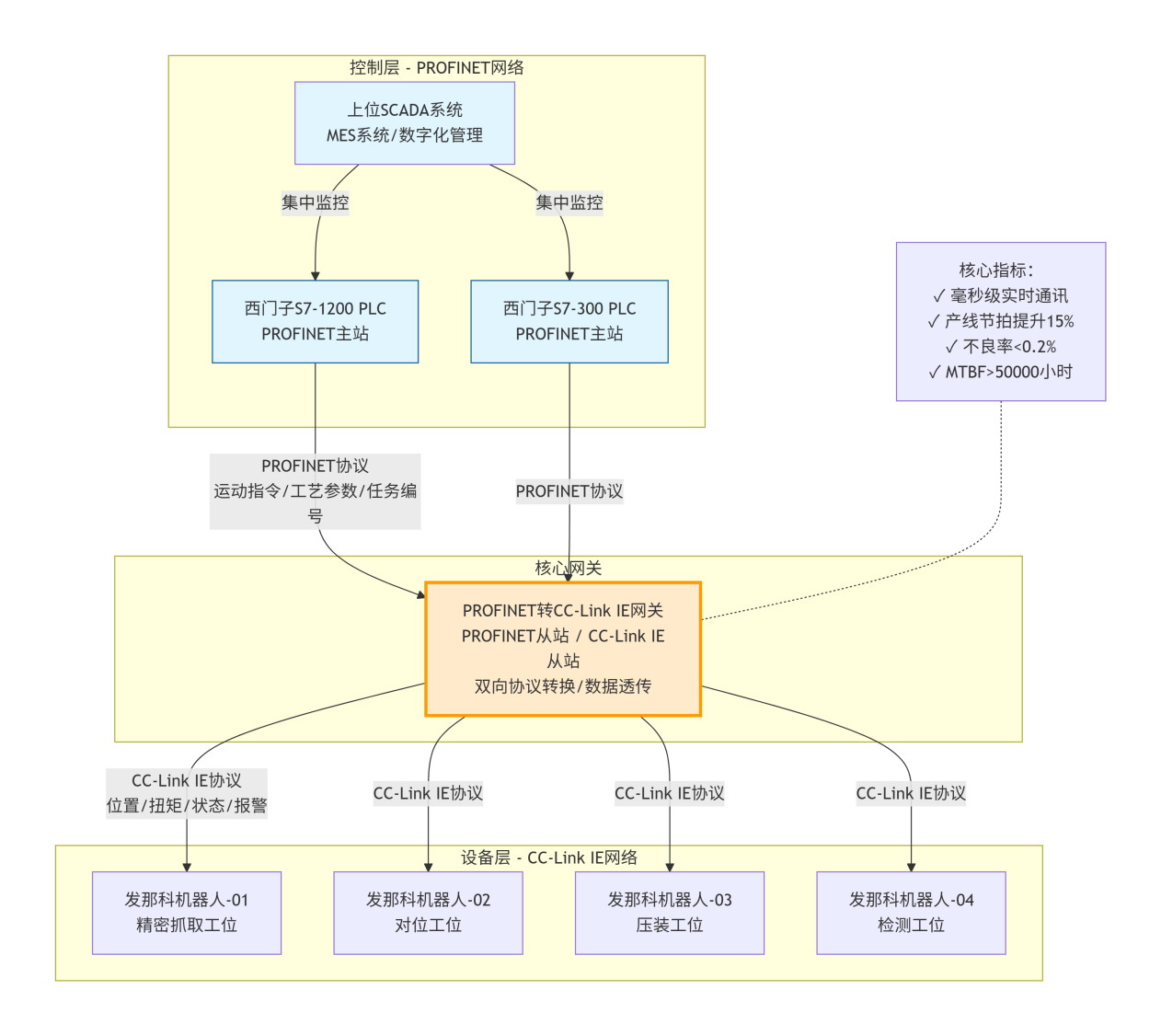

系统架构

项目采用PROFINET 转 CC-Link IE 协议转换网关作为核心通讯设备，一端作为PROFINET 从站接入西门子 PLC 网络，另一端作为CC-Link IE 从站与发那科机器人对接，构建起双向协议转换与数据透传的通讯桥梁。网关采用标准 DIN 导轨安装，支持宽电压供电与工业级抗干扰设计，可在高密度设备、复杂电磁环境下稳定运行，满足车间 24 小时不间断生产的要求。

数据交互

通过网关配置软件，可快速完成数据映射设置：将机器人的位置信息、扭矩数据、运行状态、故障报警等实时转换为 PROFINET 协议上传至 PLC；同时将 PLC 下发的运动指令、工艺参数、任务编号等转换为 CC-Link IE 信号下发给机器人，实现高精度协同控制。整个过程无需修改机器人原有程序，也无需更换 PLC 模块，大幅降低了改造难度。

快速部署

网关模块支持即插即用式部署，仅需通过配置软件完成 IP 地址、站号、数据长度与映射关系的设置，即可快速投运。相比更换硬件模块或定制开发方案，该方案实施周期缩短 80% 以上，现场调试难度显著降低，有效保障了产线的连续生产。

三、应用效果

协同控制精准高效

机器人与 PLC 实现了毫秒级实时通讯，动作配合精准流畅，装配精度与生产效率显著提升。数据显示，产线节拍提升 15%，产品不良率下降至 0.2% 以下，完全满足 3C 电子精密装配的工艺要求。

通讯稳定抗干扰强

网关采用工业级设计，具备优异的抗干扰能力，在高密度设备、复杂电磁环境下仍能稳定运行，无丢包、无中断。系统投运以来，未发生过因通讯故障导致的产线停机，设备平均无故障时间（MTBF）超过 50000 小时。

数据全面上云

机器人运行数据可实时上传至中控系统，实现了生产过程可视化、故障报警实时化、数据可追溯化。运维人员可通过上位 SCADA 系统实时监控设备状态，快速定位故障，同时为车间数字化管理与 MES 系统提供了可靠的数据支撑。

降本增效明显

相比更换硬件或定制开发方案，网关方案成本降低 70% 以上，实施周期缩短至 1 天以内，维护成本降低 60%。项目投资回收期不足 6 个月，显著提升了项目的性价比。

四、总结

本项目通过PROFINET 转 CC-Link IE 协议转换网关，成功打通了西门子 PLC 与发那科机器人之间的通讯壁垒，实现了高速、稳定、透明的数据交互。方案部署简单、成本低、兼容性强，广泛适用于 3C、新能源、自动化装配等行业，为设备互联互通与产线智能化升级提供了成熟可靠的技术支撑，是工业现场多协议设备集成的理想解决方案。
