一、项目背景与通讯痛点

某汽车零部件冲压产线进行智能化升级时，遭遇工控网络跨网段协议不互通的行业痛点。该产线控制层采用西门子 S7-1500/400 PLC 构建 S7/TCP 控制网络，网段为 192.168.10.0/24，负责产线冲压工艺参数设定、设备逻辑联动、生产数据汇总等核心控制工作；现场设备层则配备 Profinet 总线型冲床变频器、送料伺服、压力检测模块等设备，部署于 192.168.20.0/24 网段，承担具体生产执行与现场数据采集任务。

因前期网络规划未考虑跨网段协议互通，控制层与设备层长期处于数据隔离状态，原有通过信号转接器的连接方式，不仅数据传输延迟大、抗干扰性差，还存在布线繁琐、故障排查困难等问题，频繁因通讯问题导致产线停机，无法满足冲压产线 7×24h 连续、高速的生产需求。企业明确改造要求：不重构现有工控网络拓扑，保留 PLC 原有控制程序与设备参数；实现 S7/TCP 与 Profinet 跨网段实时通讯，数据采集周期≤100ms、指令下发延迟≤50ms；通讯系统需适配车间冲压设备的强电磁干扰环境，且支持后期新增 Profinet 总线设备的无缝接入。

二、解决方案：以太网通讯处理器搭建跨网互联架构

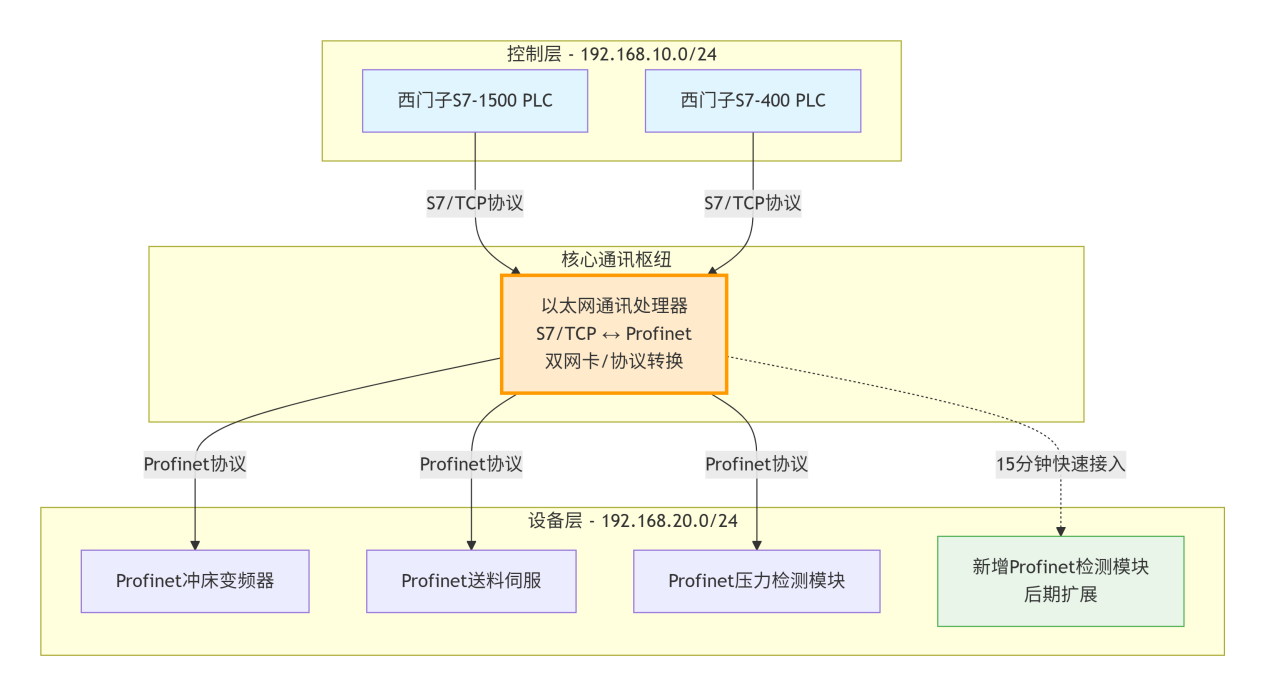

针对汽车零部件冲压产线的通讯痛点与生产需求，项目选用工业级 S7/TCP 转 Profinet 以太网通讯处理器作为核心互联硬件，搭建 “控制层 - 以太网通讯处理器 - 设备层” 的跨网段、跨协议通讯架构，无需对现有网络与设备做大幅改造，即可打通数据互通链路。

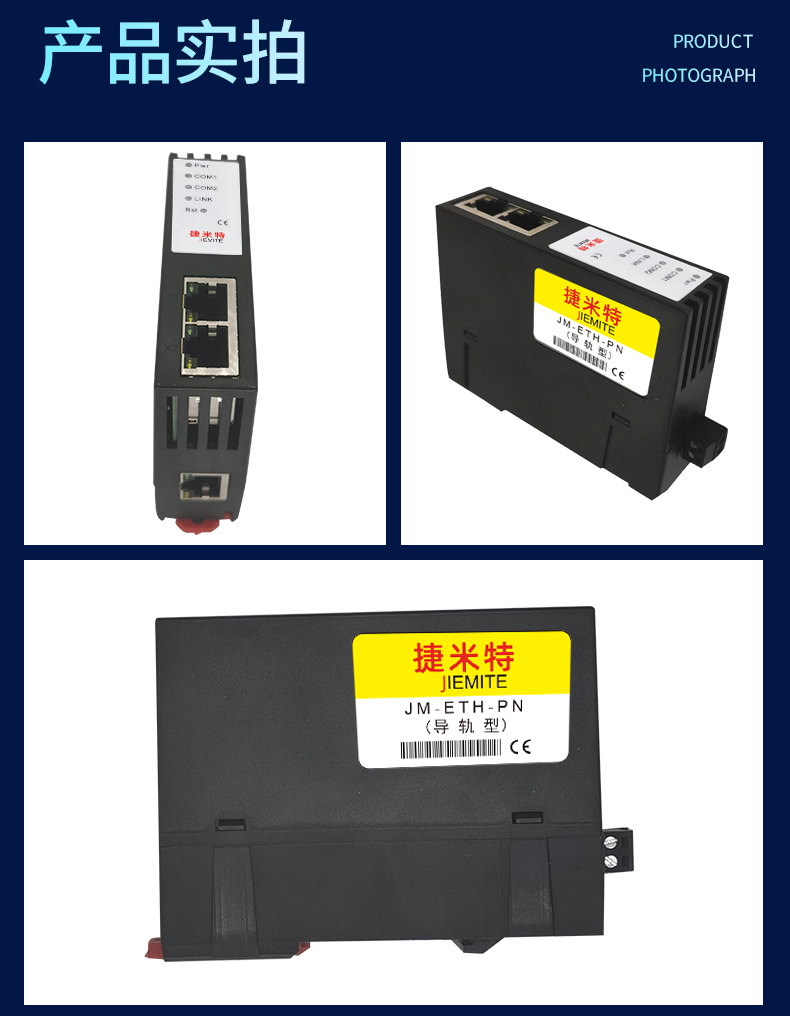

该以太网通讯处理器配备双路独立以太网接口，可分别接入 S7/TCP 控制网段与 Profinet 设备网段，作为两层网络的核心通讯枢纽，承担协议解析、双向转换、跨网段数据高速转发的核心功能。其支持 S7/TCP 与 Profinet 协议的透明化转换，控制层 PLC 与现场 Profinet 设备无需适配对方协议，仅需在处理器中完成 PLC 寄存器地址与 Profinet 设备 IO 地址的精准映射，即可实现双向数据交互。

整个部署过程操作简便，无需修改 PLC 原有控制程序，也无需调整现场设备的参数配置，最大化利用企业现有工控资源，大幅降低改造成本与部署周期。同时，处理器采用工业级硬件设计，内置强抗干扰模块，可有效抵御冲压设备运行产生的电磁干扰，且配备超时重连、本地数据缓存功能，即使出现短暂网络波动，也能快速恢复通讯，保障产线连续生产。

三、项目落地运行效果

方案完成部署与调试后，经 72 小时冲压产线满负荷连续测试，及后续 4 个月常态化生产运行验证，各项通讯性能指标均达到并超出企业预期，成功解决跨网段通讯难题，为产线高效稳定生产提供坚实保障。

通讯性能精准达标：跨网段数据传输延迟稳定在 20-30ms，冲压工艺指令下发响应时间≤7ms，100ms 的现场压力、转速等数据采集周期精准执行，全程无丢包、无数据抖动，完全匹配冲压产线的高实时性控制要求。

生产与运维效率双提升：替代原有信号转接器方案后，现场布线量减少 65%，车间布线更规范；处理器自带可视化诊断界面，可快速定位通讯故障点，故障排查时间从原来的 1.5 小时缩短至 7 分钟，产线因通讯问题导致的停机率降低 85%，生产效率显著提升。

扩展能力适配产线升级：企业后期新增 4 台 Profinet 总线型送料检测模块时，仅在以太网通讯处理器中完成新设备的地址映射与参数配置，15 分钟内即可实现与控制层 PLC 的互联互通，无需改动现有网络拓扑与 PLC 程序，完美适配产线后续升级需求。

运行稳定性契合工业环境：该工业网关模块可在车间 - 20℃~70℃的宽温范围内稳定运行，抗电磁干扰能力符合工业级高标准，在 4 个月的常态化运行中无任何通讯中断，充分保障了冲压产线的连续生产需求。

四、项目应用价值总结

本项目依托以太网通讯处理器，在低成本、低改造量的前提下，成功解决了汽车零部件冲压产线 S7/TCP 与 Profinet的跨网段通讯难题，实现了控制层与设备层的无缝互联和高效数据交互。相比传统的网络重构方案，本项目改造成本降低 80%，部署周期缩短至 1 个工作日，且大幅降低了现场运维的技术门槛，普通运维人员经简单培训即可完成日常操作与维护。

从行业应用来看，该方案为汽车制造、五金冲压、工程机械等存在强电磁干扰的工业场景，提供了一套高可靠、易部署、可扩展的跨网段、跨协议通讯解决方案，其实施思路可广泛复制，助力更多制造企业打通工控网络数据壁垒，简化产线智能化改造流程，加速实现工业设备的互联互通与数据高效流转。
