一、案例背景与项目痛点

案例背景：

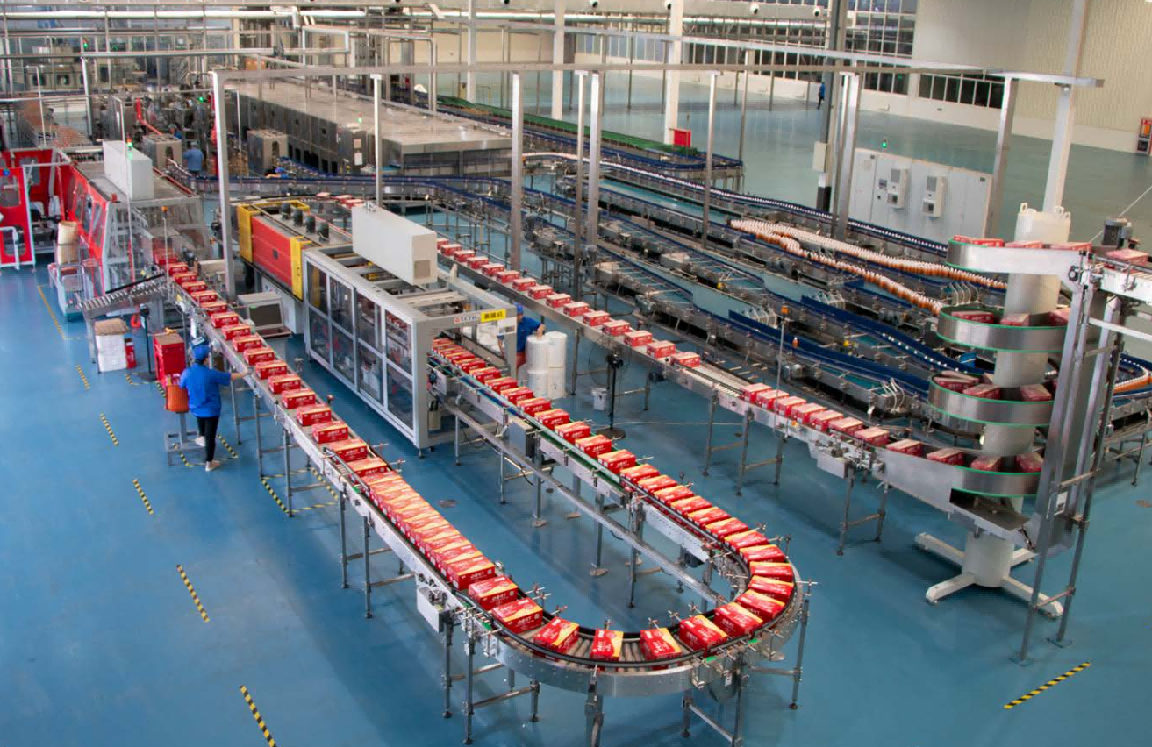

某知名休闲食品企业对其自动化包装线进行升级。产线主控系统采用性能稳定的西门子S7-1200PLC，负责整个包装流程的逻辑控制与调度。在执行层，大量使用了SMC的VQ1000-DN系列高集成度阀岛，用于驱动分拣、装袋、封口等工位的气缸。这些阀岛通过自身的DeviceNet（以下简称DNT）网络进行集中控制和供电，极大地简化了气路与电路的部署。

项目痛点（实施前）：

1.协议不兼容：西门子S7-1200PLC标配ProfiNet协议，而SMCVQ1000-DN阀岛原生支持的DNT协议，两者无法直接通讯。

2.IO点资源浪费：若采用传统的DI/DO模块点对点控制，一个16点的阀岛需要占用16个PLC输入输出点，布线极其繁琐，成本高昂，且无法获取阀岛的详细状态信息。

3.数据采集深度不足：传统方式只能获取气缸的极限位置信号，无法远程监控每个电磁阀的线圈状态、电流、故障代码等深层诊断数据，predictivemaintenance（预测性维护）无从谈起。

4.故障排查效率低：当某个气缸动作异常时，维护人员必须亲赴现场，用万用表逐个测量阀岛或检查传感器，费时费力，影响生产连续性。

5.柔性生产受限：产线换产时，任何气动逻辑的修改都可能涉及硬件接线的更改，响应速度慢，无法适应小批量、多品种的柔性制造需求。

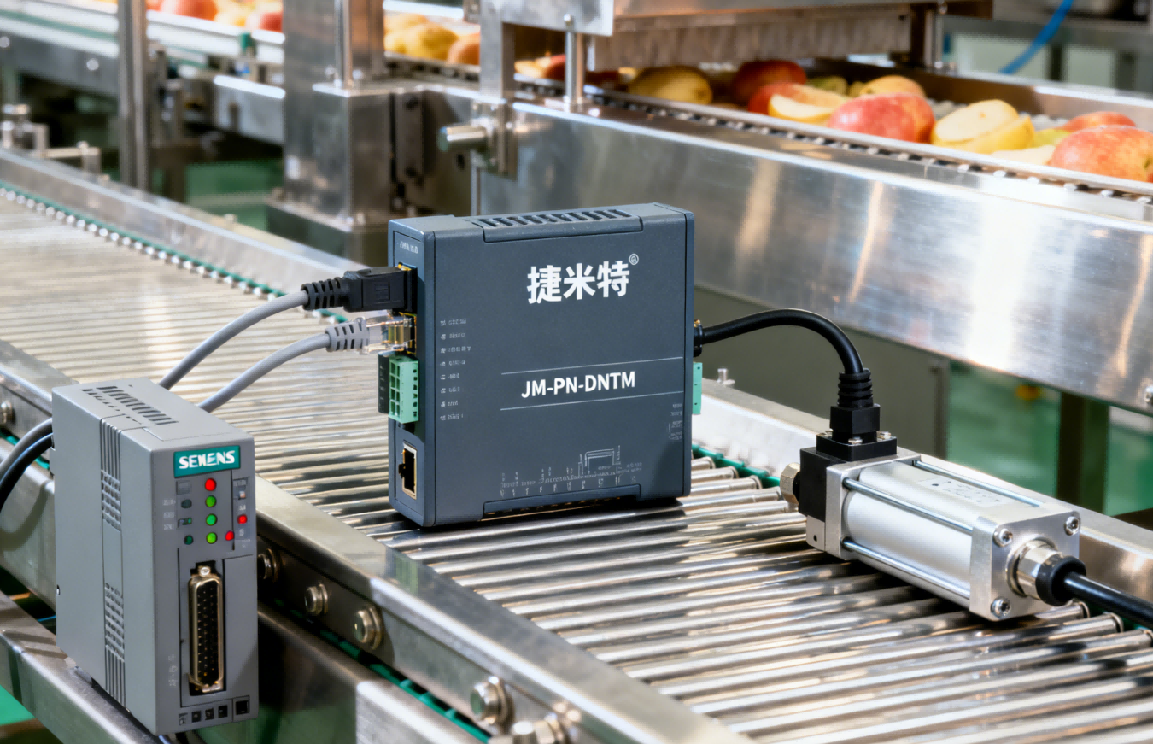

二、解决方案：捷米特JM-PN-DNTM协议转换网关

捷米特JM-PN-DNTM是一款专为破解这一困局而设计的工业网关。它本质上是一个高性能的协议转换网关，在ProfiNet与DeviceNet网络之间建立起一座无缝的桥梁。

网关功能简介：

双向协议透明转换：网关在ProfiNet侧作为S7-1200的智能IO从站，在DNT侧作为主站管理SMC阀岛。它自动完成两种协议报文的数据交换，用户无需理解底层协议细节。

高效数据采集器：它不仅传输简单的开关量信号，更能将SMC阀岛内部丰富的诊断数据（如阀芯动作次数、负载电流、故障标志位等）完整地采集并映射到PLC的存储区中。

即插即用与灵活配置：支持GSDML文件导入TIAPortal，配置简单。用户可通过网页或专用软件，灵活定义数据映射关系，轻松适配不同点数和的阀岛。

工业级可靠性：采用宽温、宽压设计，具备强大的电磁兼容性，满足食品行业可能存在的潮湿、振动等严苛环境要求。

三、清晰的解决方案与实施过程

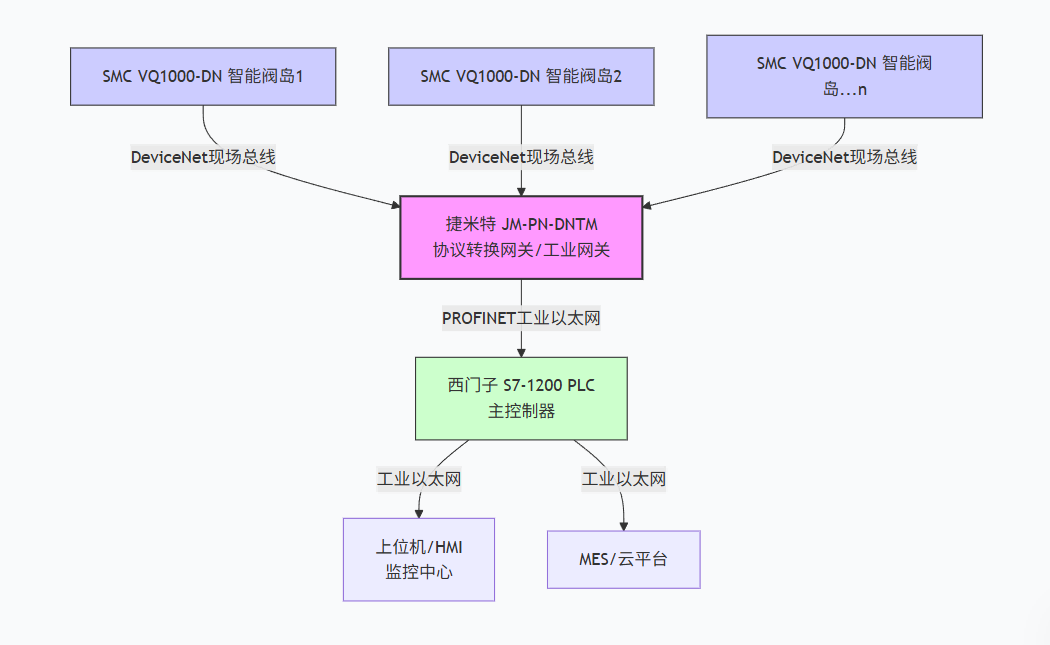

1.系统拓扑重构

2.实施过程

步骤一：硬件集成。将JM-PN-DNTM网关安装在控制柜内，其ProfiNet端口通过网线连接至S7-1200的交换机；其DNT端口通过专用网线串联所有SMCVQ1000-DN阀岛。

步骤二：PLC组态。在西门子TIAPortal工程中，安装并导入捷米特提供的GSDML文件。将网关设备拖入网络视图，为其分配设备名称和ProfiNetIO地址（例如，输入地址为I1000-I1063，输出地址为Q1000-Q1063）。

步骤三：网关与阀岛配置。使用配置软件，设置网关在DNT网络中的站号，并扫描连接上的所有SMC阀岛，系统会自动识别其型号和占用站数。

步骤四：数据映射。在配置软件中，建立映射表。例如，将S7-1200的输出区（Q1000开始）的每一个Bit位，映射到对应阀岛的具体电磁阀线圈；将阀岛的输入状态（如气缸传感器信号、阀岛故障位）映射到S7-1200的输入区（I1000开始）。

步骤五：编程与调试。在S7-1200的PLC程序中，直接对映射后的I/O地址进行读写操作，即可控制所有气缸动作并读取其状态，如同使用本地集成I/O一样简便。

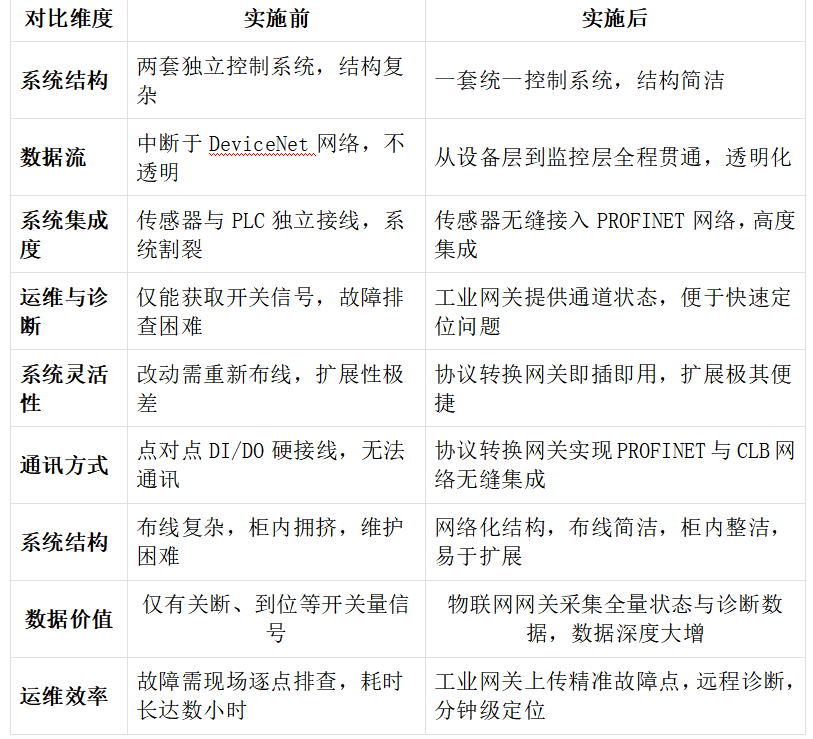

四、应用效果与项目实施前后对比

五、行业推广与前景展望

捷米特JM-PN-DNTM网关所代表的协议转换网关解决方案，其“打通异构网络，释放数据价值”的理念，在以下主流且快速发展的行业中具有广阔的应用前景：

1.锂电池生产：电极制片、电芯组装等工序大量使用气动机械手和精密阀岛。通过智能网关实现与主PLC（常为西门子、）的集成，是构建透明化、可追溯产线的关键。

2.工业机器人集成：在焊接、喷涂、搬运等机器人单元，其控制器与周边工具快换、安全门锁等气动元件的通讯，可通过此类网关轻松解决。

3.半导体与电子制造：该行业对洁净环境要求极高，使用大量SMC、Festo等品牌的高端阀岛控制晶圆传送、定位。工业网关是实现设备互联、提升OEE（综合设备效率）的标准配置。

4.智能物流分拣：交叉带分拣机、AGV调度站的气动执行机构，需要通过数据采集器与主控系统实时交互，确保分拣准确率和系统可靠性。

六、总结

本次食品包装产线的成功改造证明，捷米特JM-PN-DNTM已远超一个简单的协议转换器。它是一个融合了协议转换网关、物联网网关、数据采集器功能的智能网关，是构建工业互联网体系架构中，连接控制层与设备层不可或缺的工业网关。

它以其卓越的兼容性、便捷的配置性和丰富的数据采集能力，完美地解决了高端气动元件与主流PLC系统之间的集成难题。不仅大幅降低了系统的初次投入与长期维护成本，更重要的是，它将传统的“哑设备”升级为可感知、可对话、可预测的智能单元，为食品加工乃至整个离散制造业的数字化、智能化转型提供了坚实而灵活的底层支撑。在工业4.0的浪潮下，此类网关必将成为赋能未来智慧工厂的标准化基石。
