Profibus总线协议转换网关介绍
关于Profibus协议介绍
Profibus（ProcessFieldbus）是一种用于工业自动化领域的现场总线标准，在工厂自动化和过程自动化中发挥着重要作用，以下是关于Profibus协议的详细介绍：
1. 发展历程：Profibus是德国标准（DIN19245）和欧洲标准（EN50170）的现场总线标准。由西门子公司等13家企业和5家科研机构在1987年共同推出，目的是为了满足工业现场对不同设备之间高效、可靠通信的需求。经过多年的发展和完善，已成为全球范围内广泛应用的现场总线技术之一。
2. 协议类型：
Profibus-DP（DecentralizedPeriphery）：这是Profibus应用最广泛的类型，用于设备级控制系统与分散式I/O之间的高速数据通信。它主要用于制造业自动化，如汽车制造、机械加工等领域。其特点是数据传输速度快，典型的传输速率从9.6kbps到12Mbps不等，可在短时间内传输大量数据，满足实时控制的要求。例如，在汽车生产线上，PLC（可编程逻辑控制器）通过Profibus-DP与各种传感器、执行器进行通信，实现对生产过程的精确控制。
o Profibus-PA（ProcessAutomation）：主要应用于过程自动化领域，尤其是在对安全性有较高要求的场合，如化工、石油、天然气等行业。它符合本质安全的要求，可用于危险区域，通过一根总线同时实现供电和数据传输。Profibus-PA的数据传输采用曼彻斯特编码，传输速率为31.25kbps，能够满足过程自动化中对现场设备监控和控制的需求。例如，在化工生产中，用于连接现场的压力传感器、温度传感器、调节阀等设备，实现对生产过程的监测和控制。
o Profibus-FMS（FieldbusMessageSpecification）：用于车间级监控网络，是一个令牌结构、实时多主网络。它提供了大量的通信服务，用于完成控制器和智能现场设备之间的通信以及控制器之间的信息交换。FMS主要用于解决车间级通用性通信任务，可实现不同厂家设备之间的互操作性。例如，在一个复杂的制造车间中，连接不同品牌的PLC、机器人控制器、CNC（数控机床）等设备，实现设备之间的信息共享和协同工作。

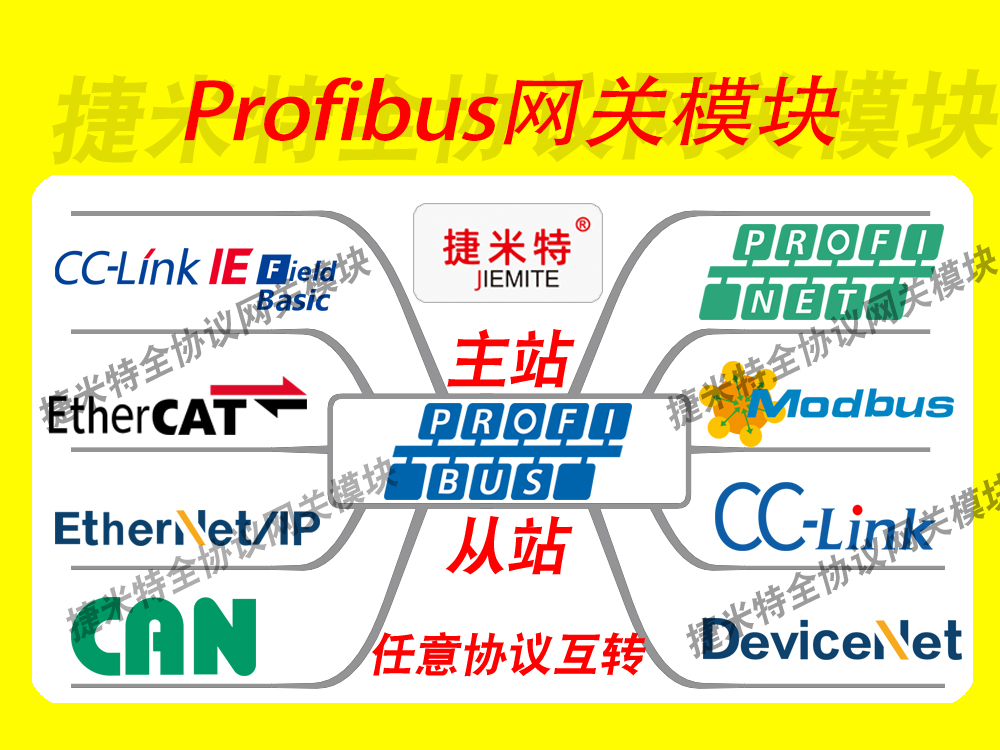

常见的Profibus主站协议转换：
Profibus主站协议转换在工业自动化系统集成中至关重要，能让不同协议设备协同工作。常见的Profibus主站协议转换类型及相关内容如下：

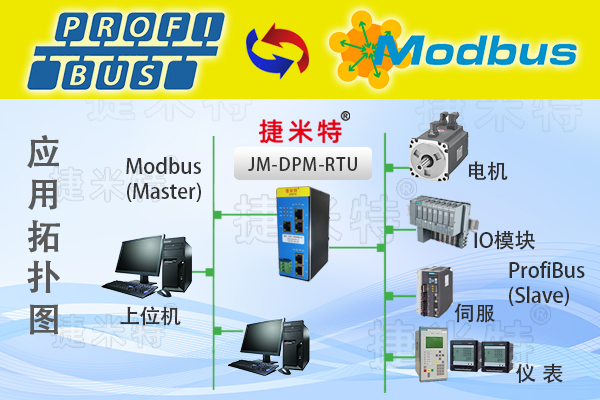

1. ProfibusDP主站转MODBUSRTU即JM-DPM-RTU
2. ProfibusDP主站转Profinet即JM-DPM-PN

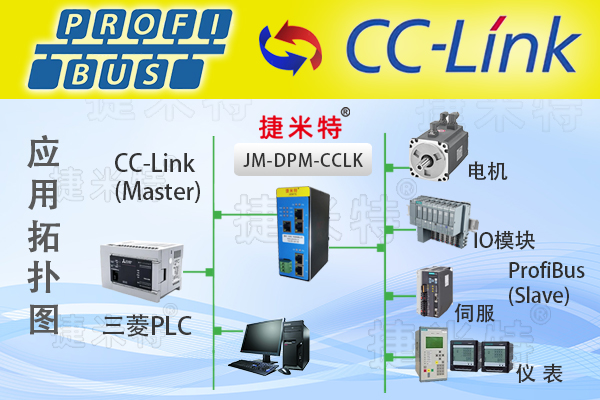

3. ProfibusDP主站转CCLINK即JM-DPM-CCLK
4. ProfibusDP主站转CCLINKIEFB即JM-DPM-CCLKIE

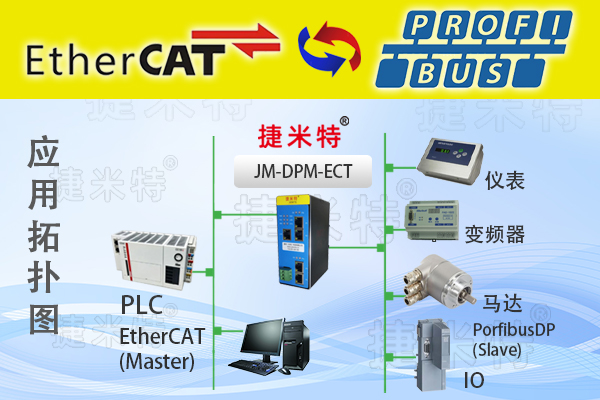

5. ProfibusDP主站转EtherCAT从站即JM-DPM-ECT
6. ProfibusDP主站转Ethernet/IP从站即JM-DPM-EIP
7. ProfibusDP主站转MODBUSTCP即JM-DPM-TCP

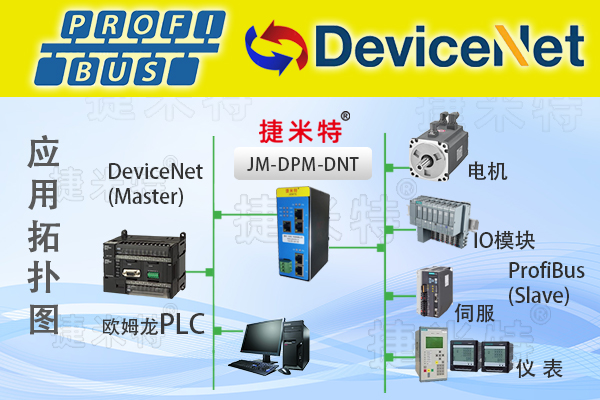

8. ProfibusDP主站转DeviceNet从站即JM-DPM-DNT
Profibus主站协议拓扑结构案例：
Profibus从站
Profibus从站是Profibus现场总线网络中接收主站指令并向主站发送数据的设备。在Profibus网络中，主站负责发起通信、调度网络资源和控制从站设备；从站处于从属地位，响应主站的请求，提供设备的状态信息或执行主站下达的控制任务。一个Profibus网络可以连接多个从站，从站地址在网络中必须唯一，以确保主站能准确与各个从站进行通信。
1. ProfibusDP从站转MODBUSRTU即JM-RTU-DP
2. ProfibusDP从站转485(自由协议)即JM-RS485-DP
3. ProfibusDP从站转232(自由协议)即JM-RS232-DP

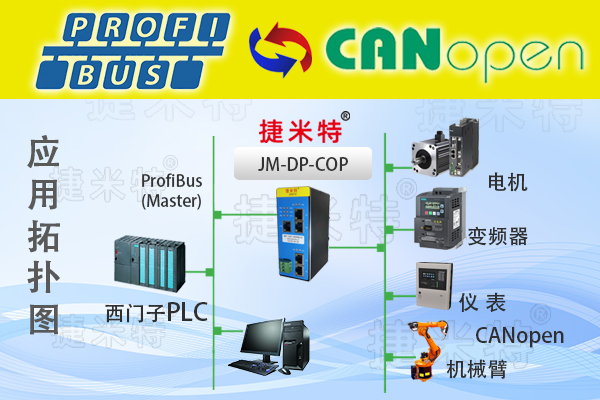

4. ProfibusDP从站转CANopen主站即JM-DP-COP

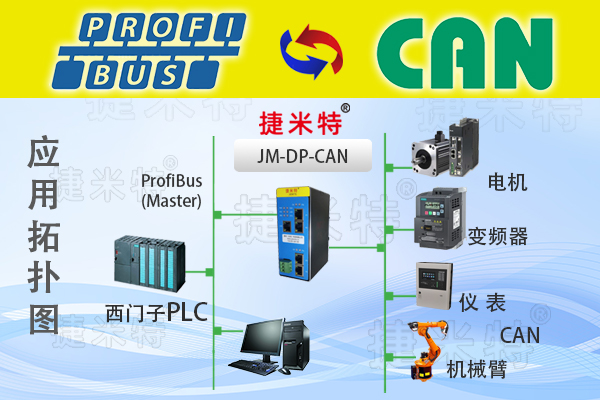

5. ProfibusDP从站转CAN即JM-DP-CAN
6. ProfibusDP从站转Ethernet/IP从站即JM-DP-EIP
7. ProfibusDP从站转MODBUSTCP即JM-DPS-TCP

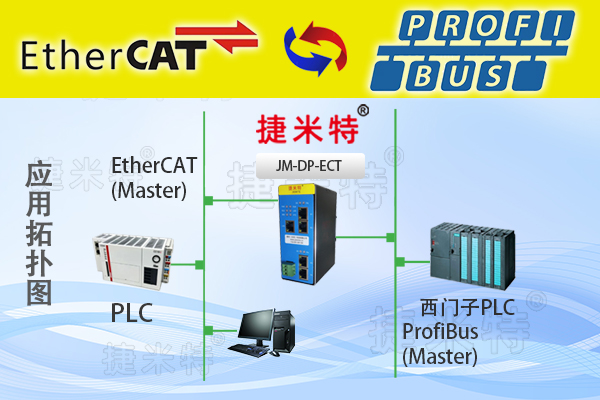

8. ProfibusDP从站转EtherCAT从站即JM-DP-ECT

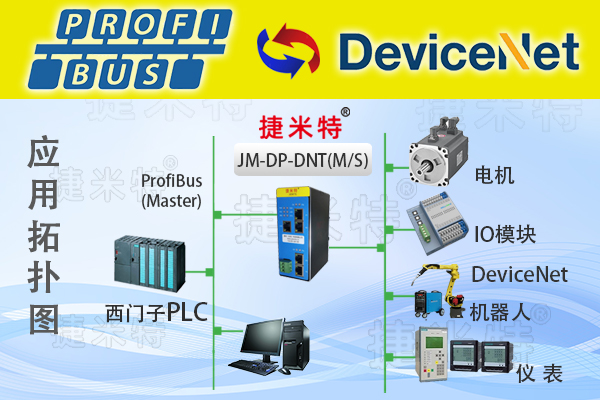

9. ProfibusDP从站转DeviceNet从站/主站即JM-DP-DNT(M/S)

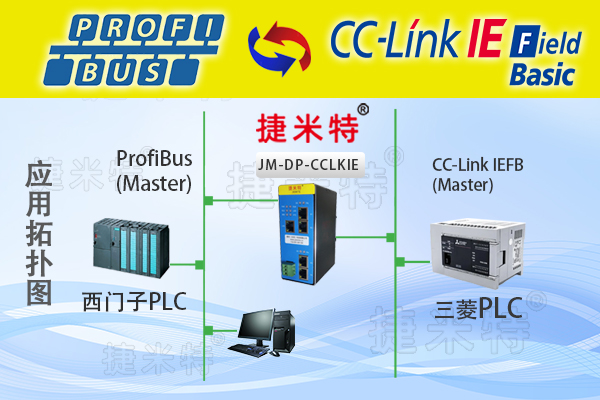

10. ProfibusDP从站转CCLINKIEFB从站即JM-DP-CCLKIE

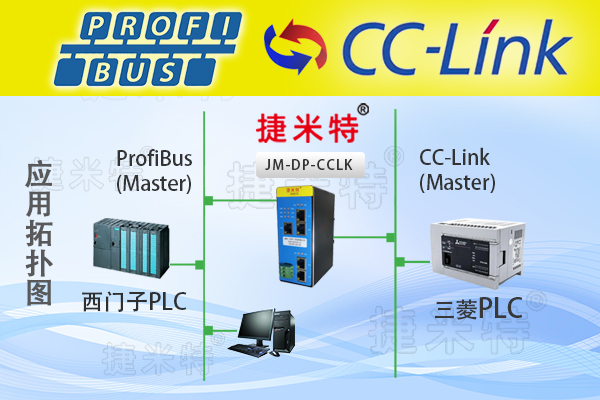

11. ProfibusDP从站转CCLINK从站即JM-DP-CCLK
Profibus从站协议拓扑结构案例：
Profibus作为工业自动化领域的重要通信协议，凭借其成熟的技术、可靠的性能和广泛的应用，为工业生产的自动化和智能化发展做出了重要贡献。随着技术的不断进步，Profibus将继续适应新的需求和挑战，在工业领域发挥更加重要的作用。
ProfibusPA协议转换网关模块说明

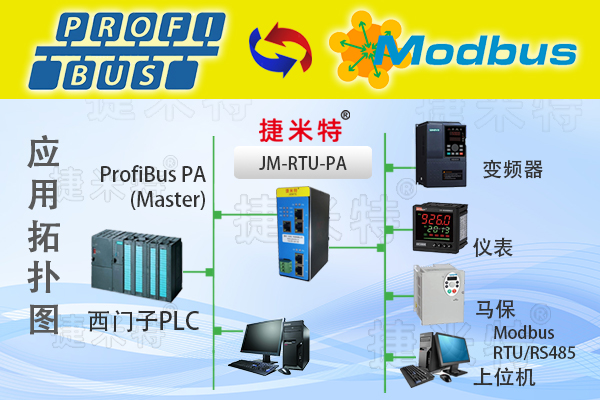

1、ProfibusPA转RS485即JM-RTU-PA

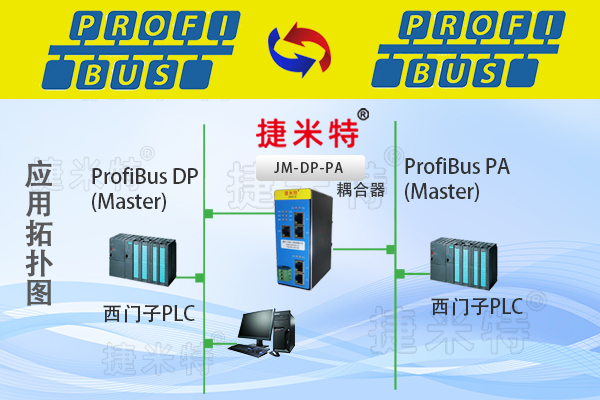

2、ProfibusPA转ProfibusPN耦合器即JM-DP-PA
Profibus协议应用领域非常广泛，主要包括以下几个方面：
（一）汽车制造：在汽车生产线上，Profibus用于连接机器人、自动化装配设备、检测仪器等。比如车身焊接车间，大量的机器人通过Profibus与主控制系统通信，接收精确的动作指令，协同完成复杂的焊接任务；装配环节，传感器与执行器借助Profibus实现零部件的精准定位与安装，保证装配质量和生产效率。
（二）电子制造：电子制造工厂中，SMT（表面贴装技术）设备、检测设备和自动化物料输送系统常通过Profibus组网。SMT贴片机依据Profibus传来的程序数据，高速准确地贴装微小电子元件；检测设备将检测数据实时反馈给控制系统，确保产品质量。
（三）化工生产：在化工生产过程中，涉及众多温度、压力、流量等参数的监测与控制。Profibus连接各类现场仪表、阀门和泵等设备，实现对反应过程的精确控制。如精馏塔控制系统，通过Profibus实时采集温度、压力传感器数据，调节阀门开度控制物料流量和回流比，保障化工生产稳定运行。
（四）电力行业：在变电站内，Profibus用于连接各种保护装置、测控设备和智能电表等。通过Profibus网络，实现对变电站设备的集中监控和管理，及时发现故障隐患，保障电力系统的可靠供电。
（五）交通运输：轨道交通地铁、轻轨等轨道交通系统中，Profibus用于列车内部设备的通信以及车站设备与列车的通信。列车的牵引系统、制动系统、车门控制系统通过Profibus协同工作，确保列车安全平稳运行；车站的自动售检票系统、站台屏蔽门系统与列车通过Profibus进行数据交互，实现高效的运营管理。
（六）楼宇自动化：在大型商业建筑和写字楼中，Profibus用于连接空调系统、照明系统、电梯控制系统等。通过Profibus实现对建筑设备的集中监控和智能化管理，根据室内外环境变化自动调节设备运行状态，达到节能、舒适的目的。例如，空调系统根据室内温度和人员活动情况，通过Profibus接收指令调节风量和温度。
