Profinet转EtherCAT的西门子PLC和电机通讯案例

在汽车总装车间，物料配送与设备运行状态监控是保障生产线高效运转的关键环节。为实现物料配送的精准与及时，车间引入了基于Profinet网络的智能物流系统。此系统以PLC为核心，精准控制自动导引车（AGV）的运行路径，合理分配物料搬运任务，极大提升了物流配送的效率和准确性。 与此同时，车间内诸多关键设备，如拧紧机、装配机器人以及各类电机，采用了Ethercat协议进行通信。这些设备在生产过程中发挥着核心作用，其高效稳定的运行对于整车装配质量至关重要。 然而，不同协议的存在一度阻碍了智能物流系统与生产设备之间的信息交互。直到捷米特JM - ECAT - PN网关的部署，这一难题才得以圆满解决。该网关就像一座桥梁，成功打通了智能物流系统与生产设备之间的数据通道。如今，AGV能够依据装配机器人的实时物料需求，迅速、准确地配送零部件，有效避免了因物料短缺造成的生产停滞，保障了生产线的连续性。 不仅如此，拧紧机的拧紧数据、装配机器人的工作状态等重要信息，也能借助捷米特JM-ECAT-PN网关模块顺畅传输至智能物流系统。通过这一系统，工作人员可实时监控设备运行状况，及时发现潜在问题并进行维护，进一步提升了设备的可靠性和使用寿命，为汽车总装车间的高效、稳定生产提供了有力支持。

GL10-RTU-ECAT耦合器根据“Slots”标签页添加不同扩展模块从而改变“Process Data”标签页的视图：

(1) 在配置树中选择从站GL10-RTU-ECAT；

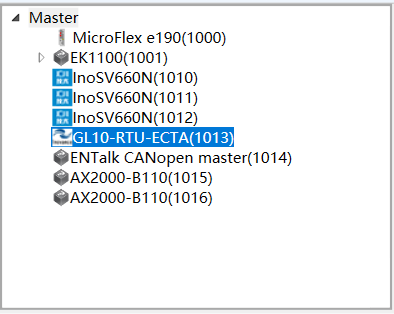

图2-1-13  主站配置树显示

(2) 配置窗口选择“Process Data”标签页，“SM2 – Rx PDOs”和“SM3 – Rx PDOs”  用于映射扩展模块的过程数据；

图2-1-14  <过程数据>显示

(3) 配置窗口选择“Slots”标签页，支持16个槽位，添加扩展模块，如下图所示：

图2-1-15  <Slots>显示

(4) 模块对象字典的索引引用动态分配的方式，和模块的所在位置有关。

图2-1-16  数据对应显示

(5) <工具>→<生成>后，便可查看PDO映射下的输入输出过程数据的内存地址，例如16通道DO模块AM600 -0016ETN的输入过程数据显示在下方的分配列表中：CH1的8通道PDO映射的索引：0x1620，子索引：0x01，对象字典值：   0x60010108；偏移位大小：1328；

在实际运行过程中捷米特JM-ECAT-PN网关模块实现总装车间的物料配送效率迎来了显著飞跃，足足提升了25%。这意味着零部件能够更快速、更精准地抵达生产线，极大地保障了生产流程的高效流转。同时，设备故障预警能力也得到了质的提升，时间提前了30分钟。这30分钟的提前量，让车间维护团队得以在设备故障发生前就做好充分准备，及时采取措施，有效减少了设备停机时间，为生产的连续性提供了有力保障。 生产效率的提升直接反映在产品质量上，两者相辅相成，共同推动了总装车间整体水平的提高。非常感谢各位在百忙之中观看本次分享内容。如果后续大家对相关技术或应用有任何疑问，欢迎随时联系捷米特的曹工。愿大家在工作中一帆风顺，所遇皆美好，万事皆如意，在各自的领域中不断取得新的成就！
