在工业自动化的机械设备制造和工厂建造中，常常需要对设备进行精准的开环和闭环控制，西门子 S7-1200PLC 作为控制系统的核心，承担着对整个生产过程的逻辑运算和控制任务，而派克 compax3 伺服驱动器则负责对电机进行精确控制，以实现生产设备的精准运动和定位。

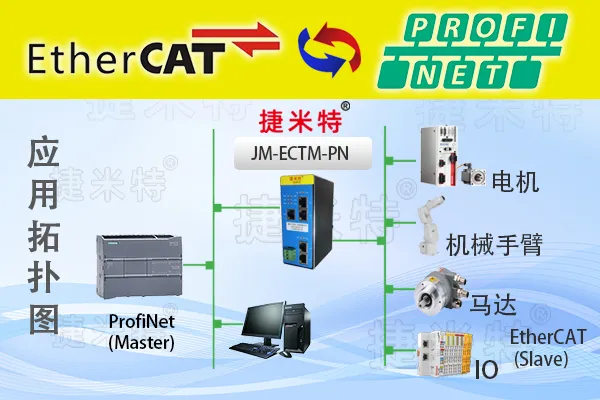

西门子 S7-1200 系列 PLC 支持 PROFINET 协议，而派克 compax3 伺服驱动器支持 EtherCAT 协议，两者协议不同无法直接通信，需要通过捷米JM-ECTM-PN 网关模块来实现数据交互和协同工作。

西门子1200PLC通过捷米JM-ECTM-PN（EtherCAT转Profinet）网关模块将派克compax3伺服驱动器连接到Profinet，并在正常运行中支持EtherCAT协议。作为EtherCAT从站，西门子S7-1200系列PLC在监控系统中支持PROFINET协议。

1、打开西门子编程软件把捷米JM-ECTM-PN（EtherCAT转Profinet）网关GSD文件加载到编程软件中并调用，进行组态，详细流程请参考以下步骤，如感觉还不能解惑，请联系我们的工程师。

2，加载gsd文件如下图：

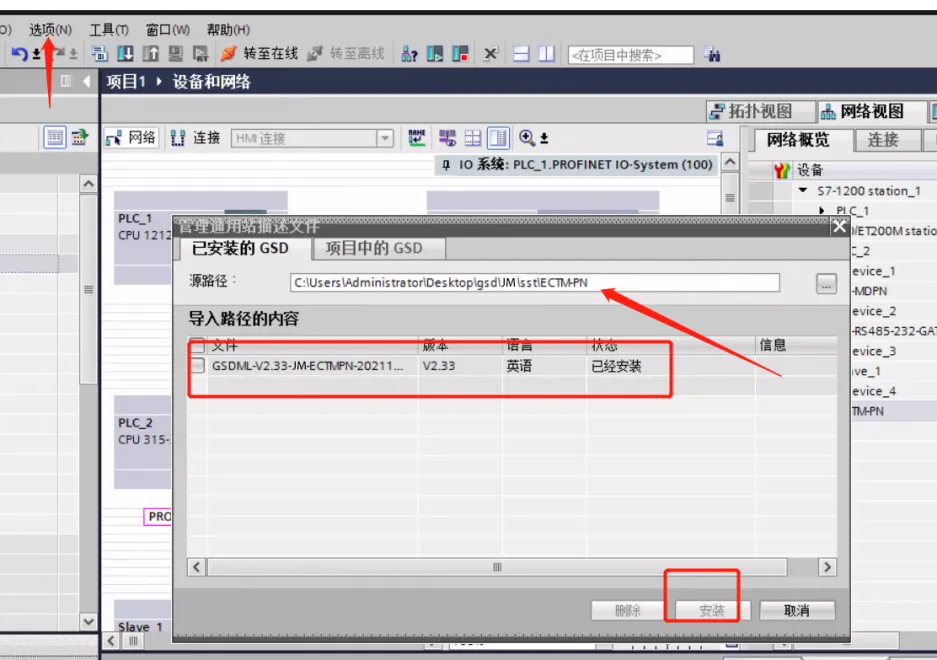

打开选项-管理通用站描述文件-选择捷米JM-ECTM-PN的gsd文件放的位置-勾选文件前面的框-点击安装，由于我已经安装过了，所以该选项为灰色。

3、添加捷米JM-ECTM-PN（Profinet转EtherCAT）网关如下图。

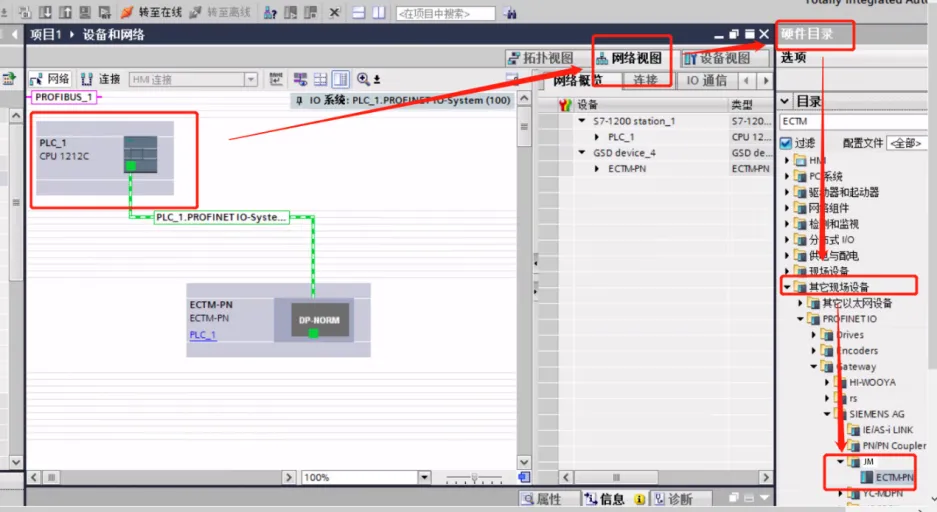

点击plc转到网络视图-右侧的硬件目录-其他现场设备profinetio-JM-ectm-pn

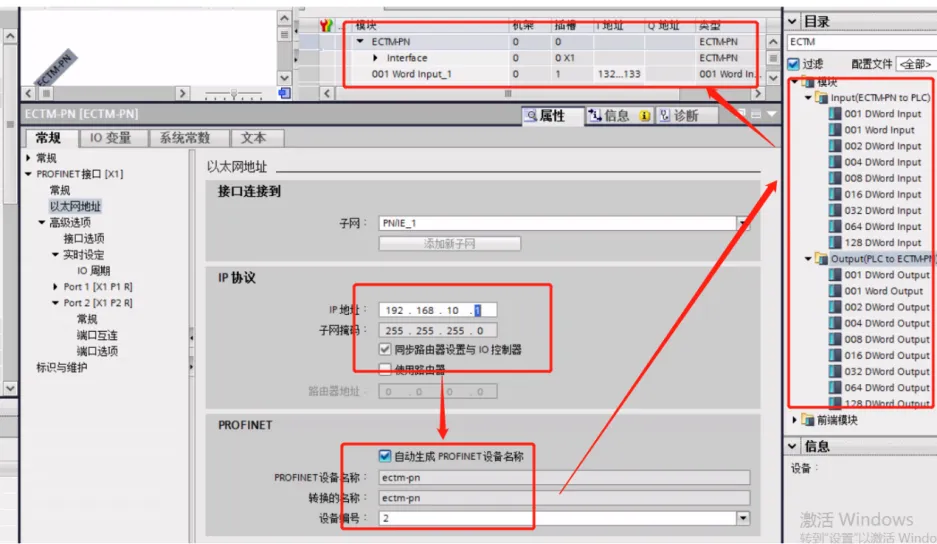

4、修改网关的IP和设备名称并添加需要读取的输入输出字节数长度。

 该1个word的数据输入长度为举例，请根据伺服驱动器的数据量进行添加。

5、plc端的数据已经添加完毕，现在可以把组态下载到plc，如图：

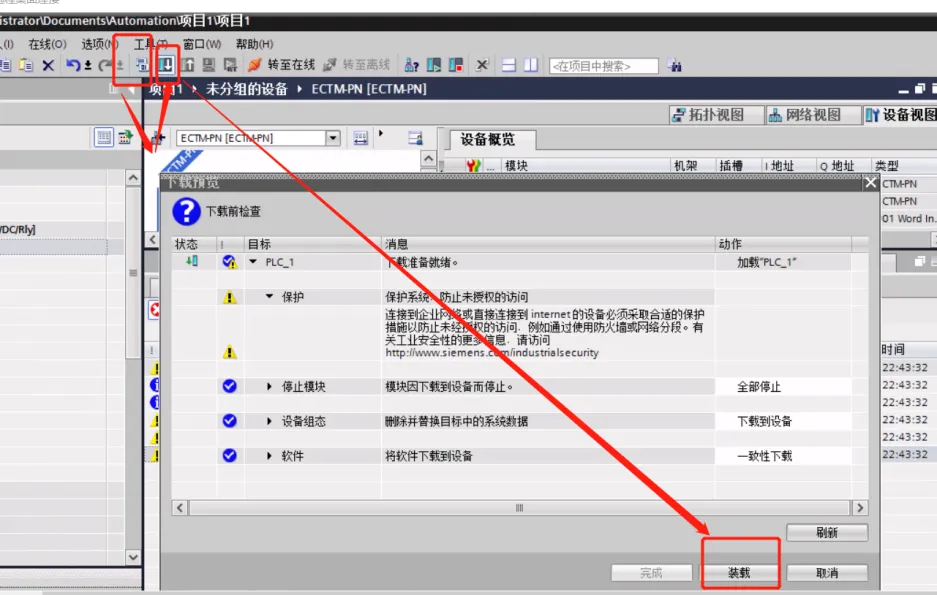

 首先需要编译下，然后点击下载按键，弹窗下载预览进行装载即可。

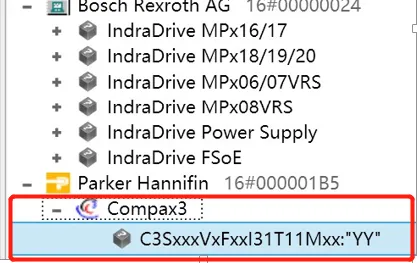

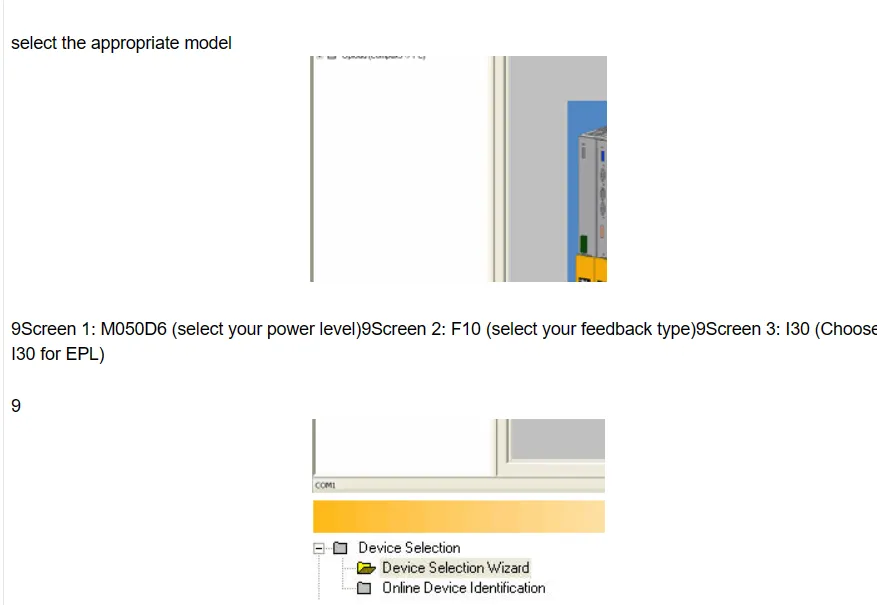

6、现在把从站伺服添加到我们的网关里面，并设置伺服的参数站号等如下图：

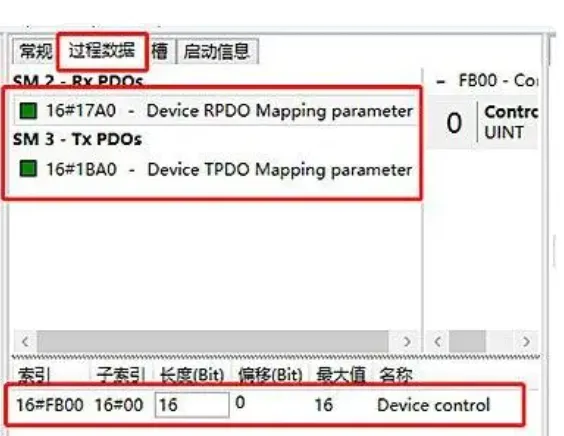

7、设置从站的过程参数与PDO参数分配，配置完成请重启网关即可

通过捷米JM-ECTM-PN网关模块的成功连接，基于 Profinet 协议的 PLC 能够实时、精确地控制 EtherCAT 协议的伺服驱动器，从而实现对生产设备的精准运动控制。例如，在自动化生产线上，PLC 可以根据生产工艺要求，精确地控制伺服驱动器的转速、转矩和位置，确保机械部件的精确运动和定位，提高产品的加工精度和质量稳定性。

此案例充分展示了捷米JM-ECTM-PN网关模块在工业自动化系统中的重要性。在实际生产中，不同设备采用多种通信协议是常见现象捷米JM-ECTM-PN能够有效地打破通信壁垒，实现不同协议设备的协同工作，为企业构建更加高效、智能的自动化生产系统提供了有力支持，是实现工业自动化系统集成和优化的关键技术之一。
