profinet转CCLINK总线网关CC-Link的组态方法

profinet转CCLINK总线网关CC-Link的组态方法(图1)

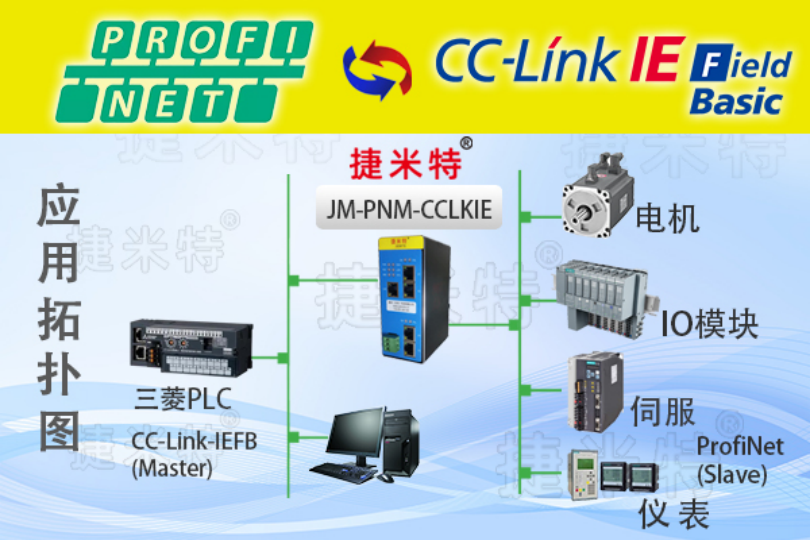

在现代化工业生产中,某汽车零部件制造企业,其生产线包含多种加工设备和传输装置,原有的控制系统核心为三菱 PLC,负责整个生产线的逻辑控制与数据处理。随着生产工艺的升级,需要引入高精度的西门子变频器对关键电机进行调速控制,以提升生产效率和产品质量。然而,由于两者采用不同的通信协议,直接通信存在困难,因此我们选用捷米特JM - PNM - CCLKIE 网关来实现两者的无缝连接与协同工作。根据实测后可以替代NT 151-RE-RE,它不仅连接到 CCLINK IE FIELD BASIC 总线中做为从站使用,还能连接到 profinet 总线中做为主站使用本文将深入探讨网关的配置方法。

profinet转CCLINK总线网关CC-Link的组态方法(图2)

1, JM-PNM-CCLKIE网关具有多种功能,包括安全隔离、故障诊断、数据转发等。它的广泛应用,不仅可以解决生产管理系统的问题,也能在其他领域发挥重要作用。

proneta 软件获取 Profinet IO 从站的配置信息

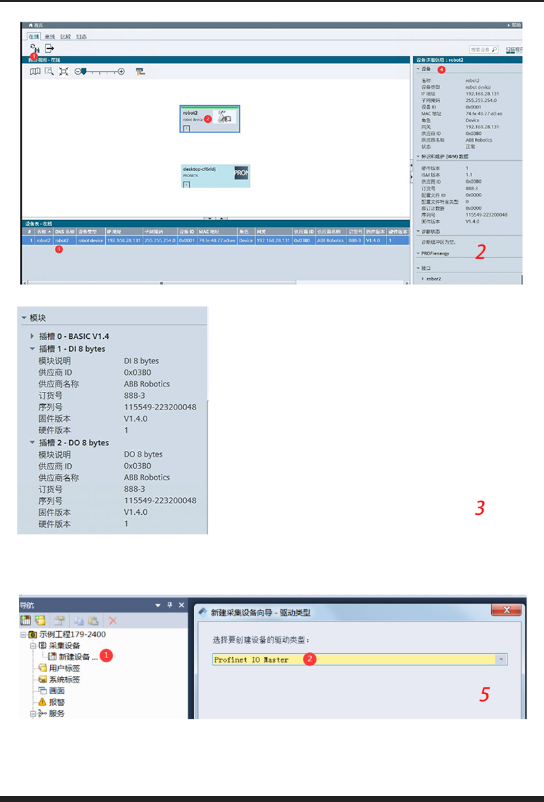

2, 点击 1 处,软件会自动搜索从站信息,有结果会在 2 显示,3,4 是设备信息。记录设备的:名称,IP 地址,供应商名称,固件版本等信息,这些信息在配置网关时会使用。

3, 读取插槽信息。如下设备有 3 个插槽。插槽 0 是设备 Type 信息“BACICV1.4”,插槽 1 对应网关中的

slot1,信息为 DI 8 bytes,插槽 2 对应网关中的slot2,信息为 DO 8 bytes。其他的 gsd 文件按照相应,方式进行配置。

4, 完成以上信息后,把以上参数配置到网关中。



设置捷米JM-PNM-CCLKIE网关采集 ProfinetIO 从站设备数据



5, 打开软件后,点击新建工程,

点击“新建设备”,驱动类型选择如下:

profinet转CCLINK总线网关CC-Link的组态方法(图3)

6, 导入设备的 GSD 文件,获取 Profinet IO 从站的信息。设备类型信息(BACICV1.4),设备名称(robot2),设备的 IP 地址。

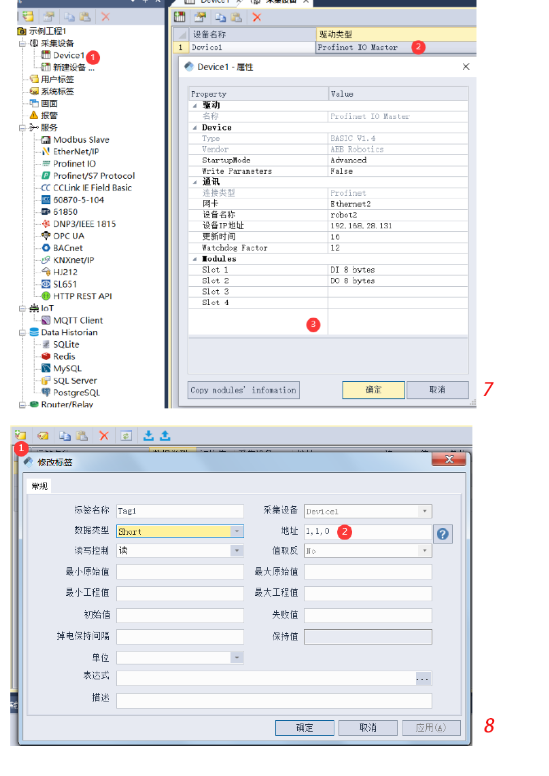

7, 导入后,双击设备名称,弹出设备属性对话框。

8, 添加要采集的数据。DI 或者 Input 的读写控制是“读”, Do 或者 Output 的读写控制是“写”,

profinet转CCLINK总线网关CC-Link的组态方法(图4)

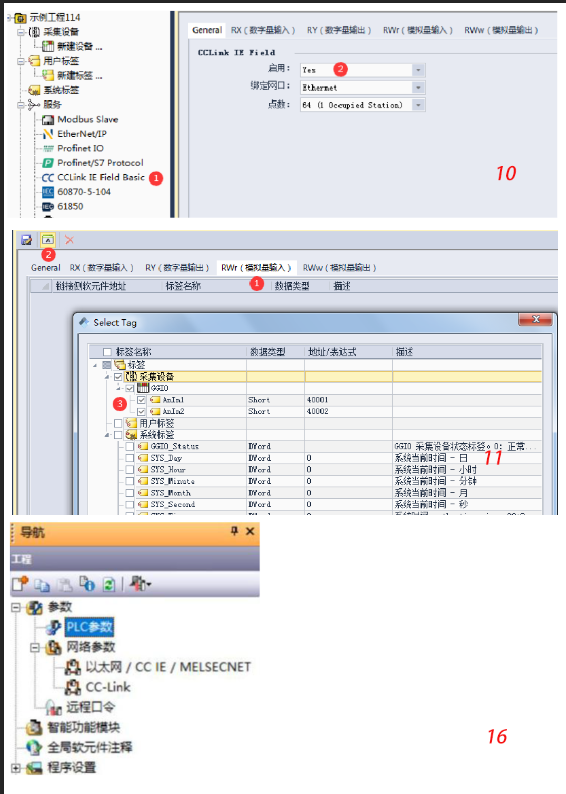

配置完成后点击菜单“下载”,把工程下载到网关里转换成 CCLink IE协议点击菜单,服务-CCLink IE Field Basic启用设置成 Yes 的变量添加到对应的分类中后点击“下载”,把工程下载到网关中。 就可以通过 CCLink 协议读取网关的数据。三菱 PLC 连接网关的 CClink IE功能 口接到 PLC 的 CCLinke IE 接口,不能接其他接  “GX Works2”软件P LC 的工程,或者打开已有工程点击 plc 参数。

profinet转CCLINK总线网关CC-Link的组态方法(图5)

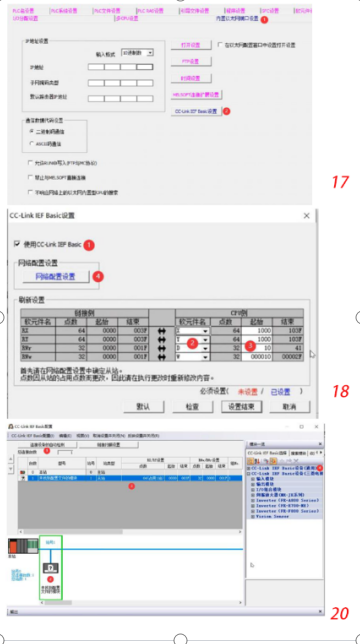

“内置以太网端口设置”-“CC-Link IEF Basic 设置 如下 1,2,3 处的设置,然后点击“网络配置设置”接设备自动检测”就可以获取到网关的信息,如网关的 IP 地址,起始点的设置。如果没有 关信息,先检查一下网关和 PLC 是否已经连接。也可以点击 4 处,手动添加.

profinet转CCLINK总线网关CC-Link的组态方法(图6)


设置后,点击菜单“在线”-“PLC 写入”,将组态下载到 PLC 中。

下载完成后,PLC 断电重启,才能生效。

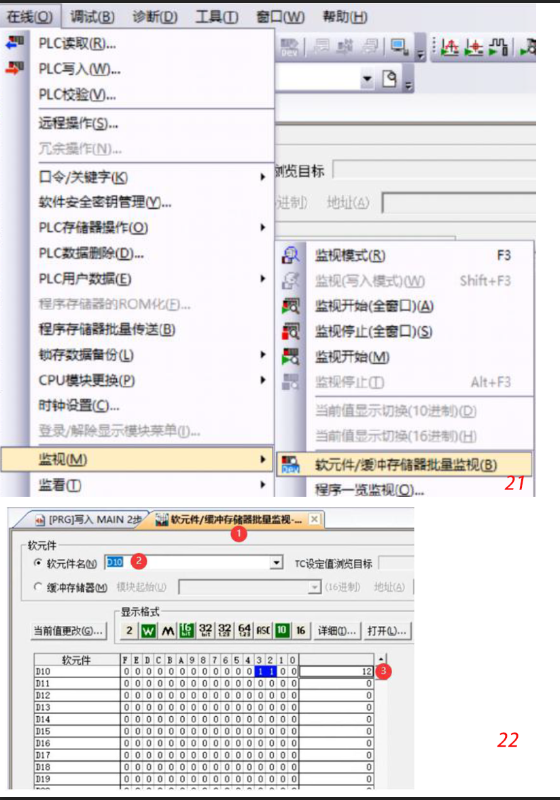

22, 设置的软元件名,查看网关里的数据。


profinet转CCLINK总线网关CC-Link的组态方法(图7)



通过西门子变频器与三菱 PLC 借助捷米特JM - PNM - CCLKIE 网关的连接应用,它不仅有效解决了不同设备间协议不兼容的问题,还提高了生产效率及设备管理的便利性。同时也有效提高了生产线的生产效率、产品质量和设备可靠性,降低了生产成本和维护成本,为企业在激烈的市场竞争中赢得了优势。你认为,这些产品会给我们带来怎样的变革呢?快来评论区留言,和付工一起探讨吧!
