一、项目背景

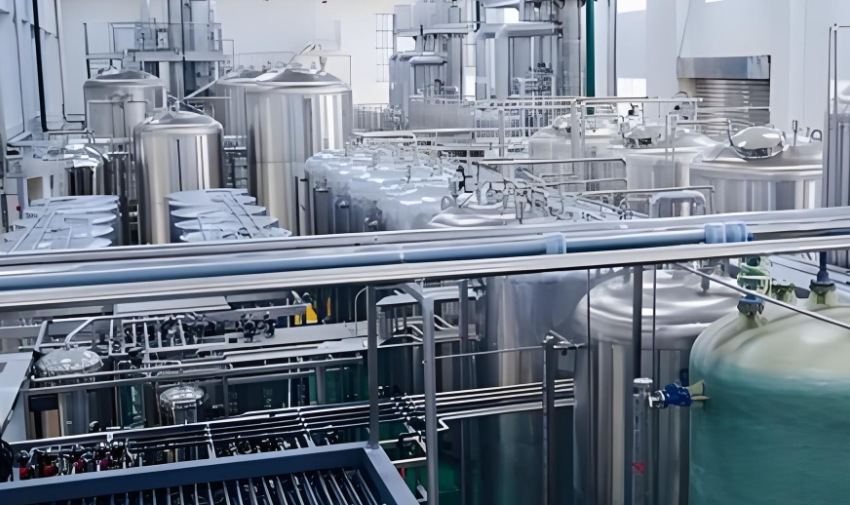

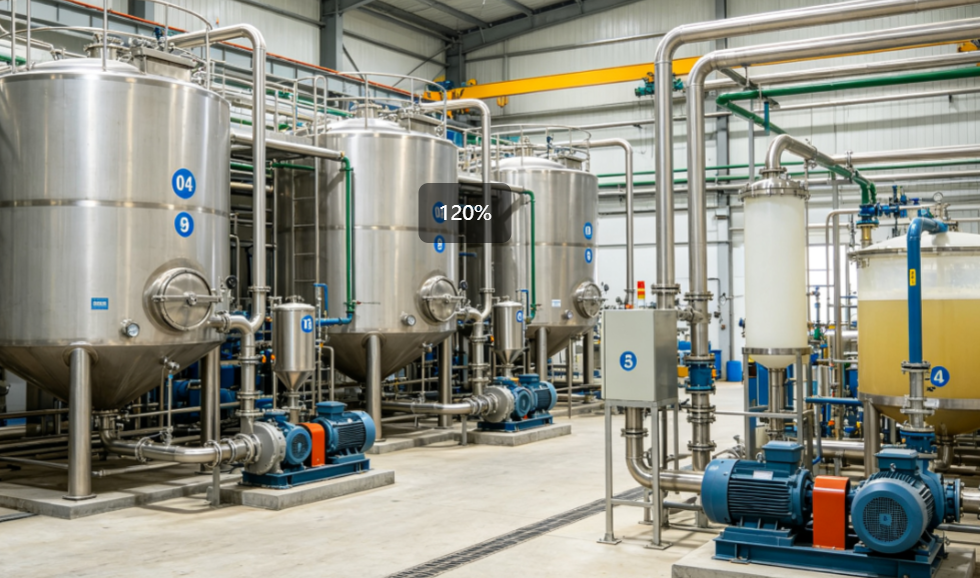

果葡糖浆广泛应用于饮料、烘焙食品生产，果葡糖浆深加工工厂经过淀粉液化、糖化、脱色提纯等多道工序，生产不同果糖占比的糖浆产品。生产车间的糖化罐、提纯过滤设备周边布置大量二线制HART协议压力、糖液浓度、温度变送器，罐内的压力、糖液浓度直接决定糖浆的成品指标。工厂需要生产F42、F55等多种规格果葡糖浆，每切换一类产品，生产工艺标准发生改变，就需要同步修改HART变送器量程、高低报警阈值。基于项目实际需求，工厂选用捷米特JM-RTU-HART工业协议转换网关解决双向通讯难题。

二、改造方案设计

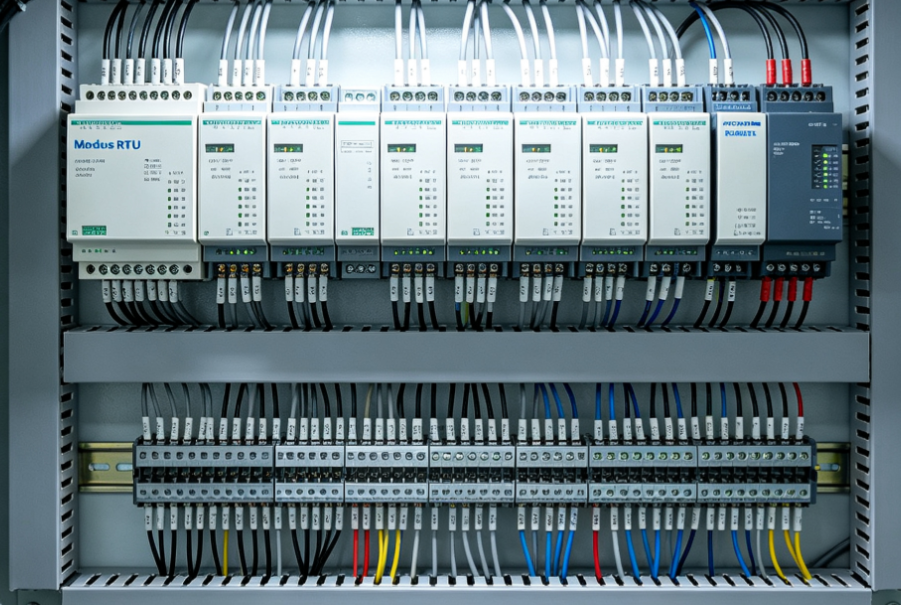

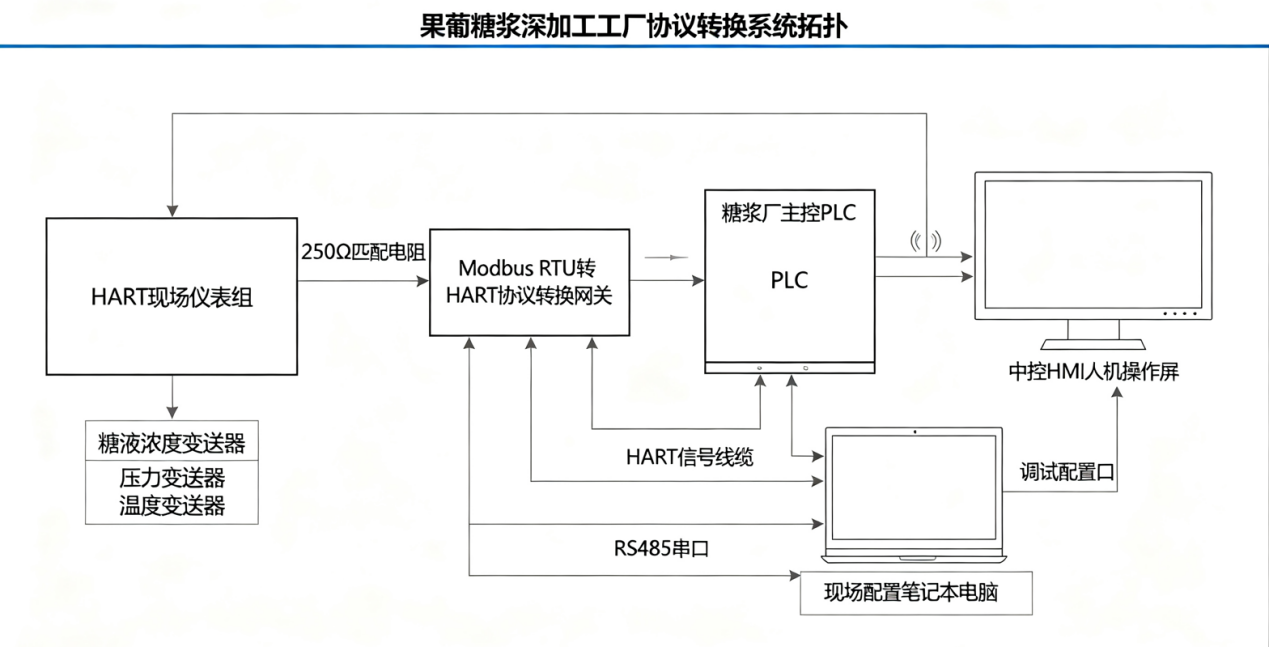

项目采用捷米特Modbus RTU转HART协议转换网关，网关部署在糖化提纯车间外部集中电气控制柜，避开发酵车间高温糖雾蒸汽的直接侵蚀。Modbus RTU转HART协议转换网关接收中控PLC下发的Modbus RTU读写指令，完成协议转换，将串口指令转化为HART总线信号，既可以读取罐内压力、糖液浓度、温度实时测量数据，同时支持远程修改变送器量程、报警阈值、执行仪表复位操作。现场一共有8台HART变送器，二线制为主，少量辅助监测点位使用四线制仪表，全部接入HART总线，总线接入一只250Ω匹配电阻。糖浆生产厂房内部大量搅拌电机、循环泵，现场振动、电磁干扰客观存在，Modbus RTU转HART协议转换网关硬件做了工业抗干扰强化，适配食品厂房复杂工况。网关支持透明传输模式与自定义HART指令模式，车间部分进口糖液浓度变送器带有私有HART指令，开启自定义指令即可读取糖液探头污染损耗这类特殊参数。网关采用DIN导轨安装，适配工厂原有电气柜体，无需对柜体进行开孔改造。项目工程师使用配套配置软件扫描HART总线上全部设备，给每一台变送器分配独立HART总线地址，规避地址冲突带来通讯错乱，同时合理设置网关轮询响应延时，适配糖浆工厂PLC程序读取周期。捷米特Modbus RTU转HART协议转换网关面板配备电源、RS485、HART多路通讯状态指示灯，运维人员站在电气控制柜旁，就可以快速定位串口、HART总线故障点，不需要进入高温潮湿的糖化提纯车间排查问题。

三、现场实施与调试

布线施工环节，HART屏蔽通讯线缆与循环泵、搅拌电机动力电缆分槽铺设，屏蔽层单端接地，降低电机启停带来的信号扰动。调试阶段在中控HMI人机界面搭建糖浆品类切换逻辑，当操作人员选择对应糖浆产品配方，PLC自动下发指令，通过Modbus RTU转HART协议转换网关远程更新现场变送器量程和报警参数。测试多组不同糖浆配方切换场景，反复校验远程参数修改是否生效，核对仪表本地显示数值和中控数据保持完全一致。绝大多数调试工作都在中控室和外部电气柜完成，不需要人员反复进出高温的糖化生产区域。调试后期还做了72小时连续拷机测试，确认长时间运行通讯稳定无丢包。

四、运行效果与项目小结

整套系统正式上线之后，糖浆工厂切换生产品类，操作人员仅需要在中控操作界面选择对应生产配方，系统就会自动完成全部HART变送器参数更新。不再需要工艺人员进入高温潮湿的糖化提纯车间就地操作仪表按键，消除车间现场作业滑倒磕碰的安全风险，同时大幅减少仪表按键操作次数，延缓仪表被糖雾腐蚀老化，降低仪表备品备件消耗。产线换产调整时间从原先的120分钟缩短至45分钟，有效提升糖浆车间生产周转效率。Modbus RTU转HART协议转换网关稳定实现串口PLC和现场HART仪表双向交互，助力果葡糖浆深加工工厂实现配方切换自动化，稳定糖浆成品品质，推动食品深加工行业智能制造升级。
