一、案例背景

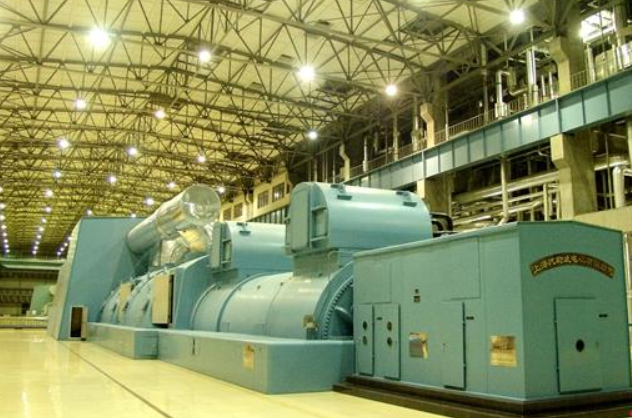

本项目应用于火力发电厂辅机工控车间，主要负责锅炉送风、汽轮机润滑、烟气除尘、水循环等辅助系统的工艺监测。火电厂连续不间断运行模式，对风道压差、滤网差压、管路介质差压参数的实时性、稳定性要求极高，是保障机组燃烧效率、设备安全、环保达标的核心参数。现场工艺监测设备采用E+H PMD75 Profibus PA差压变送器，该仪表抗高温、抗粉尘、稳定性强，适配电厂复杂工况，可精准采集各类工艺压差数据。车间全新升级的集中监控系统采用Modbus TCP工业以太网协议，负责全厂辅机设备数据汇总与远程管控。现场未配置一体式PA转TCP网关，Profibus PA现场总线与Modbus TCP以太网协议完全异构，导致PA差压仪表数据无法接入上位监控系统，只能依靠人工定时巡检记录，存在数据滞后、无法实时预警设备堵塞、风压异常等问题，影响机组稳定运行。

二、项目痛点

一是协议异构壁垒明显，Profibus PA多用于工业现场高精度设备采集，Modbus TCP为电厂主流以太网监控协议，二者无直接通信通道；

二是现场硬件缺失，无一体式PA转TCP集成网关，无法快速完成协议适配；

三是人工运维隐患大，电厂工况动态变化快，人工抄录无法实时捕捉滤网堵塞、风道压差波动，易引发燃烧不稳、设备过载等故障；

四是新旧设备兼容差，存量PA仪表无法适配新型TCP监控系统，设备资源浪费，电厂智能化升级受限。

三、网关功能

项目采用捷米特JM-PA-DP与JM-DPM-TCP双网关分级组合方案，适配电厂高干扰、连续运行工况。JM-PA-DP网关负责对接现场E+H PMD75差压变送器，精准采集、解析PA协议压差数据，完成PA总线向Profibus DP总线的标准化转换，保证底层数据完整无失真。JM-DPM-TCP网关实现二级协议转换，将DP总线数据无损转换为标准Modbus TCP以太网数据，匹配电厂上位监控系统通信规范。双网关具备电磁抗干扰、数据滤波、断点续传功能，可24小时不间断稳定运行，适配电厂连续生产需求。

四、解决方案

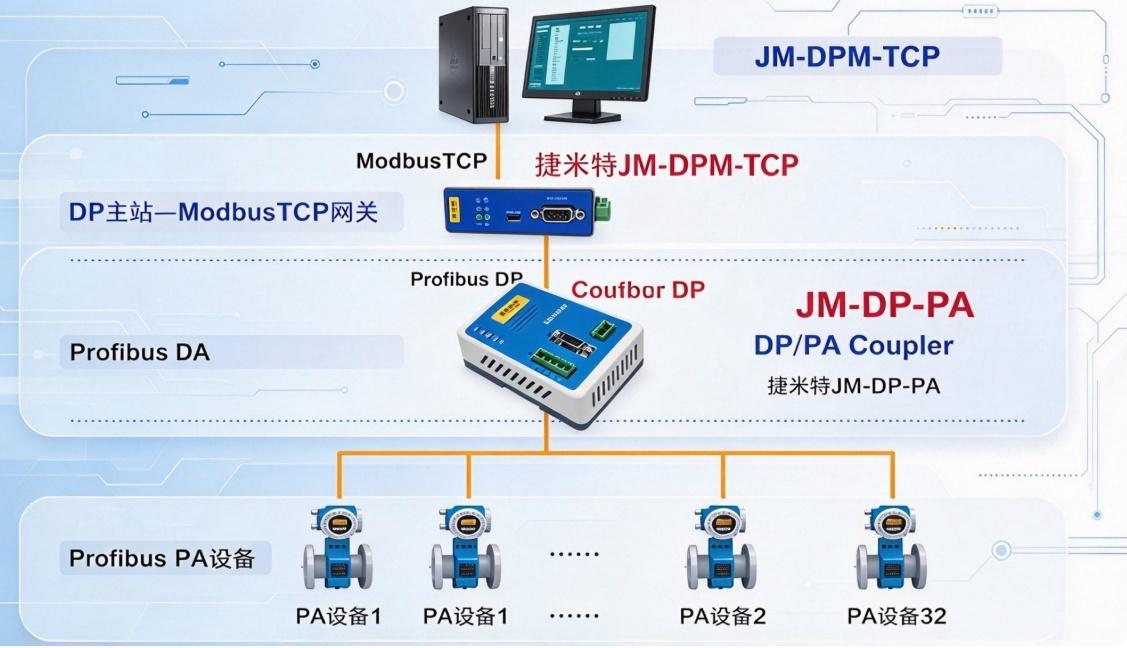

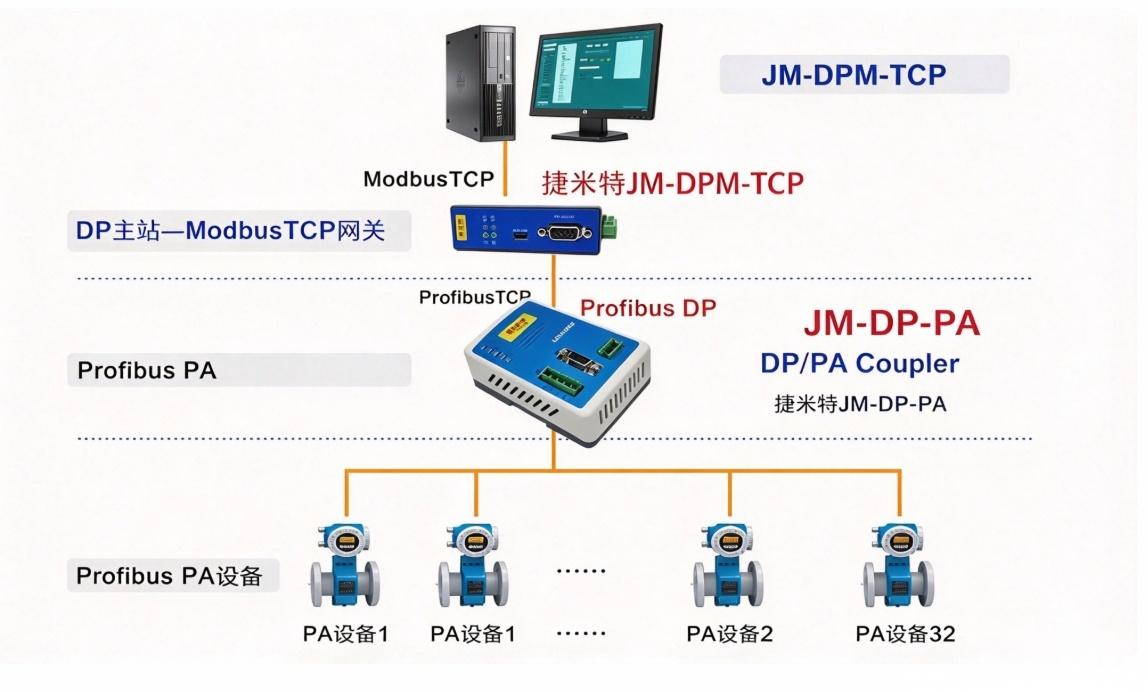

针对火电厂无一体式PA转TCP网关、双协议无法互通的核心问题，采用PA-DP-TCP分级递进式协议转换方案。无需更换原有E+H PMD75差压变送器与TCP上位监控设备，通过双网关搭建两级通信链路。

第一级由JM-PA-DP网关接入所有PA差压仪表，完成现场数据采集与PA转DP协议转换；

第二级通过JM-DPM-TCP网关实现DP转TCP以太网转换，打通现场设备与上位监控平台的通信通道，实现电厂辅机压差参数全自动实时上传。

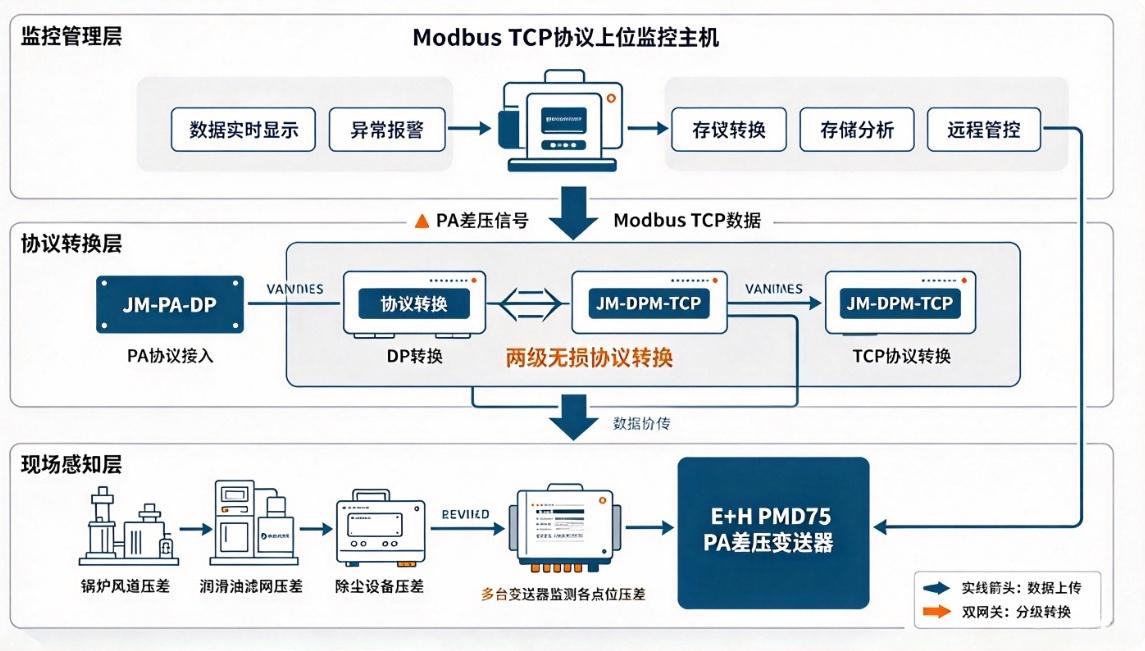

五、拓扑说明

六、实施过程

项目全程不停机施工，保障电厂机组连续运行。首先勘测现场设备工况，核对PA仪表、TCP上位机通信参数与安装点位；其次完成双网关防尘、抗干扰标准化安装与线路布设；随后完成网关参数配置、点位映射与全链路联调；最后开展72小时连续试运行，校准数据精度，排查传输延迟、丢包问题，确保系统稳定可靠运行。

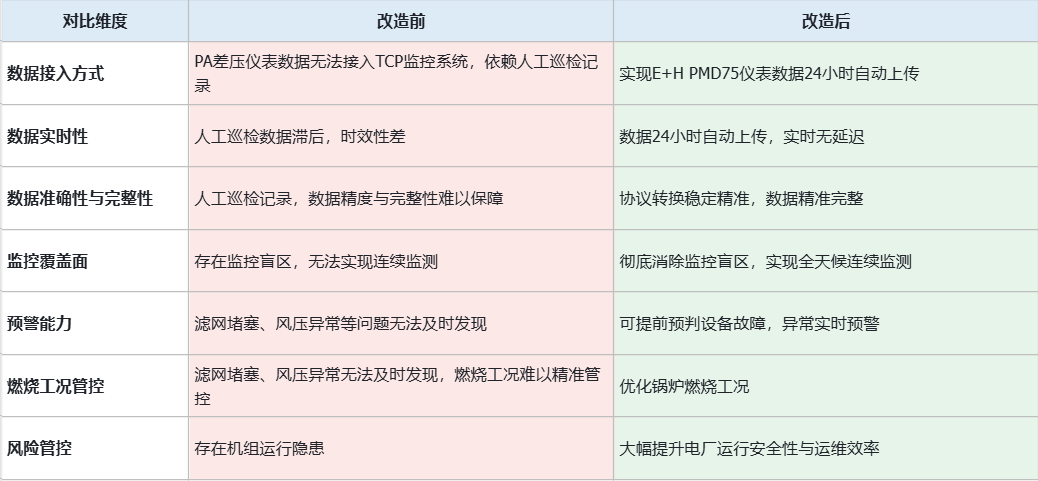

七、项目前后对比

八、行业前景

火电、热电、新能源电厂普遍存在老旧PA总线仪表与新型Modbus TCP以太网监控系统混用的情况，异构协议适配是电力行业智能化改造的共性难题。本方案无需改造原有设备、稳定性高、适配性广，完全满足电力连续生产工况，可广泛应用于各类电厂辅控系统升级，具备极强的行业推广价值。

九、案例总结

本案例针对火电厂无一体式PA转TCP网关、E+H PMD75差压变送器与Modbus TCP系统通信壁垒问题，通过PA-DP-TCP双网关分级转换方案，高效解决异构协议数据互通难题。项目落地后实现了电厂工艺压差参数的全自动化监控，有效规避设备运行风险，提升机组运行效率，为电力行业老旧工控系统智能化升级提供了成熟、可靠的实践范本。
