一、案例背景

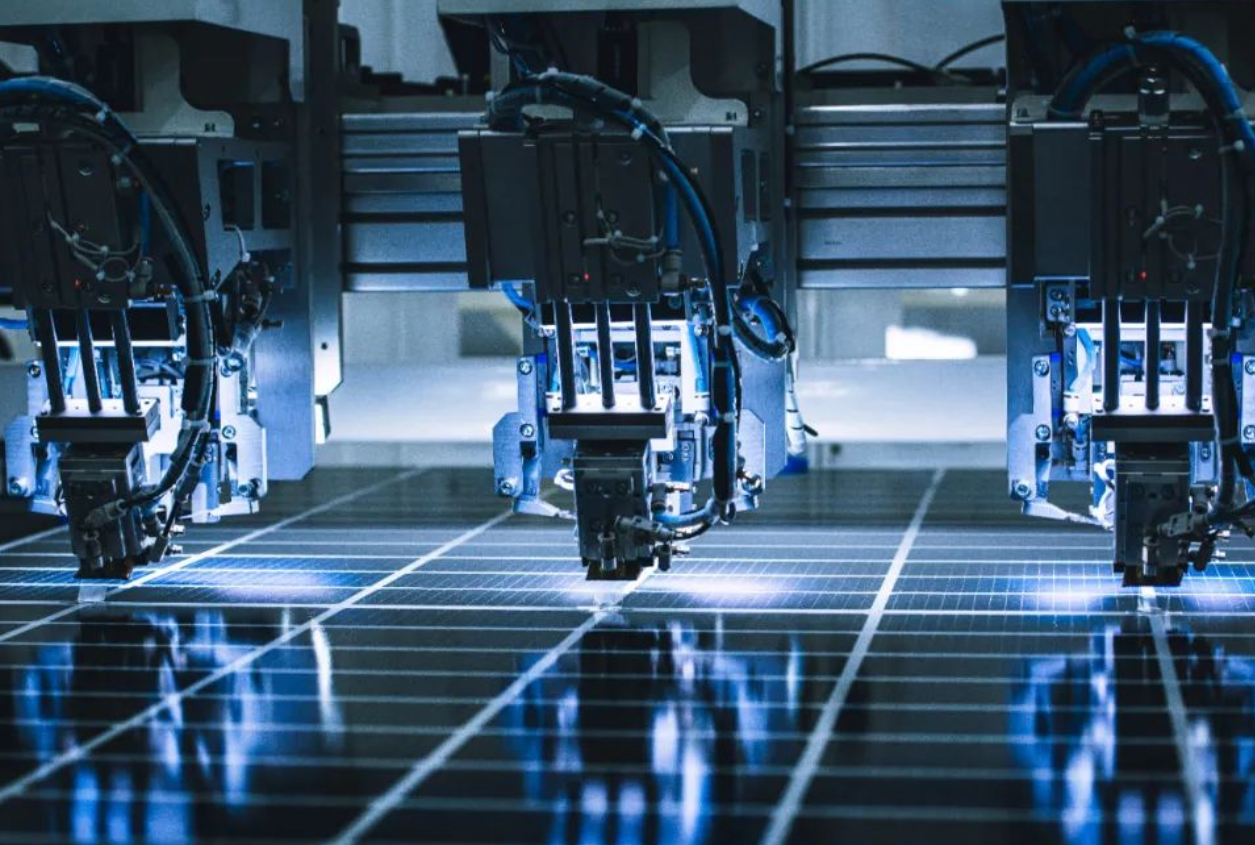

在“双碳”目标驱动下，我国新能源行业（如光伏组件生产、锂电制造、风电场运维）正经历快速发展。某大型光伏电池片生产企业在扩产过程中，需将新增的智能检测设备（支持Modbus TCP协议）集成至原有西门子315PLC控制的产线监控系统中。原有系统采用Profibus-DP总线架构，无法直接兼容以太网通信设备，导致数据孤岛问题突出，生产参数无法实时同步，制约了精细化管理与产能提升。
二、项目痛点分析
1. 协议不兼容：315PLC作为Profibus-DP主站，无法直接读取Modbus TCP设备（如温湿度传感器、IV曲线测试仪）数据。
2. 数据延迟严重：人工抄录设备数据效率低下，关键工艺参数更新延迟达2小时以上。
3. 运维成本高昂：不同协议设备需独立维护，故障排查耗时增加30%。
4. 扩展性不足：未来新增物联网设备需重复进行定制化开发，系统集成周期长。
5. 可视化缺失：生产状态依赖纸质报表，缺乏实时拓扑监控，异常响应速度慢。
三、协议转换网关的核心价值：JM-DPS-TCP网关功能简介

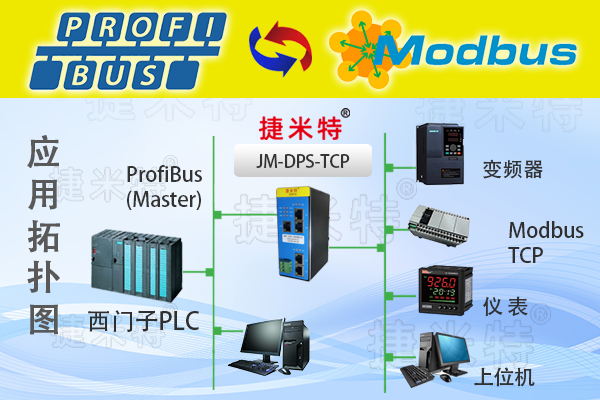

捷米特JM-DPS-TCP是一款高性能协议转换网关，兼具物联网网关与工业网关双重能力：
- 双向协议解析：支持Profibus-DP主站与Modbus TCP从站间数据双向自动映射，转换延迟<10ms。
- 多设备并发处理：可同时连接32台Modbus TCP设备，作为数据采集器集中处理数据流。
- 自适应网络配置：内置智能路由算法，自动适配不同子网段设备通信。
- 边缘计算功能：支持数据预过滤、报警阈值判断，降低PLC负载。
- 断点续传机制：通信中断时可缓存20000条数据，恢复后自动补传，保障连续性。
四、解决方案：基于智能网关的异构网络融合架构

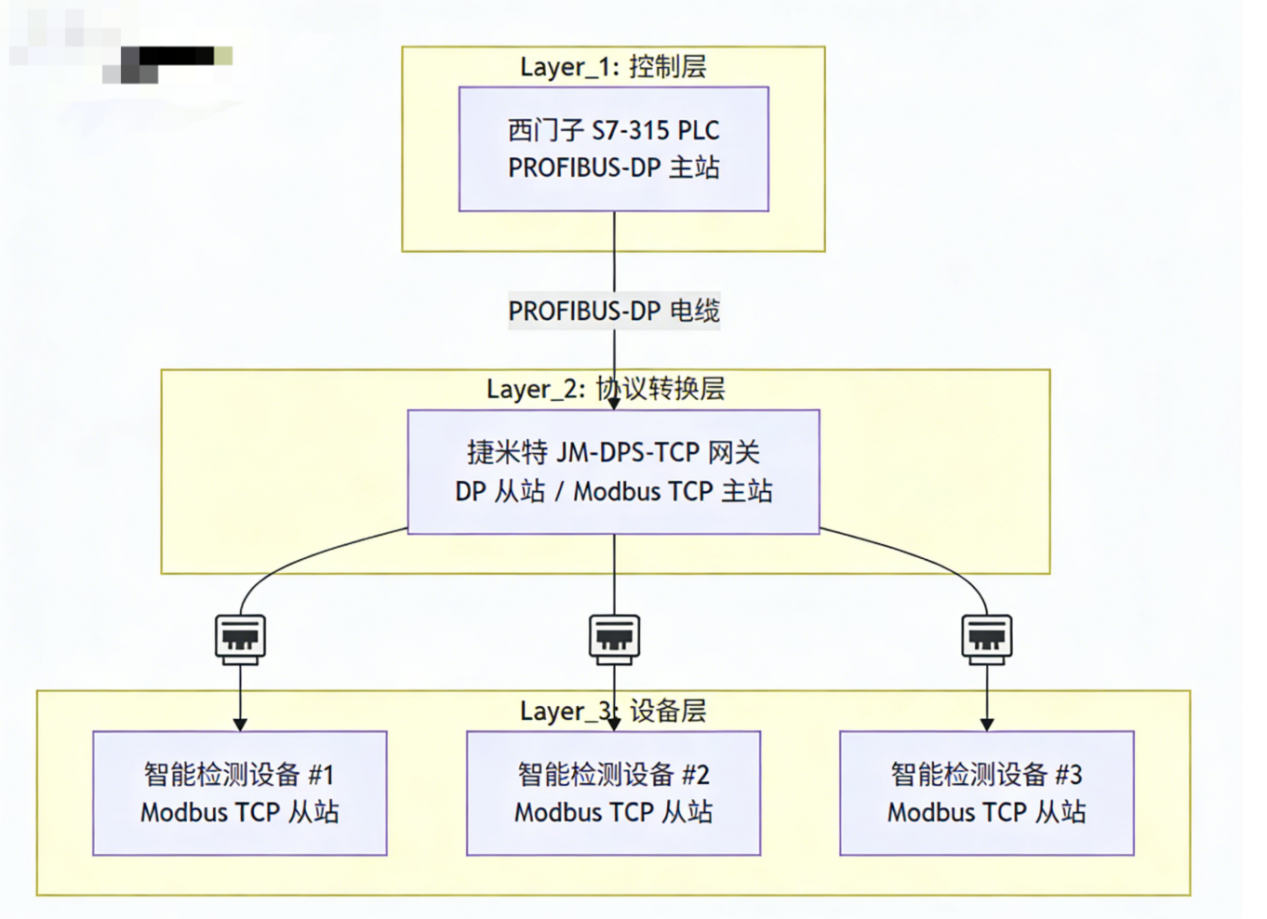

1. 拓扑设计：
- 315PLC作为DP主站，通过DP总线连接JM-DPS-TCP网关。
- 网关通过以太网交换机接入Modbus TCP设备网络（含IV测试仪、EL检测机、清洁机器人）。
- 网关同步将整合数据上传至云平台，形成“端-边-云”三级架构。
2. 通信映射配置：
- 在STEP7中配置网关为DP从站，分配专用I/O映射区（如输入区存放Modbus设备温度数据）。
- 通过网关WEB界面设置Modbus寄存器地址与PLC数据块的对应关系，如将测试仪电压值（寄存器40001）映射至PLC的DB10.DBD0。
3. 可视化监控层：
- 利用SCADA软件绘制实时拓扑图，直观展示网关连接状态、设备数据流走向及报警点位。
五、实施过程关键步骤

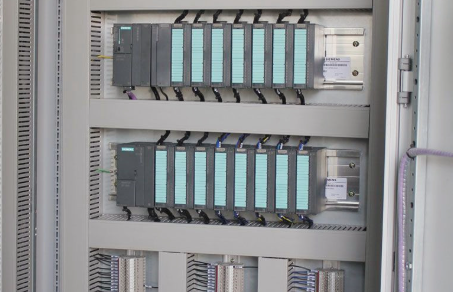

1. 网络拓扑部署：在PLC机柜侧安装网关，采用屏蔽双绞线连接DP端口，以太网口接入产线环网。
2. 参数快速配置：通过本地电脑登录网关管理界面（192.168.1.10），导入预生成的Modbus点位表配置文件。
3. PLC程序适配：在OB1中调用FC块读取网关映射区数据，添加异常处理逻辑（如超时重试机制）。
4. 联调测试：使用Modbus Poll模拟器验证数据读写，同步监测DP通信负载率（需低于60%）。
5. 冗余备份设置：启用网关双电源供电，配置PLC热备系统，确保连续运行。
六、应用效果量化分析
1. 数据实时性提升：工艺参数更新频率从2小时缩短至100ms，实现光伏串EL缺陷实时拦截。
2. 集成成本降低：避免改造原有PLC架构，节约硬件成本40%以上。
3. 运维效率优化：通过智能网关统一管理界面，设备故障定位时间减少70%。
4. 系统扩展便捷：新增同类设备时，仅需在网关添加映射规则，部署周期从3天压缩至2小时。
5. 能源管理精细化：整合功率分析仪数据后，产线单瓦能耗下降8.3%。

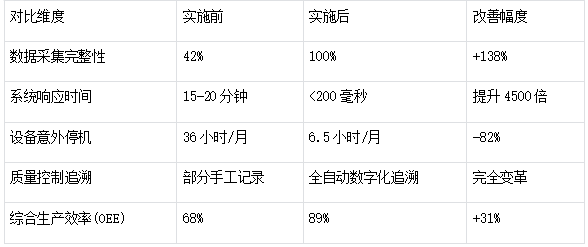

七、项目实施前后对比
八、行业拓展建议：聚焦高增长赛道
1. 储能系统集成：适用于储能集装箱内部BMS（Modbus TCP）与PCS（Profibus）数据聚合。
2. 氢能制取装备：电解槽阵列监控中整合温度控制器与安全PLC系统。
3. 充电桩运维网络：将分散充电桩数据透传至运营平台，支持V2G调度。
4. 半导体晶圆厂：洁净车间环境监测设备与厂务自动化系统联动。
5. 生物制药发酵线：培养基参数监测设备与批次控制系统集成。
九、总结
在工业4.0升级背景下，协议转换网关已成为破解新旧设备互联瓶颈的关键工具。本案通过JM-DPS-TCP网关，将315 PLC的实时控制优势与Modbus TCP设备的灵活部署能力深度融合，不仅解决了新能源产线的具体痛点，更构建了可复用的“DP主站+工业网关+物联网设备”范式。随着新能源、半导体、生物制造等高端产业对数据融合需求的爆发，具备边缘计算能力的智能网关将从“连接工具”演进为“决策节点”，推动OT与IT层在更细粒度上协同，为智能制造注入核心驱动力。建议企业在数字化规划初期即引入网关异构集成方案，以弹性架构应对技术迭代风险。
《具体内容配置过程及其他相关咨询请与武工留言交流》
