一、项目背景与通讯痛点
某市政污水处理厂，水池液位、进出水压力、pH 等大量 HART 智能仪表接入DCS系统，DCS 系统作为 HART 主站，通过4-20mA+HART 回路采集现场仪表数据；日常运维工作中，维护人员经常需要携带 HART 手操器到现场对仪表进行参数修改、量程调校。
传统回路架构下，DCS 主站和 HART 手操器不能同时采集解析 HART 数字数据；手操器在线调校仪表的时候，会抢占 HART 总线会话，容易造成 DCS 侧 HART 数字数据短暂丢失；同时 DCS 系统无法记录手操器调试过程中仪表的实时动态参数，调试过程中数据无法同步上传 DCS。如果新增一套独立 HART 采集系统，需要新增布线、改造 DCS 机柜，改造成本高。 项目需求：DCS 系统、HART 手操器可以并行对 HART 仪表开展操作，DCS 侧依然可以同步获取仪表多变量与实时数据，无需改动 DCS 原有控制逻辑。
二、现场应用工况与改造需求
1. 原有 DCS 作为 HART 主站保持不变，4-20mA 模拟信号用于工艺调节联锁；
2. 允许现场 HART 手操器接入回路进行仪表调校、参数设置，调试过程 DCS 不丢失数字采集数据；
3. 转换器可以监听 HART 总线上交互数据，转换为 Modbus RTU 输出给到 DCS 的 RS485 接口；
4. 适配水处理厂控制柜潮湿、电磁干扰工况，支持机柜内安装；
5. 不改动原有仪表布线，尽量减少系统停机时间。
三、系统整体解决方案
选用捷米特JMT-H24-H202 HART多变量转换器，接入 HART 仪表回路，模块工作模式设置为监控转 MODBUS RTU（自定义）模式。 DCS 继续作为 HART 主站与仪表通讯；当运维人员接入 HART 手操器（副主）进行参数修改、量程标定作业，转换器监听 HART 总线上面的通讯报文，抓取仪表返回的动态变量、状态信息，将监听得到的数据转化为标准 Modbus RTU，经由 RS485 接口送入 DCS 系统 RS485 通讯端口。

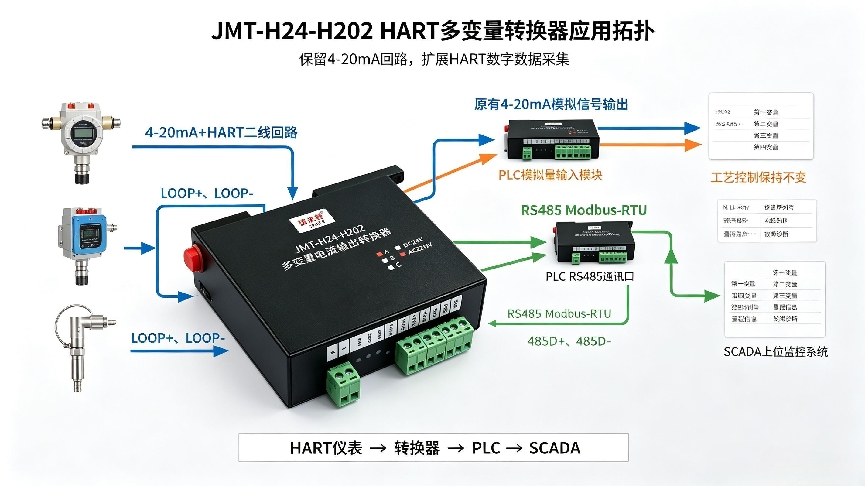

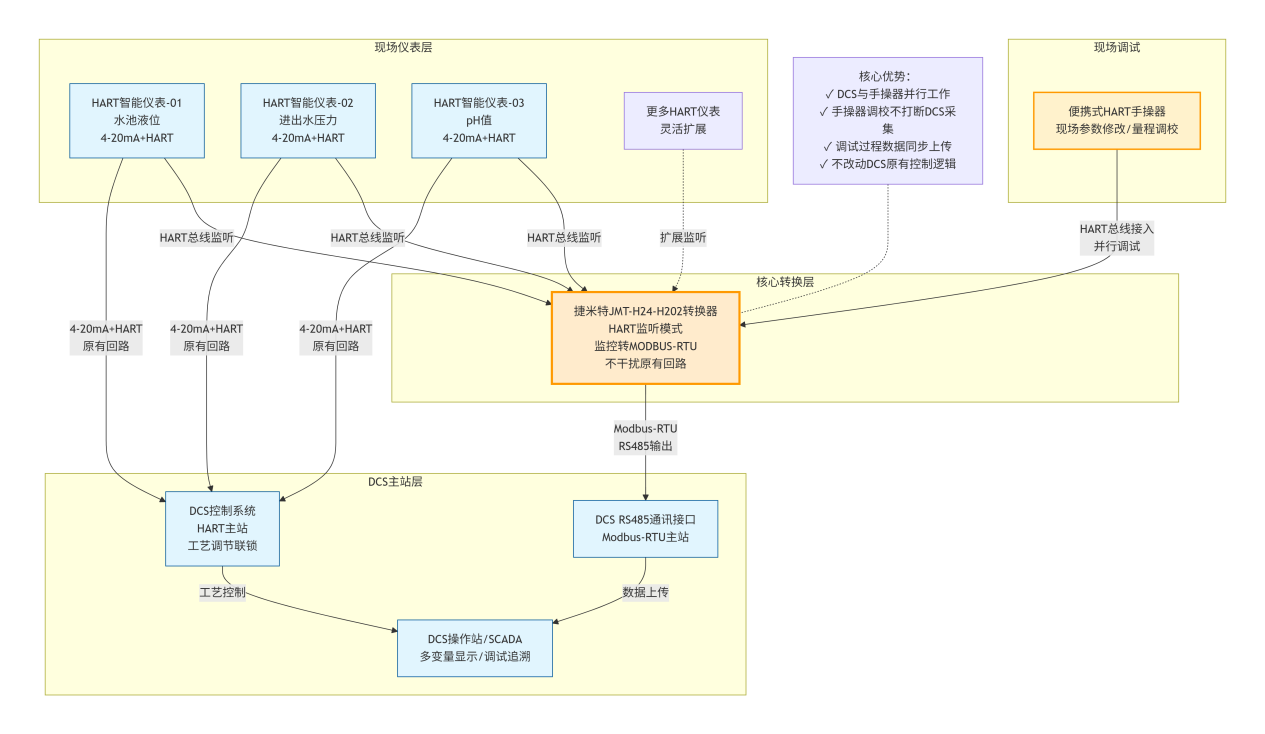

系统架构：
通过配置软件设置监控指令，转换器抓取总线上有效仪表应答数据；模块支持断电记忆，调试完成参数保存，重启无需重设。
四、现场调试与功能实现
1. 完成仪表与转换器接线，确认 DCS 原有 4-20mA、HART 通讯正常，工艺控制不受影响；
2. PC 连接转换器配置软件，工作模式切换为【监控转 MODBUS RTU (自定义)】，配置监控指令，设置 HART 通讯周期；
3. ModScan32 测试寄存器数据读取，确认可以正常采集 HART 变量；
4. 现场接入 HART 手操器，在线修改仪表量程、参数，验证手操器调试期间，转换器依然持续输出 Modbus 数据，DCS 无数据断流；
5. DCS 程序完成 Modbus 轮询，将监听采集到多变量、状态送入 DCS 画面。

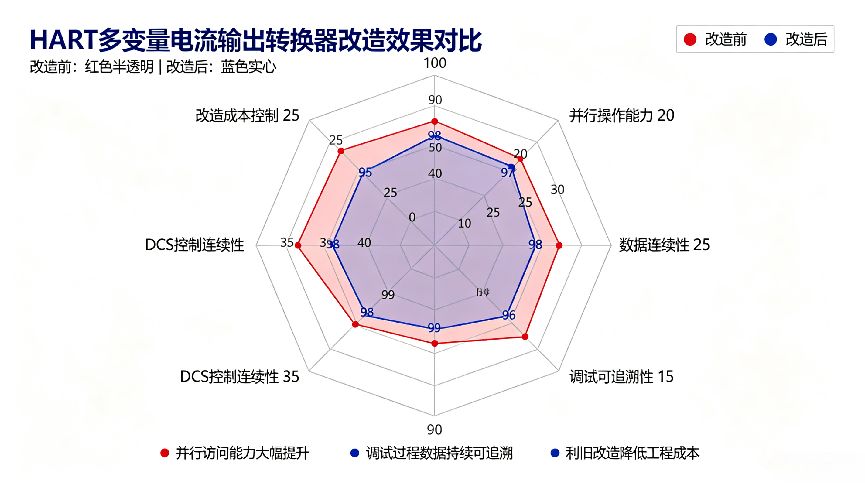

投运达成效果：
1. DCS 控制系统与 HART 手操器可以并行工作，手操器调校仪表过程不会打断 DCS 的数据采集；
2. 完整保留原有 DCS 控制、联锁逻辑，无需大规模改造硬件；
3. 调试过程中仪表实时变量、状态信息同步上传 DCS，方便事后追溯调试过程数据；
4. 充分利旧全部现有 HART 仪表与线缆，降低数字化改造投入。
五、项目应用成效与价值总结
本方案利用转换器的 HART 监控模式，解决 DCS 主站与手持 HART 手操器并发访问 HART 仪表的数据冲突难题。在不影响生产控制前提下，实现调试作业与系统数据采集并行，便于运维追溯仪表调校记录，降低系统改造的硬件投入。该方案适用于市政水务、电厂、化工等需要频繁使用手操器对 HART 仪表维护的工业场景。
