一、行业背景与项目痛点

在锂电材料自动化生产线行业，新建与技改项目普遍采用西门子PLC作为整套产线的控制核心，控制系统基于Profinet总线架构；现场大量风机、搅拌、输送驱动单元选用ModbusTCP协议变频器。两类设备底层通讯协议完全不同，直接造成协议异构无法直接通讯的现实难题。

如果依靠PLC内部编写ModbusTCP通讯功能块实现对接，需要开发大量寄存器读写解析程序，对编程人员技术能力要求高。产线变频器数量多，读写点位繁杂，极易出现报文超时、指令响应滞后、数据抖动现象；后期新增、更换变频器时，需要修改PLC程序，存在产线停机风险，不利于连续化生产。引入Profinet转ModbusTCP协议转换网关，打通Profinet主控系统与ModbusTCP变频器的数据链路，成为锂电产线改造的优选方案。

二、项目概况

本案例应用于锂电材料匀浆生产线项目，主控设备为西门子S71500PLC，作为Profinet主站，负责整套匀浆工艺逻辑联锁、设备时序控制，对接HMI触摸屏与SCADA上位监控系统。现场多台ModbusTCP协议变频器，分别控制搅拌电机、送料输送电机、除尘风机。项目目标：使用捷米特JM-TCP-PN Profinet转ModbusTCP协议转换网关，实现双向数据互通。PLC向变频器下发启停、转速设定指令；变频器向PLC回传运行频率、输出电流、故障代码、温度等运行参数，实现驱动设备集中监控与闭环工艺控制。

三、网关选型与部署方案

1、网关选型

项目选用捷米特JM-TCP-PN Profinet转ModbusTCP协议转换网关，网关在Profinet网络侧作为Profinet从站接入西门子PLC；ModbusTCP侧作为客户端，轮询访问多台ModbusTCP变频器，完成协议解析与IO寄存器映射，无需PLC编写Modbus通讯程序北京捷米特。

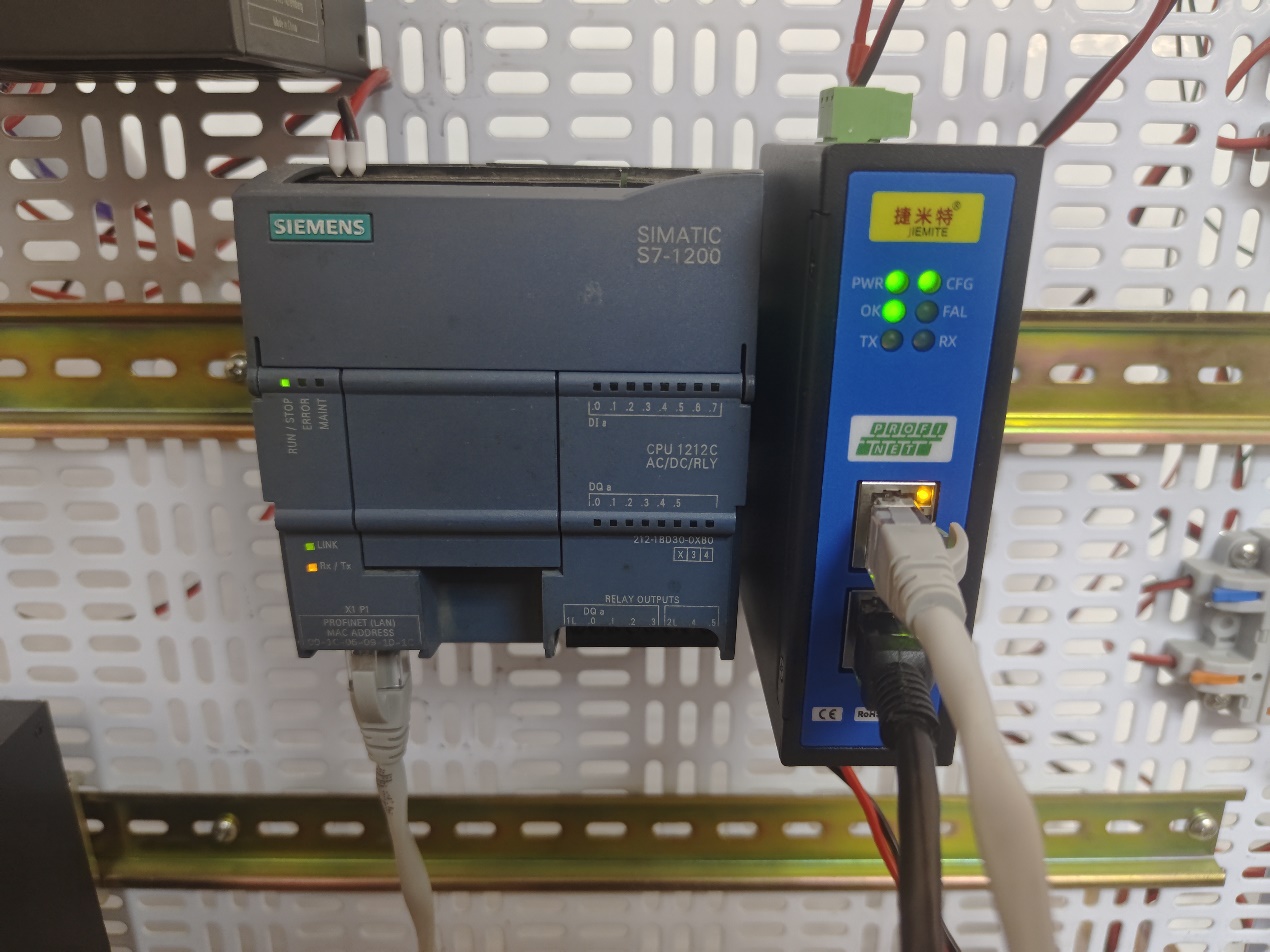

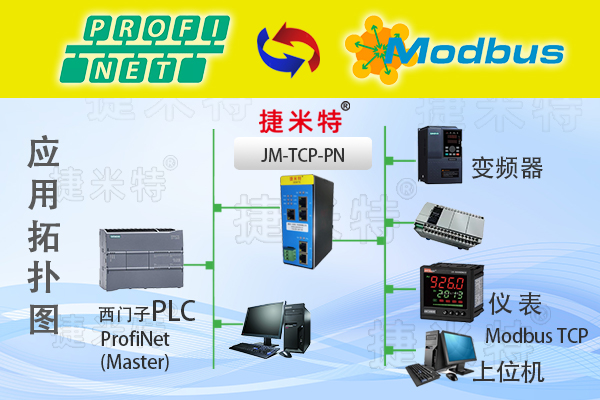

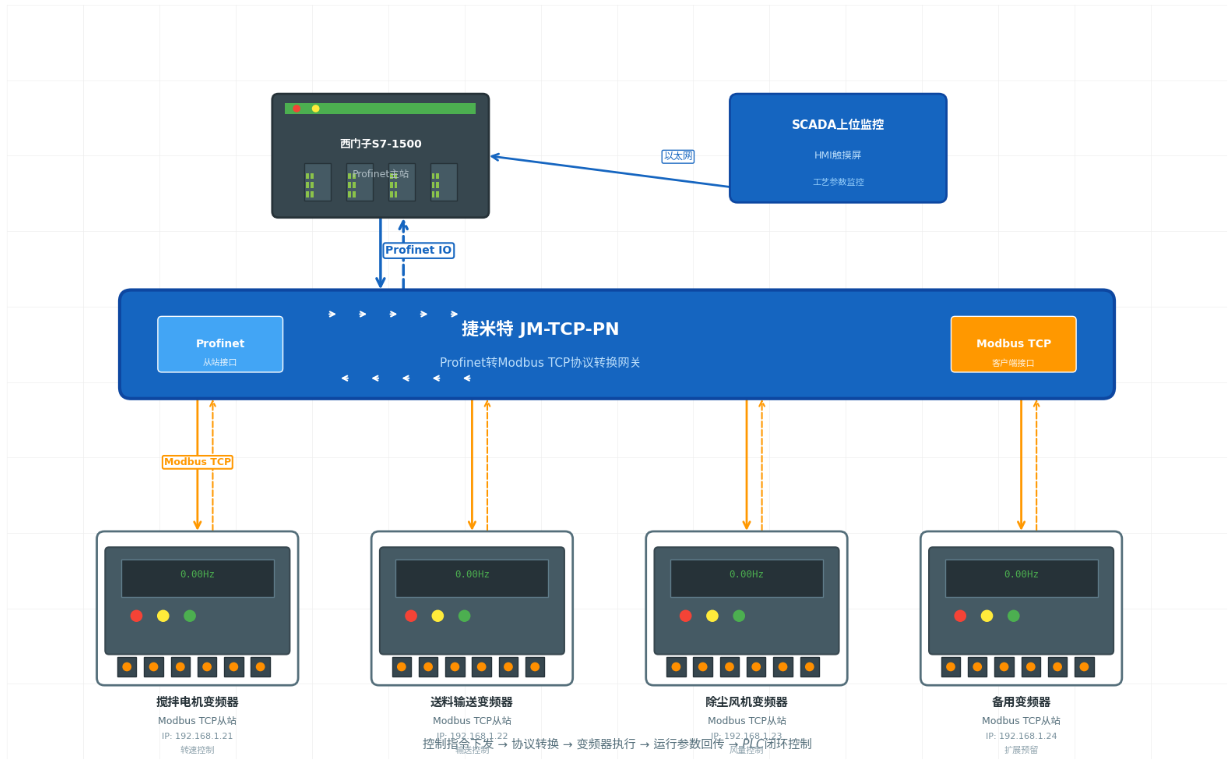

2、系统网络拓扑

3、部署实施

将捷米特Profinet转ModbusTCP协议转换网关接入Profinet网络，TIA博途软件导入GSDML文件，完成网关设备组态，配置Profinet输入输出IO区域；

设置网关IP地址，与现场变频器处于同一网段；使用捷米特配置软件配置各个变频器从站IP、读写寄存器地址，建立ProfinetIO地址与Modbus寄存器映射关系；

将配置下载至网关，西门子1500PLC只读写网关IO地址，即可下发转速、启停指令，同时采集变频器运行数据，无需编写Modbus功能块程序。

四、网关功能介绍及产品亮点

捷米特JM-TCP-PN Profinet转ModbusTCP协议转换网关专为工业异构设备互联开发，实现Profinet总线与ModbusTCP双向透明转换，所有映射配置在工具软件完成，大幅降低PLC编程工作量。网关支持多台ModbusTCP变频器并发轮询，适配锂电产线多驱动设备场景；双网口交换机设计，支持链式组网，布线更加灵活北京捷米特。产品为工业级硬件，宽温工作，抗电磁干扰，适配车间复杂工况；内置完整故障诊断机制，变频器断线、通讯异常时，故障字上传PLC，方便运维快速定位问题；大数据量IO交互，调试简单，缩短现场调试周期。

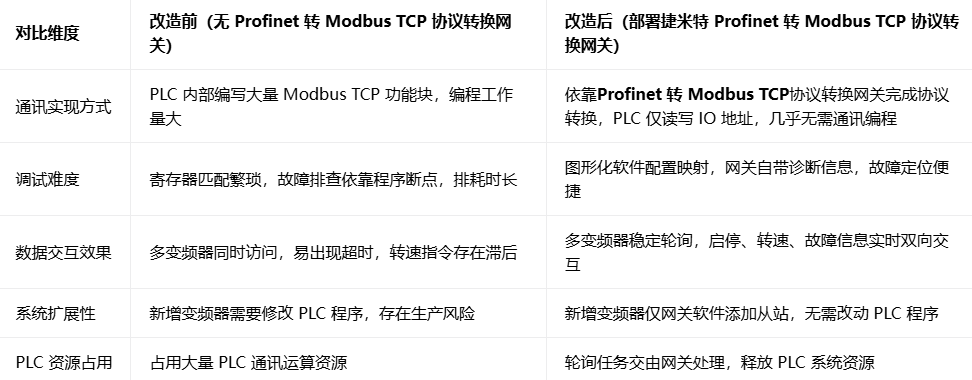

五、应用效果前后对比

六、网关未来发展趋势

随着制造业数字化持续升级，Profinet转ModbusTCP协议转换网关将从单纯协议转发，向边缘预处理方向演进。未来网关将具备本地数据过滤、简单工艺报警判断；支持网页免软件配置，降低现场调试门槛；强化工业网络安全防护，适配锂电、化工等高要求行业；兼容多协议复合转换，同时对接MES、SCADA上层系统。协议转换网关作为异构设备之间的桥梁，在锂电、食品加工、水处理自动化项目中将获得更加广泛的应用。

七、案例总结

锂电材料匀浆生产线项目，依靠捷米特JM-TCP-PN Profinet转ModbusTCP协议转换网关，解决西门子S71500与ModbusTCP变频器之间协议壁垒，实现驱动设备指令与运行参数双向稳定交互，降低项目开发调试难度，保障产线连续稳定运行。本方案作为锂电匀浆生产线经典应用，同样可以复制应用于粉体输送、包装自动化等大量搭载ModbusTCP变频器的自动化项目。
