一、项目背景

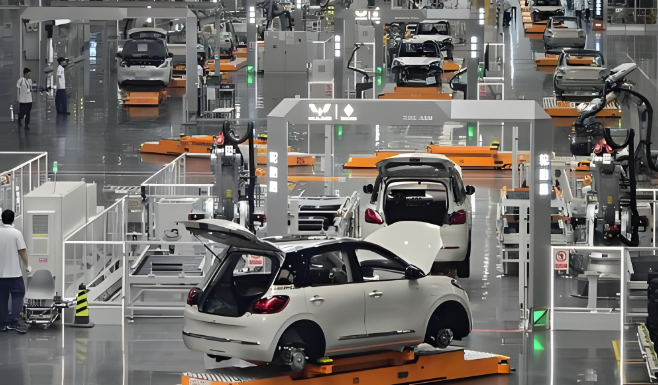

某汽车零部件制造厂拥有多条自动化生产线，核心控制器为松下 FP-XH、FP0R 等系列 PLC，配套触摸屏为人机界面。随着工厂数字化推进，管理层要求将设备数据实时上传至 MES 系统，实现远程监控与生产优化。然而，原有 PLC 仅支持串口通讯，无法直接接入以太网，且现场设备已稳定运行多年，改造必须在不影响生产的前提下快速完成。

二、四大核心痛点

1. 以太网升级难，设备复用性低

   原 PLC 编程口已被触摸屏占用，若拆除触摸屏则产线操作中断；若更换带以太网接口的新型 PLC，成本高昂且需重新编程布线，停产损失巨大。

2. 多上位机同时访问受限，数据采集效率低

   车间需同时进行编程调试、触摸屏监控、MES 数据采集，但 PLC 单一串口无法满足多设备并发通讯，工程师只能轮流操作，数据滞后严重。

3. 远程维护成本高，故障响应慢

   设备故障时，工程师需亲赴现场排查，差旅成本高且响应时间长，尤其疫情期间人员流动受限，远程维护需求迫切。

4. 通讯故障定位难，环境干扰频繁

   现场电磁环境复杂，偶发通讯中断，排查需逐段测试串口参数，耗时长；老旧 PLC（如 FP-X）协议兼容性差，经常出现通讯失败。

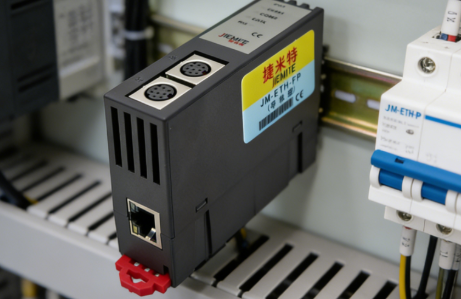

三、解决方案：捷米特 JM-ETH-FP 圆口模块

经过多方对比，该厂最终选用捷米特 JM-ETH-FP 圆口型以太网通讯模块。该模块专为松下 PLC 设计，具备以下亮点，精准击破痛点：

1. 不占编程口，原有设备全保留

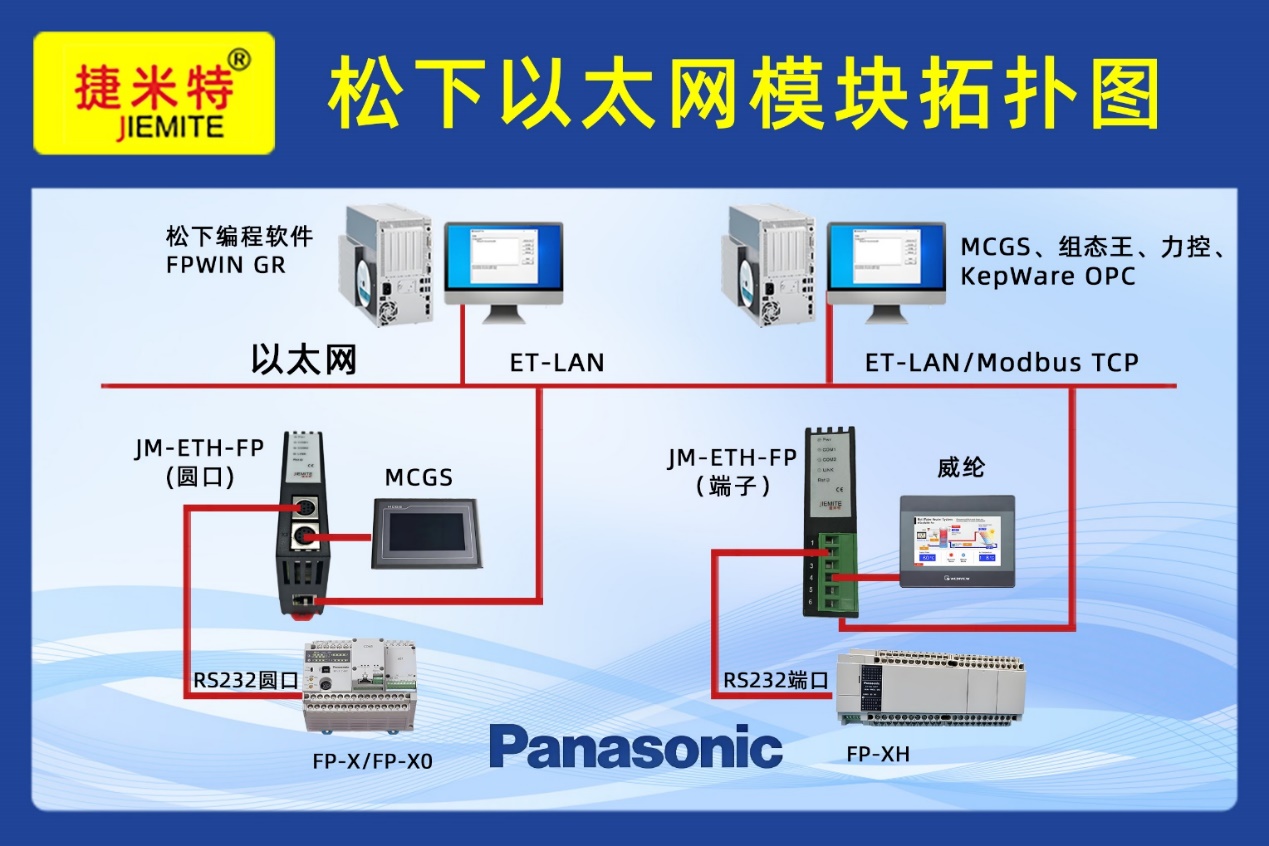

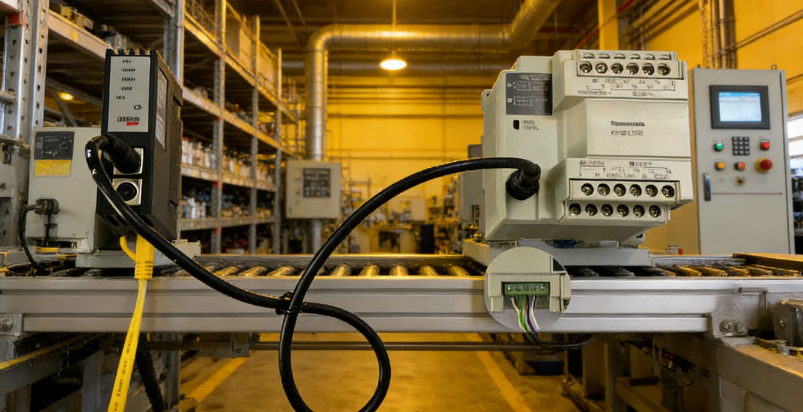

JM-ETH-FP 采用“模块化串联”设计：COM1 直连 PLC 的 MD5 圆口，COM2 口专门扩展给原触摸屏。改造时无需拆除任何设备，触摸屏照常工作，同时上位机通过以太网口采集数据，实现了“触摸屏+上位机”双通道并行，完全保留现场操作习惯。

2. 双供电模式，零布线改造

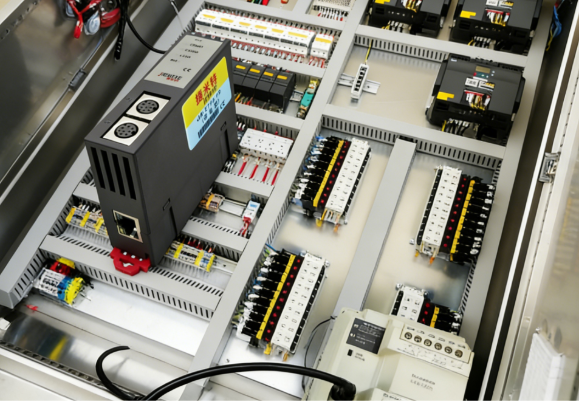

模块支持从 PLC 编程口直接取电，也支持外接 24V 电源。现场 PLC 柜内已有 24V 开关电源，工程师直接选用 PLC 口取电，无需额外布线，10 分钟即完成硬件安装。

3. 支持 6 台设备并发访问，数据采集效率提升 80%

JM-ETH-FP 内置高速处理芯片，支持 6 台 PC 或服务器同时连接。现在，工程师可通过 FPWIN GR 软件远程调试程序，MES 服务器通过 ModbusTCP 采集数据，触摸屏依然通过 COM2 本地监控，三者互不干扰，彻底告别排队通讯。

4. 即装即用，参数全自动适配

模块默认开启串口参数自适应，无需手动配置 PLC 和触摸屏的波特率、校验位。工程师仅需通过网页（默认 IP 192.168.1.178）设置以太网参数，5 分钟完成配置。Web 界面还提供密码保护，防止误修改。

5. 远程维护+固件免费升级，降低后期成本

配合远程通讯模块，工程师在公司即可通过以太网对 PLC 进行程序上传下载、在线监控，故障响应时间从 1 天缩短至 1 小时。同时，模块支持用户侧固件升级，厂家持续提供新功能，一次投资终身受益。

6. 智能诊断+工业级稳定性，故障定位秒级完成

模块前面板有 Pwr、COM1/COM2、LINK 四个指示灯，现场人员可通过指示灯状态快速判断电源、通讯、网络状态。Web 诊断页面更可查看通讯请求次数、错误次数、TCP 连接数等，精准定位是 PLC 端还是网络端故障。模块出厂前经过 168 小时 60℃老化测试，现场连续运行 30 天通讯零错误，宽温宽压设计适应车间环境波动。

7. 兼容老旧机型，协议开放

针对 FP-X 等老旧 PLC，开启“长帧兼容模式”后通讯立即稳定。模块支持 FPWIN GR、ModbusTCP等多种协议，组态王、Kepware 等软件可直接访问，无需二次开发。

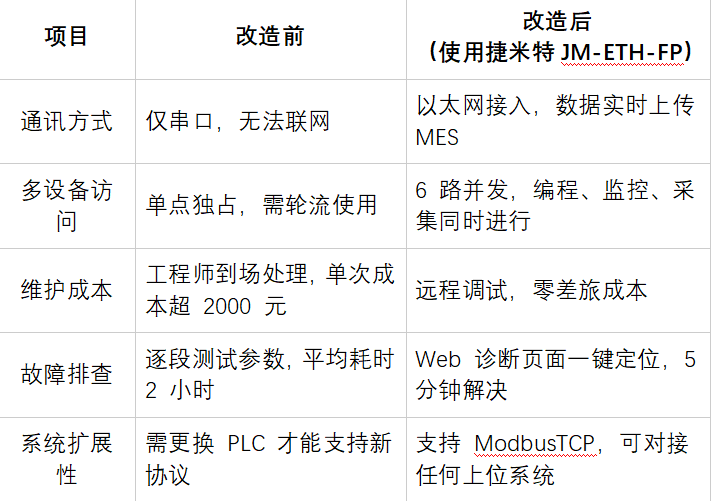

四、改造前后对比

五、客户评价

“捷米特 JM-ETH-FP 模块真正实现了‘边生产边改造’，从安装到调试不到 1 小时，未影响任何生产。现在 MES 系统实时采集 200 多个设备数据，远程维护更是省下了大笔差旅费。”——设备主管 陈工

六、总结

捷米特 JM-ETH-FP 圆口模块以创新的串联设计、强大的并发能力和工业级可靠性，为松下PLC用户提供了一条低成本、高效率的以太网升级路径。它不仅保护了原有设备投资，更打通了设备数据上行的“最后一公里”，助力传统工厂快速迈向智能制造。
