一、 应用背景及核心痛点
某电子制造车间现有12台欧姆龙CP1L/CP1E系列PLC，主要用于生产线自动化控制，长期面临设备联网难、数据采集繁琐、维护不便等问题，严重影响车间信息化管理推进。为解决上述痛点，车间引入捷米特JM-ETH-CP以太网转换器，该模块作为专业以太网转换设备，无需改动原有设备结构，快速实现PLC联网，完美适配现有生产需求，以下为详细应用过程及效果。
该车间所用PLC均为欧姆龙CP1L-C60DR-A、CP1E-N40DR-A型号，此前未配备以太网接口，仅依靠DB9串口进行本地通讯，在实际运行中存在四大核心痛点，严重制约生产效率与管理水平：
1. 联网困难，数据采集低效：PLC无以太网功能，无法接入车间生产管理系统，工作人员需逐台现场采集PLC运行数据，耗时费力且易出错，无法实现车间级集中监控，符合工业现场PLC通讯“物理层”连接不便的普遍痛点。
2. 端口冲突，设备兼容受限：PLC原有DB9通讯口需连接触摸屏（HMI），无法同时接入上位机，若新增通讯设备，需改动PLC程序或更换设备，不仅增加工作量，还可能导致生产中断，契合PLC通讯中端口资源紧张的常见问题。
3. 配置复杂，故障排查不便：传统通讯方式需手动设置波特率、协议参数，参数匹配错误易导致通讯中断，且无直观诊断手段，故障排查需专业人员携带专用工具现场操作，耗时久、难度大。
4. 扩展不足，适配性差：车间需对接组态王、KepWare OPC等上位软件，且计划实现远程维护，但原有通讯方式不支持多协议兼容，无法满足第三方系统对接及远程操作需求，存在协议碎片化带来的适配难题。
二、解决方案：捷米特JM-ETH-CP以太网转换器应用
针对上述痛点，结合车间现有设备情况，选用捷米特JM-ETH-CP以太网转换器作为核心解决方案，该模块专为欧姆龙CP1L/CP1E/CP1H系列PLC设计，核心功能亮点精准匹配痛点，无需改动原有PLC程序及设备结构，具体实施如下：

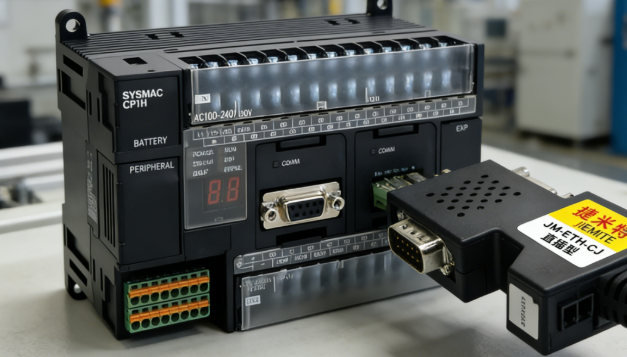

1. 即插即用，快速部署：将JM-ETH-CP模块直接插入欧姆龙PLC的DB9通讯口，无需更改PLC程序、无需额外接线，模块自动适配PLC型号，宽波特率自适应功能可自动识别9.6k、19.2k、38.4k、115.2k波特率，无需手动设置，5分钟即可完成单台设备部署，解决配置复杂、部署繁琐的痛点。
2. 双串口设计，避免端口冲突：模块采用双串口设计，提供X2扩展串口，将原有触摸屏接入扩展串口，PLC原有DB9通讯口用于模块通讯，既不占用PLC原有通讯端口，又能保证触摸屏与PLC正常通讯，不影响现有设备运行，彻底解决端口冲突问题。

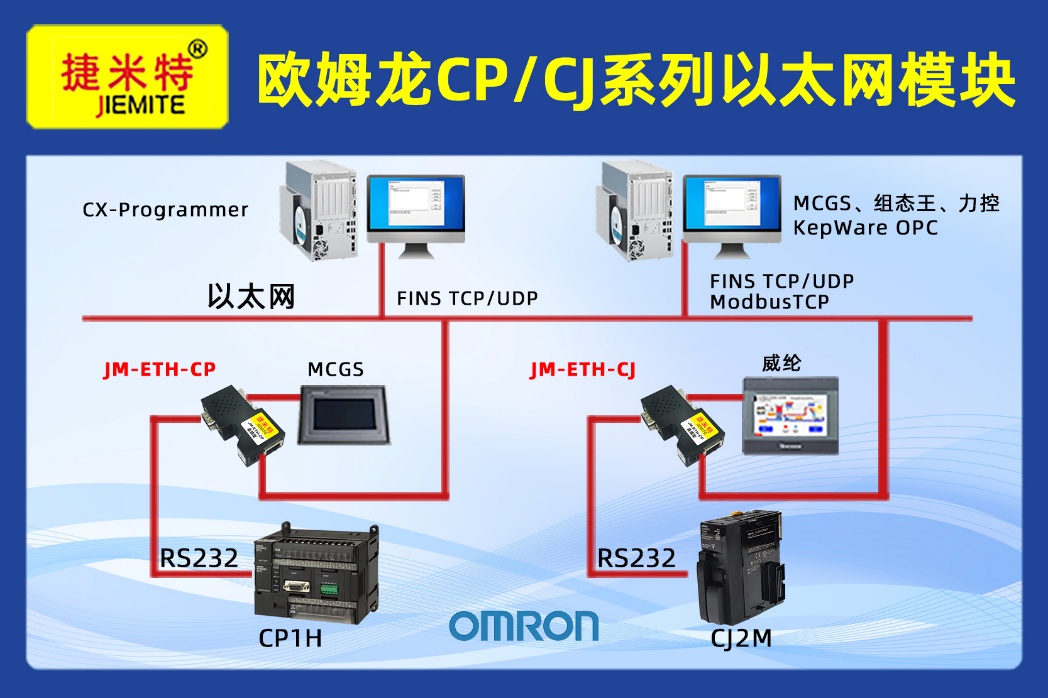

3. 多协议兼容，实现多设备对接：模块支持FINS/UDP、FINS/TCP、ModbusTCP、JMNetTCP等多种协议，可完美适配CX-Programmer、组态王、MCGS等主流上位软件，同时内部集成ModbusTCP服务器，支持FC1、FC2等多种功能码，自动映射PLC数据区，轻松实现与车间生产管理系统及第三方设备对接，解决协议不兼容、扩展不足的痛点。
4. 集成Web服务器，便捷诊断维护：通过浏览器输入默认IP（192.168.1.178），即可对模块进行参数设置、运行状态监控、故障诊断，支持登录密码保护，无需专用工具，工作人员在办公室即可完成故障排查，大幅提升维护效率；配合远程通讯模块，可实现异地PLC程序监控与修改，支持以太网固件升级，免费提供升级固件，解决维护不便、远程操作困难的痛点。

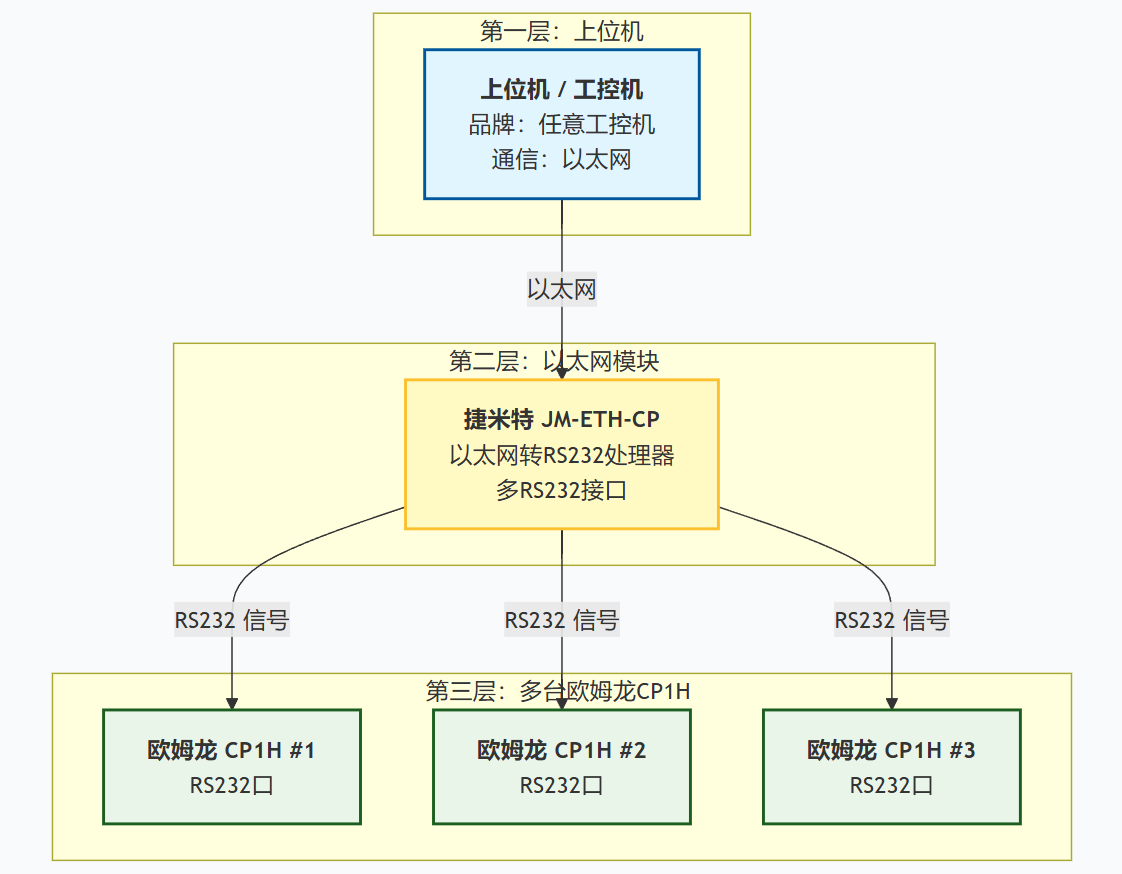

5. 多客户端访问，支持集中监控：模块支持最多10台PC同时采集PLC数据，可将12台欧姆龙PLC全部接入车间局域网，实现车间级数据集中采集与监控，工作人员可实时查看所有设备运行状态，无需逐台现场操作，解决数据采集低效的痛点。
三、应用前后对比及效果
1. 部署效率对比：应用前，单台PLC联网需改动程序、手动配置参数，部署1台需30分钟以上；应用后，JM-ETH-CP即插即用，宽波特率自适应，单台部署仅需5分钟，12台设备半天内全部完成部署，部署效率提升80%以上。
2. 数据采集对比：应用前，需2名工作人员每天花2小时逐台采集数据，易出错、效率低；应用后，10台PC可同时采集数据，实现实时集中监控，数据采集零误差，节省人力成本，数据更新延迟控制在1秒内。
3. 维护成本对比：应用前，通讯故障排查平均需4小时，需专业人员携带专用工具现场操作；应用后，通过Web服务器可远程诊断故障，平均排查时间缩短至15分钟，无需现场奔波，维护成本降低70%。
4. 扩展能力对比：应用前，无法接入上位软件及第三方系统，不支持远程维护；应用后，可兼容多种上位软件及协议，实现远程维护、固件升级，满足车间信息化改造需求，为后续生产管理升级奠定基础。
四、应用总结
捷米特JM-ETH-CP以太网转换器，精准适配欧姆龙CP1L/CP1E系列PLC，凭借即插即用、多协议兼容、双串口设计等核心优势，完美解决了车间PLC联网难、端口冲突、维护不便等痛点，无需改动原有设备结构，快速实现设备信息化升级。应用后，车间生产数据采集效率、设备维护效率大幅提升，人力成本显著降低，实现了车间级集中监控，完全满足生产管理系统对数据采集的需求，是设备信息化与改造项目的优选方案，适配工业自动化领域存量设备升级的核心需求。
