一、 背景

当前制造业正朝着综合信息化方向转型，车间级生产管理的前提是构建设备信息化网络，设备联网成为企业实现智能化升级的关键。某新能源锂电池制造厂有多台三菱A系列PLC（型号A2USHCPU-S1），作为产线控制核心已稳定服役十余年，但受限于设备硬件设计，仅配备传统RS422编程口，无法满足企业设备联网的六大核心要求，捷米特JM-ETH-A以太网转换器的应用，完美解决了这一痛点，实现老旧PLC的高效联网升级。

二、 项目痛点

该企业在设备联网推进中，面临诸多难题，且严格要求不影响生产、少改造、短工期、稳通讯、低投资、强扩展，具体痛点如下：

1. 通讯受限且实时性差：三菱A2USHCPU-S1 PLC仅支持RS422串口通讯，速率最高115.2Kbps，上传1KB数据需近百毫秒，无法满足上位机SCADA系统毫秒级采集设备状态、工艺参数的需求，且串口为点对点通讯，无法同时连接上位机与触摸屏，需频繁切换线路，影响生产效率。

2. 改造难度大且风险高：若更换新型带以太网接口的PLC，需重新编写程序、调试设备，不仅改造量大，还会导致产线停机，不符合“不影响既有生产、改造少”的要求，且投资成本极高。

3. 维护不便且扩展性差：传统串口布线复杂，长距离传输易受车间电磁干扰，故障排查困难；且串口网络无法接入工厂以太网，难以与MES系统打通，形成信息孤岛，无法满足系统开放性和可扩展性需求。

4. 工期要求难以满足：企业生产任务紧张，要求联网工期短，传统改造方案需停机调试，无法达成这一要求。

三、 解决方案（捷米特JM-ETH-A以太网转换器应用）

针对上述痛点，结合企业六大核心要求，该企业选用捷米特JM-ETH-A以太网转换器（以太网转串口转换器），无需更换三菱A系列PLC，仅通过简单连接与配置，即可实现设备联网，具体实施过程如下：

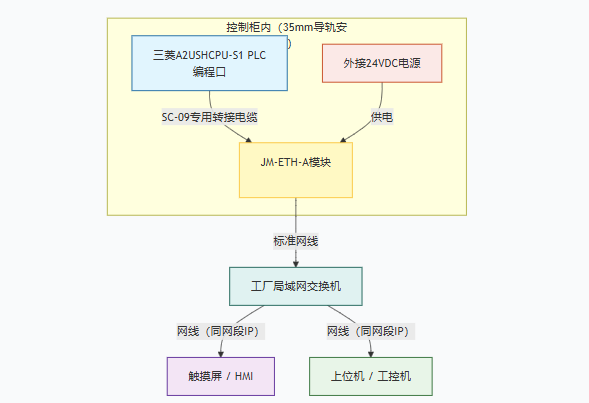

1. 硬件连接（无停机、少改造）：关闭PLC电源，将JM-ETH-A模块通过35mm标准导轨安装在PLC控制柜内，其COM1口通过专用SC-09转接电缆直接连接至三菱A2USHCPU-S1 PLC的编程口，外接24VDC电源，再用标准网线将模块接入工厂局域网交换机，上位机、触摸屏配置同网段IP地址，全程无需改动PLC硬件结构和程序，不影响既有生产运行，改造量极小。

2. 参数配置（工期短、易操作）：通过电脑浏览器访问JM-ETH-A模块的默认IP（192.168.1.100），登录配置页面并设置密码保护，防止配置篡改；模块对三菱PLC编程口通讯参数自适应，无需额外手动匹配，仅需设置模块为TCP Server模式、指定端口号（如5002），保存后重启模块即可完成配置，单台设备联网工期不超过1小时。

3. 系统对接（稳通讯、强扩展）：上位机SCADA系统（如KingSCADA）、威纶通cMT系列触摸屏，通过配置三菱A系列以太网驱动，输入JM-ETH-A模块IP地址和端口号，即可实现与PLC的通讯；模块支持OPC通道和ModbusTCP服务器，可无缝对接MES系统，同时支持高级语言编程，方便后续开发生产管理系统，扩展性极强。

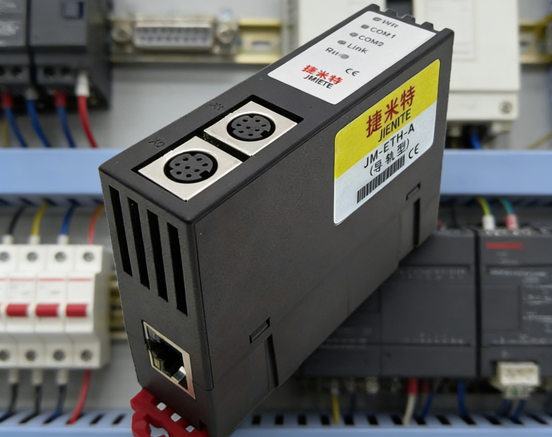

四、 捷米特JM-ETH-A模块核心功能亮点

1. 原生兼容，改造零负担：专为三菱A系列PLC设计，直接对接PLC编程口，无需修改PLC程序和硬件，完美契合企业“少改造、不影响生产”的要求，投资成本远低于更换PLC。

2. 高速稳定，维护便捷：将RS422串口信号转为10/100Mbps以太网信号，通讯速度提升数百倍，支持毫秒级数据传输；集成WEB服务器，可通过网页实现参数设置和运行诊断，故障可快速排查，且支持以太网固件免费升级，一次购买终身受益。

3. 多设备并发，扩展性强：最多支持6台PC同时采集PLC数据，可同时连接上位机、触摸屏、MES系统，打破串口点对点限制；Modbus数据区自动映射至PLC数据区，支持多种组态软件和高级语言编程，满足企业系统扩展需求。

4. 工业级可靠，适配车间环境：宽温设计（-25℃~75℃），具备强抗干扰能力，适配车间复杂电磁环境，通讯稳定，减少故障停机，降低维护成本。

        五、 使用前后对比

1. 通讯效率：使用前（RS422串口），速率115.2Kbps，1KB数据上传需近百毫秒，仅支持点对点通讯；使用后（JM-ETH-A模块），速率10/100Mbps，毫秒级传输，支持6台设备并发访问，上位机与触摸屏可同时操作，互不干扰。

2. 改造与工期：使用前，若更换PLC，改造量大、需停机3-5天，投资高；使用后，无需停机，单台设备1小时内完成联网，改造量极小，投资仅为更换PLC的1/10。

3. 维护与扩展：使用前，布线复杂、易受干扰，故障排查难，无法接入以太网和MES系统；使用后，布线简洁，网页可快速诊断维护，无缝对接工厂以太网和各类管理系统，可灵活扩展功能。

4. 生产影响：使用前，改造需停机，影响生产进度；使用后，全程无停机改造，完全不影响既有生产运行。

本次应用通过捷米特JM-ETH-A以太网通讯处理器，在满足企业六大核心要求的前提下，成功解决了三菱A系列PLC设备联网痛点，实现了车间设备信息化升级，为企业车间级生产管理奠定了坚实基础，性价比突出，适配各类使用三菱A系列PLC的生产型企业。
