一、 背景概述

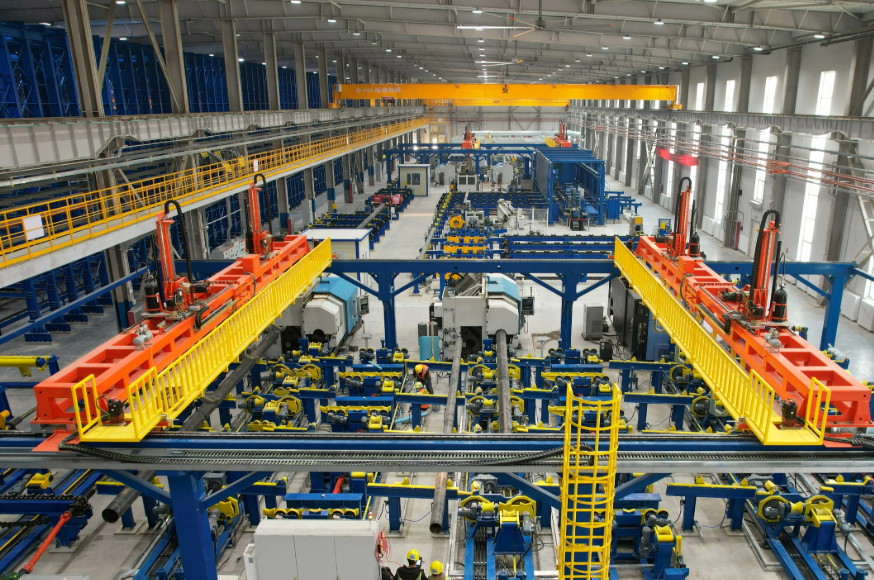

某自动化生产车间采用西门子S7-300系列PLC作为核心控制单元，配套西门子SM321数字量输入模块、SM322数字量输出模块，负责管控生产线的输送、检测等设备运行。随着生产智能化升级，原有PLC系统出现诸多通信瓶颈，最终选用捷米特ETH-S7300-JM01以太网处理器，圆满解决痛点，提升系统通信效率与兼容性。

二、 项目痛点

1. 通信接口受限：西门子S7-300 PLC原生无以太网接口，仅支持MPI/DP总线通讯，无法直接连接上位机（研华工控机）、触摸屏等以太网设备，需额外部署专用网关，接线复杂且成本偏高。

2. 触摸屏兼容性差：原有系统触摸屏需与PLC型号严格匹配，更换不同品牌（如昆仑通态、普罗菲斯）触摸屏时无法正常通信，灵活适配性不足，维护更换成本高。

3. 数据传输滞后：传统PROFIBUS-DP总线连接方式，数据刷新周期长达2-3秒，无法满足上位机对生产数据的实时监控、采集需求，影响生产调度效率。

4. 扩展不便：若新增上位机、触摸屏等设备，需重新组态编程，占用PLC编程口，且部署周期长，影响车间正常生产。

三、 解决方案

针对上述痛点，选用捷米特ETH-S7300-JM01以太网处理器（品牌：捷米特，型号：ETH-S7300-JM01）作为通信转换核心，无需修改PLC原有程序，即插即用，具体实施方案如下：

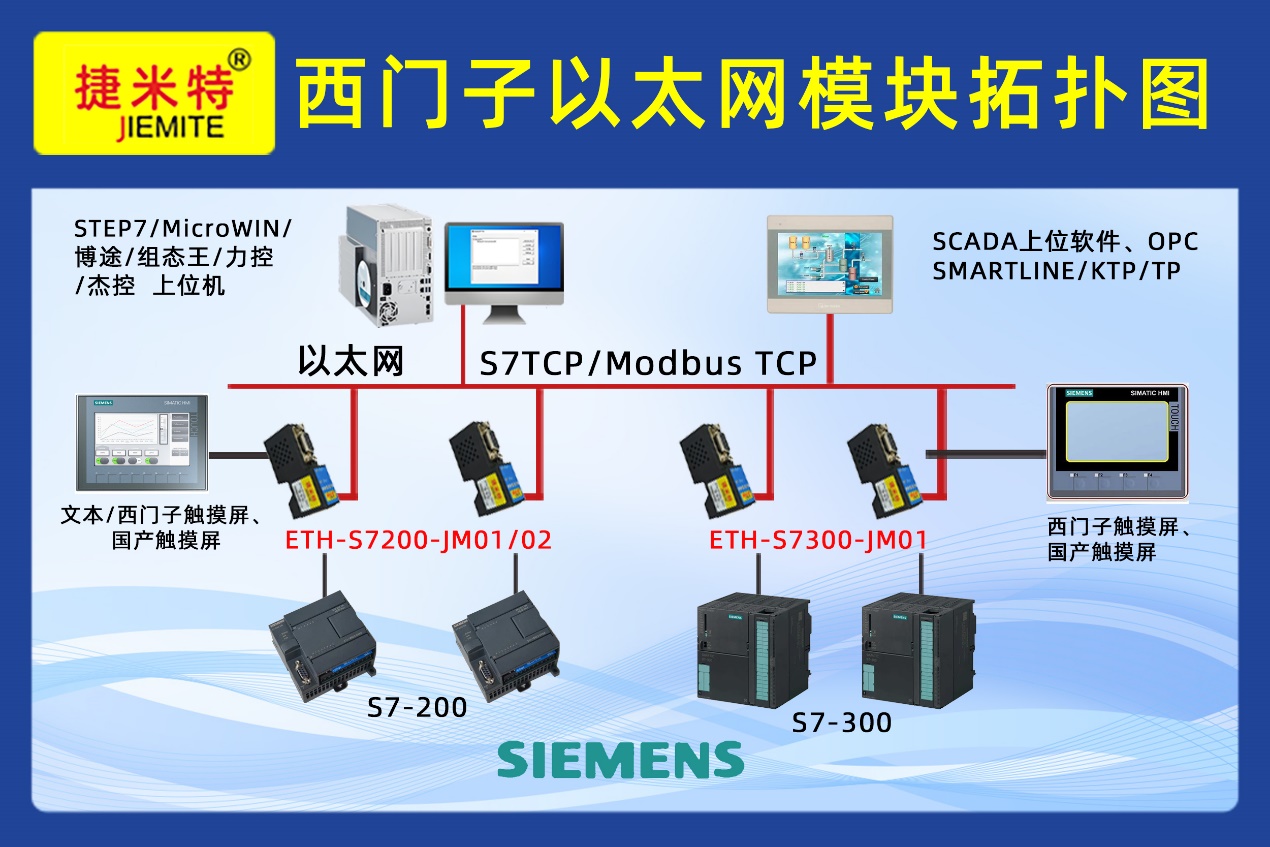

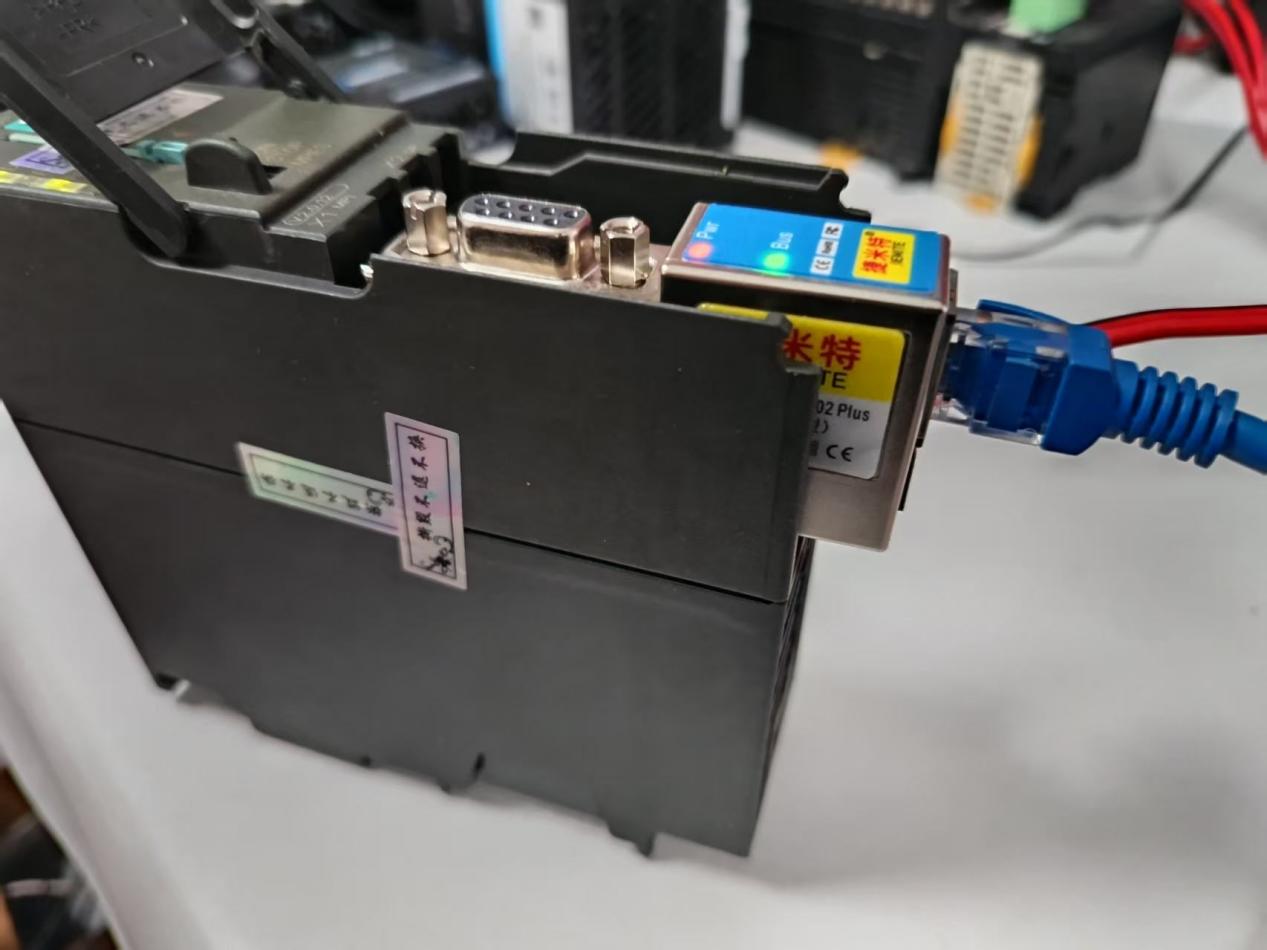

1. 硬件连接：将捷米特ETH-S7300-JM01模块直接插入西门子S7-300 PLC的MPI接口，拧紧固定螺丝确保接触可靠；模块顶端九针口连接各类品牌触摸屏（本次选用昆仑通态TPC7062Ti、普罗菲斯GP4000系列），无需额外适配驱动；模块网口通过以太网网线连接上位机（研华IPC-610L）及其他非PLC设备，构建统一通信网络。

2. 参数配置：将电脑网卡IP设置为与ETH-S7300-JM01模块同一网段（模块默认IP：192.168.1.188），安装模块自带驱动程序，通过捷米特NetDevice配置工具启用S7 TCP协议，匹配PLC与上位机、触摸屏的通信参数，无需复杂编程组态。

3. 核心亮点落地：充分发挥模块两大核心优势——九针口兼容所有品牌触摸屏，无需区分品牌型号，即插即通；网口支持10/100Mbps自适应，可同时连接上位机、触摸屏等多台非PLC设备，支持32个TCP连接，满足多设备并行通信需求。

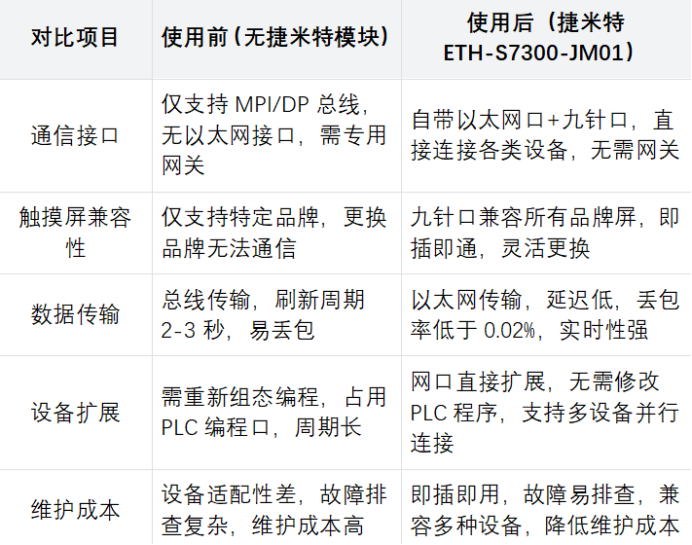

四、 使用前后对比

五、 应用效果

项目部署后，捷米特ETH-S7300-JM01模块运行稳定，完全解决原有通信痛点。上位机可实时采集PLC运行数据，数据刷新周期缩短至500ms，生产调度响应效率提升60%；九针口成功兼容不同品牌触摸屏，更换维护时无需重新调试，大幅缩短停机时间；网口实现多台非PLC设备并行通信，系统扩展性显著提升。

该模块采用工业级设计，适配车间强电磁干扰、多粉尘环境，运行故障率极低，相比西门子原装以太网模块，节省65%采购成本，同时降低了项目实施和后期维护成本，为西门子S7-300 PLC系统的智能化升级提供了高性价比、高可靠性的通信解决方案。

相关技术交流请给邵工留言
