一、项目背景与通讯痛点
某汽车零部件工厂的自动化装配车间需实现产线全流程视觉监控与质量追溯。车间以西门子S7-1200 PLC作为核心控制器（支持Profinet协议），负责产线节拍控制、设备联动及异常响应；同时部署TCP/IP协议工业摄像头，分布在螺栓拧紧、外观检测、尺寸测量等关键工位，支持 ONVIF 协议，具备高清画面采集能力。然而，异构协议导致三大通讯难题：
数据交互壁垒：S7-1200的Profinet协议无法直接调用摄像头的画面采集、录像控制等功能，产线异常时需人工切换监控界面查看，关键工序漏检风险高；
控制逻辑割裂：PLC 无法触发摄像头 “事件录像” 功能（如在工序完成时自动录像），导致产品质量追溯缺乏可视化依据，纠纷处理效率低下；
系统集成障碍：摄像头数据与 PLC 控制数据分属不同网络，运维人员需操作多个平台管理设备，人力与时间成本显著增加。
经技术评估，采用捷米特 JM-PN-TCP/IP 网关模块作为协议转换中枢，构建 “PLC -网关-摄像头” 一体化视觉通讯架构。
二、技术方案与系统部署
（一）硬件架构与网络拓扑

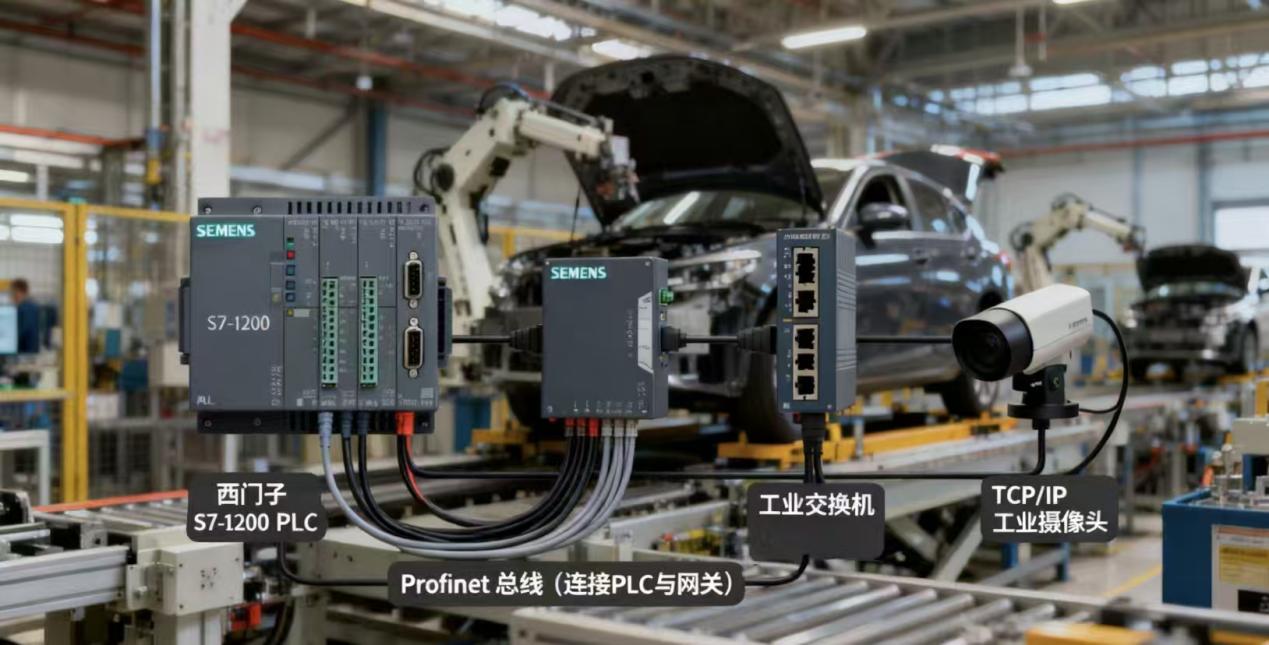

部署捷米特 JM-PN-TCP/IP 网关，搭建三层通讯网络：
Profinet侧：

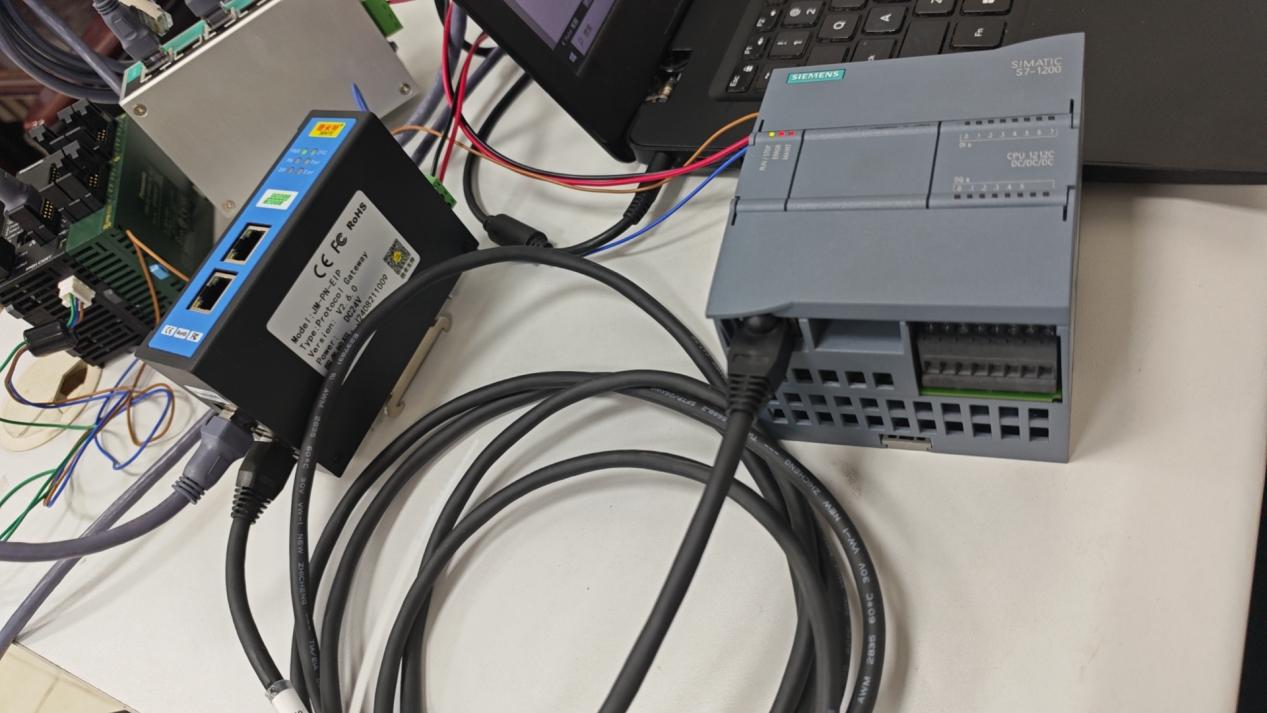

网关作为 Profinet 从站接入 S7-1200 的 X1 端口，通过 GSD 文件完成设备组态，IP 地址设为 192.168.1.10（与 PLC 同网段）；
分配 256 字节输入 / 输出缓冲区，对应 PLC 的 DB30（摄像头控制指令区）与 DB31（状态反馈区）。
TCP/IP侧：
网关作为 ONVIF 客户端，通过工业交换机连接摄像头，统一规划摄像头 IP 地址与 ONVIF 端口；
启用 “事件触发模式”，根据 PLC 指令调用摄像头 API，实现录像、抓拍、参数配置等操作。
（二）协议转换与程序开发
网关参数配置：
通过捷米特配置软件建立功能映射：
PLC 控制字（如 DB30.DBW0=0x01）触发摄像头启动录像，0x02 执行抓拍；
摄像头在线状态、录像时长等信息实时反馈至 PLC 的 DB31 数据块；
激活 “RTSP 流预览” 功能，网关将摄像头画面压缩后以 Profinet IO 数据形式传输至 PLC HMI，画面延迟控制在 200ms 内。
PLC 程序逻辑：
事件联动控制：当工序完成信号触发（如 I0.1 上升沿），PLC 向网关发送指令，启动对应工位摄像头录像，并将视频存储至边缘服务器；
异常追溯机制：检测到产品不良时（I0.2=1），PLC 触发摄像头抓拍当前画面，叠加时间戳后上传至 MES 系统；
状态监控报警：PLC 实时读取 DB31 数据，若摄像头离线则通过 HMI 弹窗报警，并触发声光提示。
异常处理机制：
网关内置心跳检测，每 500ms 向摄像头发送存活请求，无响应时自动重连；
指令发送后2000ms未收到反馈，网关自动重试 3 次，并记录故障码至 PLC 日志。
三、应用成效与技术价值
（一）核心指标提升
质量追溯效率显著提升：
关键工序录像覆盖率达 100%，质量纠纷处理时间从数小时缩短至分钟级，不良品追溯准确率大幅提高；
漏检率显著降低，有效减少返工成本与客户投诉。
产线协同能力优化：
PLC 与摄像头实现毫秒级联动响应，确保工序动作、画面采集与质量判定无缝衔接，产线稳定性增强；
运维人员通过 PLC HMI 即可统一管理摄像头，操作效率提升，人力成本降低。
系统扩展便捷性：
新增摄像头时仅需在网关配置软件中添加设备信息，无需修改 PLC 程序，适配产线灵活升级需求。
（二）捷米特 JM-PN-TCP/IP 网关优势
多协议深度兼容：支持 Profinet、ONVIF、RTSP 等协议，适配市面主流工业摄像头品牌；
工业级高可靠性：具备 IP65 防护、宽温运行能力，MTBF 超 15 万小时，适应复杂车间环境；
极简部署模式：无需额外驱动，通过 Web 界面即可完成配置，大幅缩短项目实施周期。
四、行业延伸应用
该方案已在3C电子、半导体封装等行业落地实践，尤其适用于 “视觉检测 + 产线控制” 集成场景。未来结合 AI 边缘计算技术，捷米特工业网关可进一步实现实时缺陷识别、云端数据协同分析等功能，助力企业打造智能化、可视化的工业生产体系。
