一、项目背景与核心痛点

某电子制造企业专注于智能手机主板贴片生产，日产能达5万片。其SMT贴片车间存在典型的异构协议通讯问题：现场设备中，松下伺服驱动（控制贴片头定位）、基恩士视觉检测仪表、台达变频器（控制传送带速度）等均采用DeviceNet协议，而中控系统的西门子S7-1500PLC（产线主控）、研华工控机（数据监控）则为Profinet主站设备。

改造前，协议不兼容导致三大核心痛点：

数据断层：DeviceNet设备的运行参数（如伺服定位精度、变频器转速）需人工记录后录入工控机，数据滞后超10分钟，贴片偏差预警不及时，不良率高达3.2%；

协同低效：PLC无法直接向DeviceNet变频器下发调速指令，传送带与贴片头速度匹配依赖人工调试，单次换型时间长达45分钟，影响产能；

运维困难：设备故障信息（如伺服过载、仪表通讯中断）需逐个排查，平均故障处理时间超2小时，每月非计划停机损失约8万元。

为打通DeviceNet与Profinet的通讯链路，该企业引入捷米特JM-PN-DNTM协议转换网关，构建“现场设备-中控系统”的全流程智能通讯网络。

二、技术方案与系统架构

（一）核心设备部署

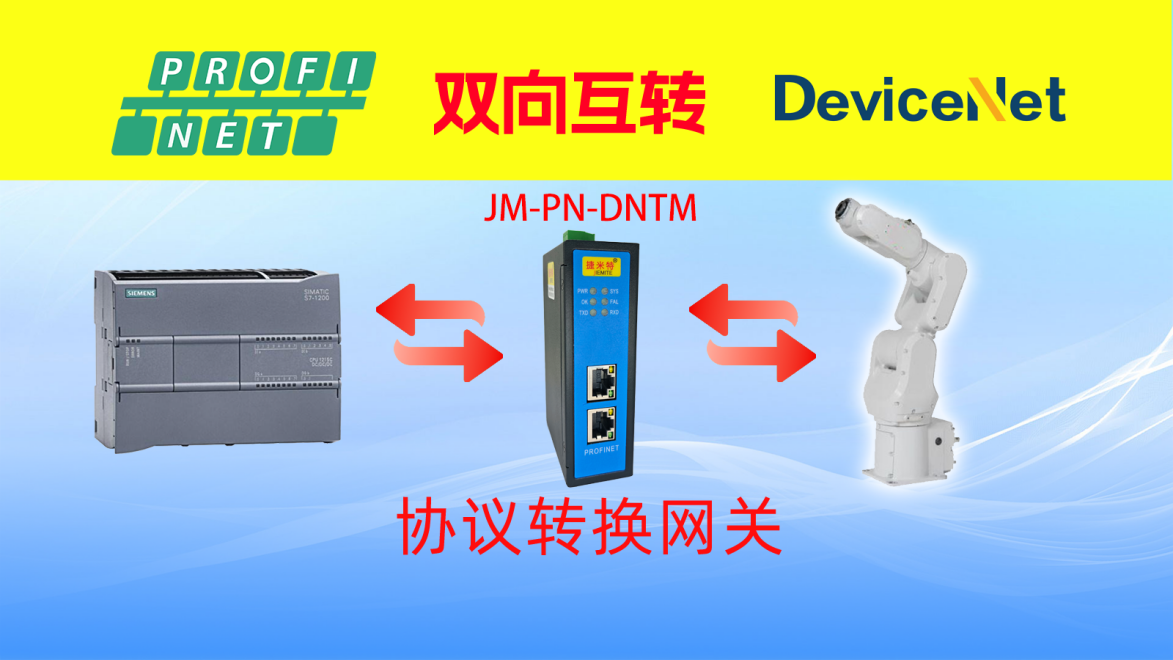

协议转换中枢：部署6台捷米特JM-PN-DNTM网关，作为DeviceNet与Profinet互联的核心枢纽：

DeviceNet侧：以主站身份扫描24台DeviceNet从站设备（含8台伺服驱动、6台变频器、10台检测仪表），支持125kbps/250kbps/500kbps三档通讯速率自适应；

Profinet侧：以从站身份接入西门子PLC与研华工控机，兼容ProfinetV2.3协议，支持IRT实时传输模式，数据更新周期最短可设为2ms。

现场设备层：

DeviceNet设备：松下A6系列伺服驱动（贴片头定位）、台达VFD-E变频器（传送带）、基恩士IV2视觉传感器（贴片检测）；

Profinet主站：西门子S7-1500PLC（产线逻辑控制）、研华UNO-2484G工控机（数据监控与报表生成）。

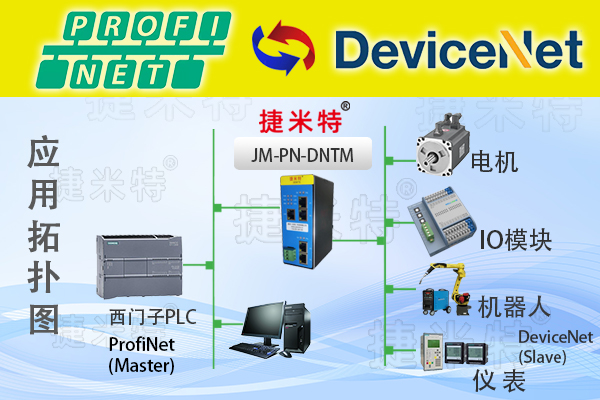

网络拓扑：网关通过专用通讯端口分别连接DeviceNet总线与Profinet环网，DeviceNet侧采用干线-支线拓扑（干线最长100m），Profinet侧支持冗余配置，确保通讯稳定性。

（二）协议映射与数据交互

借助捷米特可视化配置软件，完成关键参数的双向映射与实时交互：

DeviceNet转Profinet：

伺服驱动的定位精度（32位浮点型，单位mm）映射至Profinet输入寄存器%I0.0；

变频器运行频率（16位整型，单位Hz）映射至%I0.1；

视觉传感器的贴片偏移量（16位整型，单位μm）映射至%I0.2，采样周期设为2ms；

Profinet转DeviceNet：

PLC下发的传送带速度指令（%Q0.0，16位整型）经网关转换为DeviceNet控制帧，实现变频器0.1Hz精度调速；

贴片头启停指令（%Q0.1，布尔型）实时传输至伺服驱动，响应延迟≤3ms。

三、应用成效与价值提升

（一）核心功能落地

实时数据监控与精准控制：

网关模块实现DeviceNet设备数据与Profinet系统的无缝同步，工控机数据刷新延迟从10分钟压缩至2ms，贴片偏移量可实时显示并触发预警；

当视觉传感器检测到贴片偏差＞50μm时，PLC通过网关立即下发调整指令，伺服驱动定位精度从±0.1mm优化至±0.03mm，主板贴片不良率降至0.8%。

产线柔性化换型：

换型时，PLC通过网关向变频器、伺服驱动批量下发新工艺参数（如传送带速度、贴片头行程），无需人工逐一调试，换型时间从45分钟缩短至12分钟，日均产能提升12%（增加6000片/日）。

故障智能诊断与快速响应：

DeviceNet设备故障信息（如伺服过载代码、变频器过流报警）经网关1秒内上传至PLC与工控机，系统自动弹出故障位置示意图与处理指南；

维修人员可通过工控机远程复位部分轻故障，故障处理时间从2小时缩短至25分钟，每月减少停机损失6.5万元。

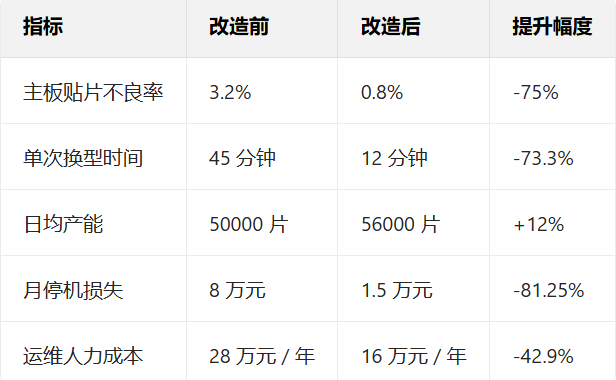

（二）量化效益分析

四、行业价值与技术创新

（一）技术突破点

异构协议深度兼容：网关支持DeviceNet CIP协议与Profinet RT/IRT协议的双向转换，可自动识别DeviceNet设备的对象模型（如17号对象“速度控制”），无需自定义协议映射，适配电子制造多品牌设备场景。

高实时性传输：Profinet侧采用IRT模式，数据更新周期2ms，满足SMT贴片对“定位-检测-调整”的毫秒级协同需求，避免因通讯延迟导致的贴片偏差。

工业级可靠性设计：网关采用-40℃~70℃宽温外壳，通过EN61000-6-4抗电磁干扰认证，适应电子车间高频电机、焊接设备产生的复杂电磁环境，平均无故障运行时间（MTBF）超6万小时。

（二）行业推广意义

捷米特JM-PN-DNTM协议转换网关为电子制造行业提供了低成本、高适配的协议转换方案：

改造成本低：无需替换原有DeviceNet或Profinet设备，仅通过网关实现互联，改造成本较整线更换降低80%；

部署灵活：支持即插即用，单网关可接入32个DeviceNet从站，适配不同规模SMT产线（如手机主板、电脑芯片贴片）；

智能化延伸：网关采集的设备运行数据可接入MES系统，为生产排程、质量追溯提供数据支撑，已帮助该企业实现“贴片参数-不良率”的关联分析，进一步优化工艺。

随着电子制造向“高精度、高柔性、高集成”转型，该网关模块在SMT贴片、半导体封装、电子元器件组装等场景中具有广泛应用前景，成为推动电子产业智能化升级的核心通讯组件。
