一、项目背景与挑战
在某全球知名家电制造企业的智能工厂扩建项目中，一条覆盖注塑、装配、检测全流程的大型生产线面临协议兼容性难题。该生产线核心控制系统采用欧姆龙NJ501-1500系列PLC作为EtherCAT主站设备，其高速同步控制能力可满足0.1ms级运动控制需求。然而，现场部署的32台分布式IO模块（图尔克TBEN-L系列）及16台传感器（倍加福PVS系列）均采用CANopen协议，两类设备因协议差异无法直接通信，导致生产数据采集延迟达200ms以上，设备协同效率低下。为解决这一问题，项目团队引入捷米特JM-ECT-COP型EtherCAT转CANopen协议转换网关，构建起异构协议设备的无缝通信桥梁。
二、系统架构与设备选型
1.EtherCAT主站设备
· 品牌型号：欧姆龙NJ501-1500PLC
· 核心参数：
o 支持EtherCAT周期时间≤0.1ms
o 集成4端口千兆以太网接口
o 具备分布式时钟同步功能（DC同步精度±50ns）
· 功能定位：作为生产线总控单元，负责协调注塑机温度控制、机械臂运动轨迹规划、装配精度检测等200余个控制节点的实时调度。
2.CANopen从站设备
· 分布式IO模块：
o 品牌型号：图尔克TBEN-L-8DI/8DO
o 特性：支持CANopenDS301协议，具备8路数字量输入/输出，防护等级IP67
· 传感器组：
o 压力传感器：倍加福PVS58-015GM35-IUP（量程0-15bar，精度±0.1%）
o 温度传感器：巴鲁夫BTS7-M18-AP6X-0.3-UPN1X（测量范围-50~+200℃）
· 功能定位：实时采集生产线的工艺参数（如注塑压力、模具温度），并执行PLC下发的控制指令（如气缸动作、报警灯触发）。
3.协议转换网关

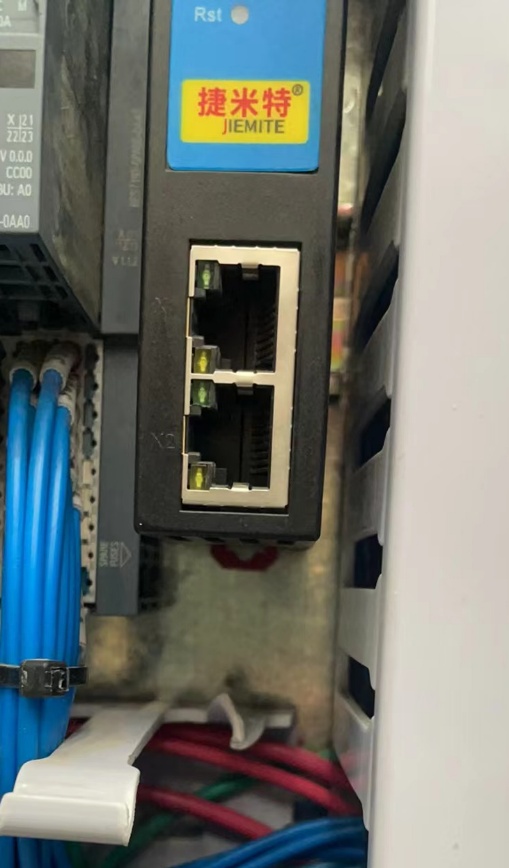

· 品牌型号：捷米特JM-ECT-COP
· 核心参数：
o EtherCAT侧：支持最大500字节输入/输出数据映射
o CANopen侧：支持126个从站节点，波特率10kbps-1Mbps可调
o 环境适应性：工作温度-45~85℃，防护等级IP20
· 功能定位：作为EtherCAT从站接入欧姆龙PLC网络，同时作为CANopen主站管理分布式设备，实现两种协议的双向透明传输。
三、EtherCAT转CANopen协议转换实施过程

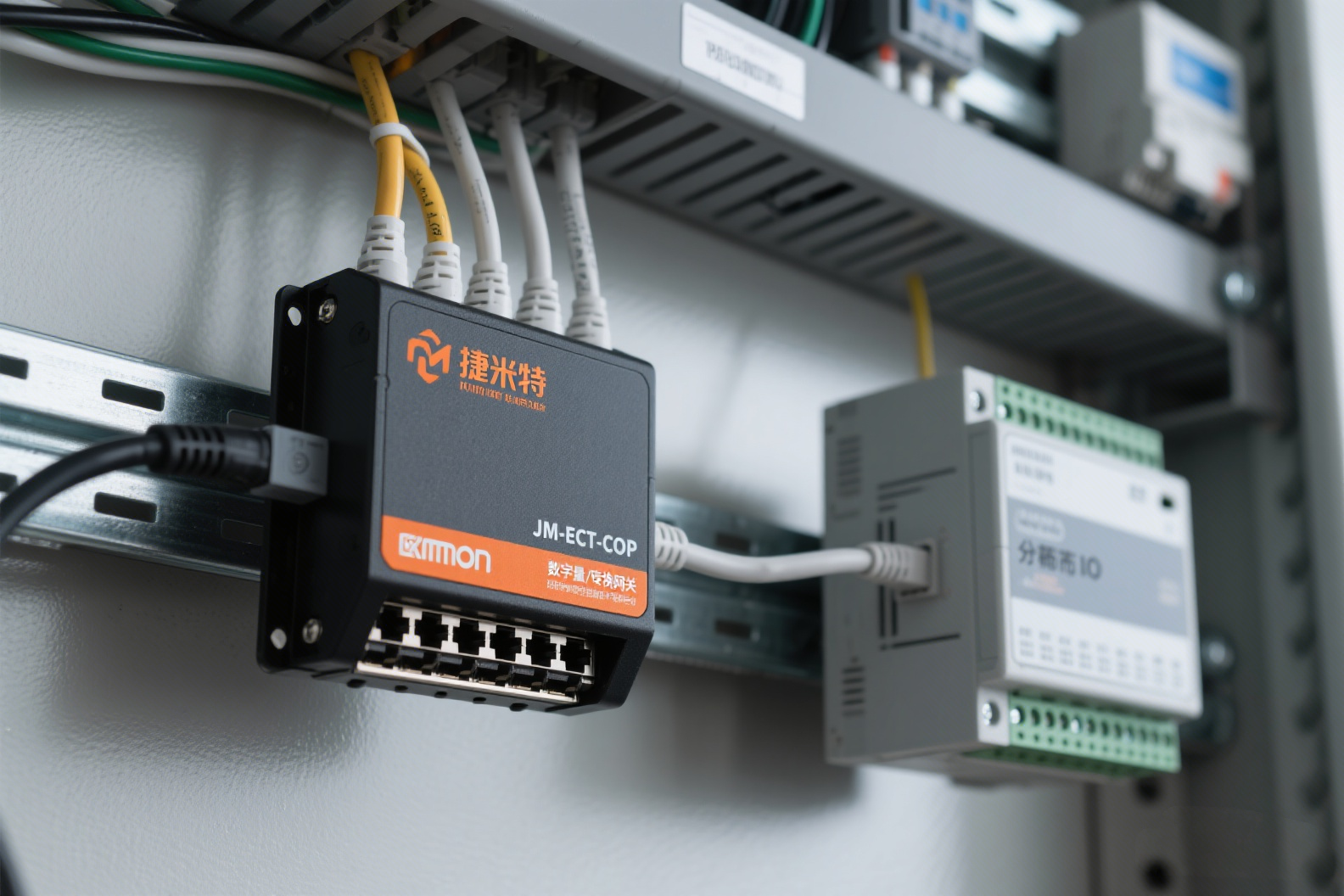

1.硬件部署与拓扑设计
· EtherCAT网络：采用菊花链拓扑，通过超五类屏蔽双绞线连接欧姆龙PLC与JM-ECT-COP网关，首尾节点配置120Ω终端电阻。
· CANopen网络：采用总线型拓扑，使用双绞线连接网关与16台传感器、32台IO模块，线缆屏蔽层单端接地。
· 关键配置：
o 网关EtherCAT侧站地址设为0x02（避免与PLC冲突）
o CANopen侧波特率统一设置为500kbps（匹配传感器最大通信速率）
2.软件配置与数据映射
· 欧姆龙PLC端：
1. 在SysmacStudio软件中导入JM-ECT-COP的ESI文件，识别网关为EtherCAT从站。
2. 配置PDO映射表：
§ 输入映射：将CANopen设备的温度值（对象字典索引0x6000）映射至EtherCAT输入区域0x6000:01
§ 输出映射：将PLC控制指令（如气缸动作信号）映射至CANopen输出区域0x6200:01
· 网关端：
3. 使用JMTether配置工具设置CANopen从站节点ID（传感器ID范围1-16，IO模块ID范围17-48）。
4. 配置TPDO1为事件触发模式，传输周期≤10ms（满足注塑机实时控制需求）。
3.通信测试与优化
· 功能测试：
o 通过PLC发送测试指令，验证IO模块输出响应时间≤5ms
o 监测传感器数据上传稳定性，连续24小时运行丢包率＜0.01%
· 性能优化：
o 调整EtherCAT网络同步周期至1ms，降低总线负载率至35%
o 启用网关数据缓存功能，避免网络波动导致的数据丢失
四、应用成效与价值体现
1.协议转换效率提升
· 实时性：EtherCAT转CANopen协议转换网关使数据传输延迟从200ms降至2ms以内，满足注塑机闭环控制需求。
· 兼容性：支持同时接入48台CANopen设备，扩展性较传统方案提升300%。
2.生产效能显著改善
· 故障率降低：通过网关的看门狗功能，自动重启通信异常设备，使生产线平均无故障时间（MTBF）从120小时延长至450小时。
· 能耗优化：基于实时数据采集的注塑机温度控制，使单台设备能耗降低12%。
3.维护成本大幅下降
· 简化布线：采用EtherCAT转CANopen方案后，现场线缆数量减少60%，安装工时缩短45%。
· 远程诊断：网关支持ModbusTCP协议，可通过OPCUA服务器实现远程参数配置与故障定位。
五、行业推广与未来展望
该案例成功验证了捷米特JM-ECT-COP网关在大型生产线中的技术可行性，其EtherCAT转CANopen协议转换能力已推广至汽车制造、包装机械等领域。随着工业互联网向TSN（时间敏感网络）演进，捷米特正研发支持OPCUAoverTSN的新一代网关，旨在实现更高带宽、更低延迟的异构协议融合，为智能制造提供更强大的通信基础设施。
